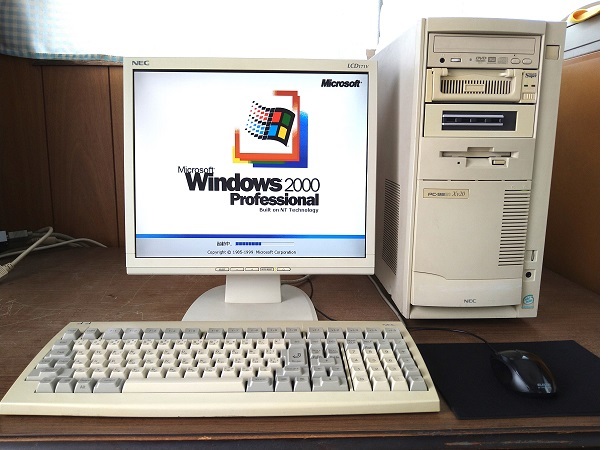

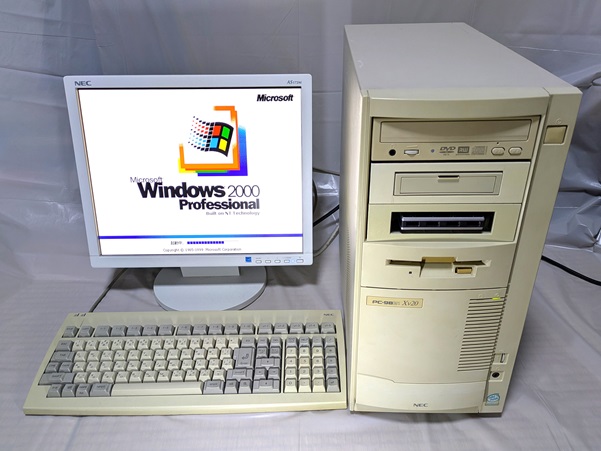

PC-9821Xv20/W30 は日本電気（NEC）が1996年7月に発売したパーソナルコンピューターです。

所有する PC-9821Xv20/W30 の基本仕様と管理人が手を加えたところを紹介します。
◆ パンフレット
◆ 基本仕様
・CPU：intel Pentiumプロセッサ200MHz
・メインRAM：32MB　EDOメモリ　ECC対応最大：256MB
・ビデオRAM：4MB テキスト、グラフィック、アクセラレータ表示用

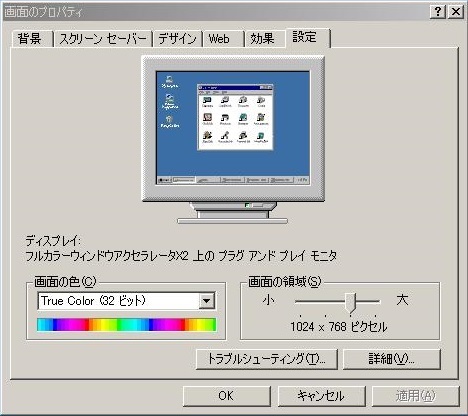

・表示能力：640×400ドット(16色)、640×400/480ドット（256色)
・フロッピィディスク：3.5インチフロッピィディスクドライブ(3モード対応×1)
・ハードディスク：3GB
・CD-ROM：8倍速
・ネットワーク：100BASE-TX(10BASE-Tにも対応)、オンボードPCI接続
・ファイルベイ：3スロット ファイルベイ1に(CD-ROMドライブ実装済)
・拡張スロット：汎用拡張スロット(Ｃバス)×4、PCIスロット×3
・サウンド機能：MATE-X PCM (PCM 録音再生機能)

※ NEC PC-9821Xv20 カタログより
◆ 管理人が手を加えたところ
・CPU

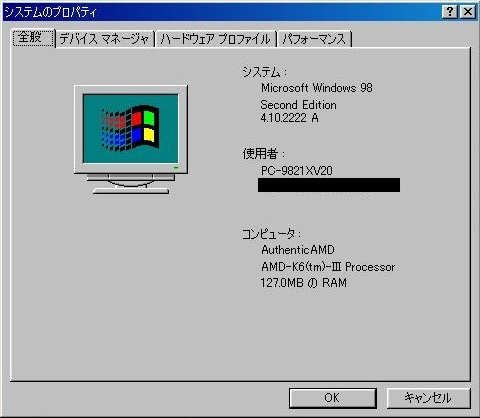

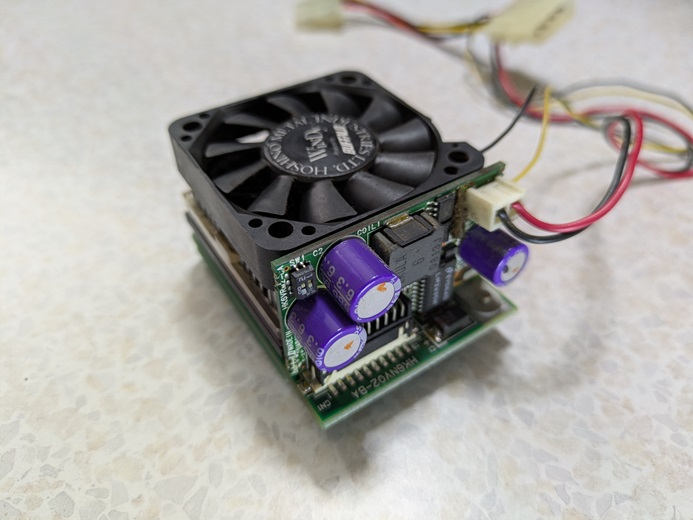

BUFFALO HK6-MD400-V2 400MHz (Socket7) に換装

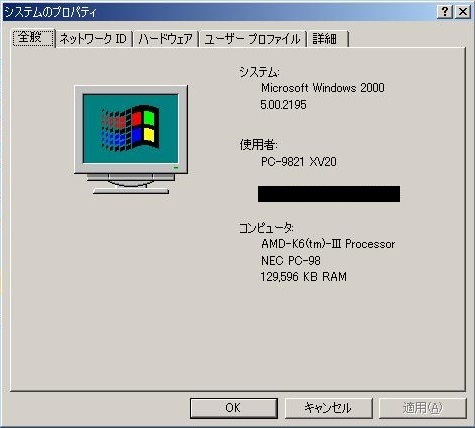

なお AMD 製の CPU に換装するとセカンドキャッシュエラーが発生します
セカンドキャッシュメモリは Intel が Pentium 搭載モデル向けに設計したものなので他社製の CPU ではエラーを起こしますので外しておきます

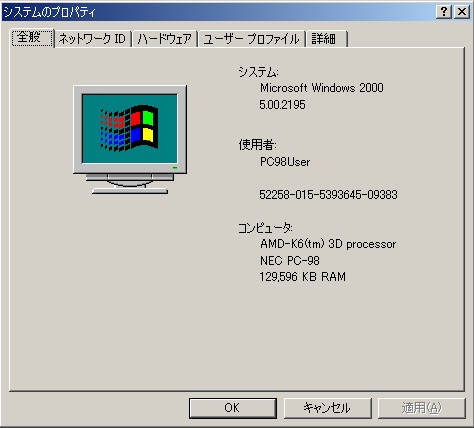

・ベンチマーク

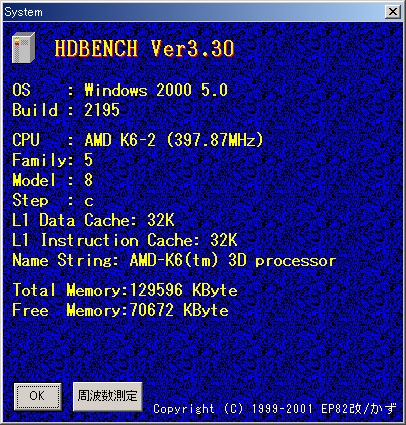

ベンチマークソフト HDBENCH 3.30 による CPU、メモリの測定結果


・メモリ

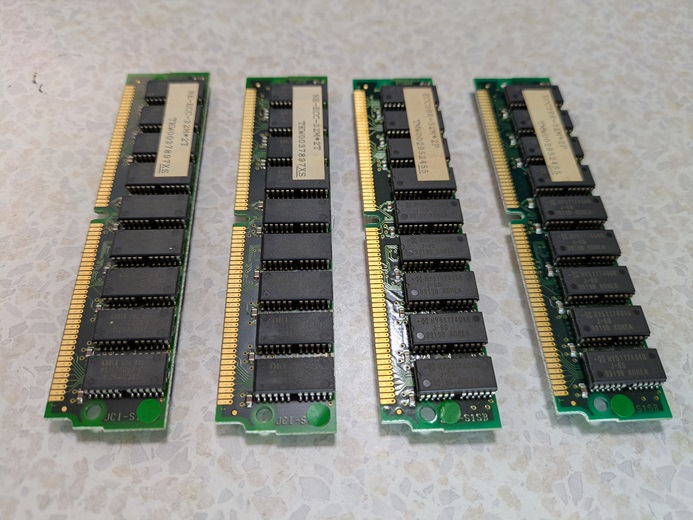

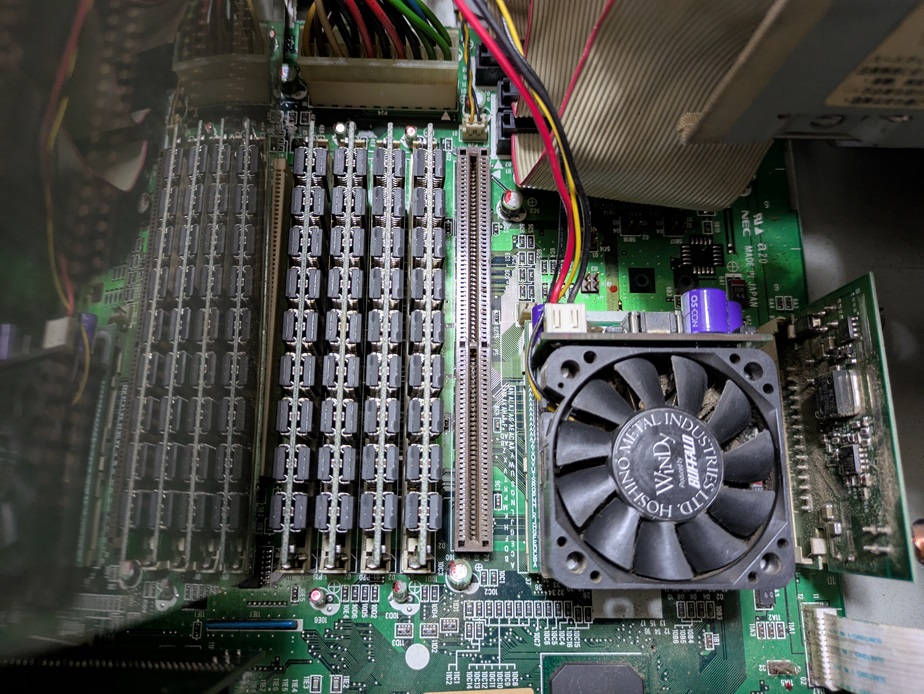

I-O DATA NE-ECC-32M*2T (32MB) に換装・増設





セカンドキャッシュエラーが発生するため外してあります

メモリ合計 32MB + 32MB + 32MB + 32MB = 128MB になっています



・前面ディスクベイ１

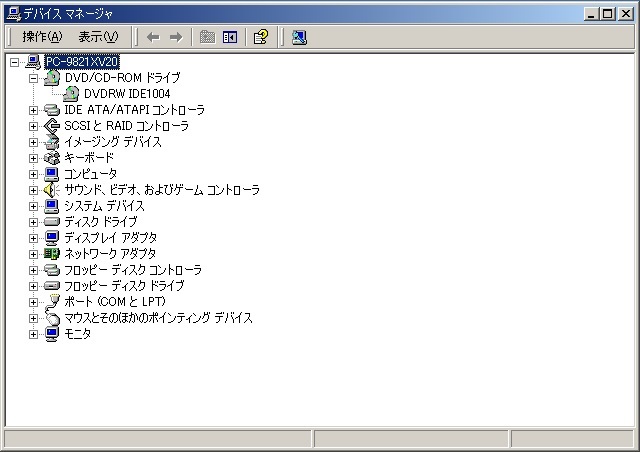

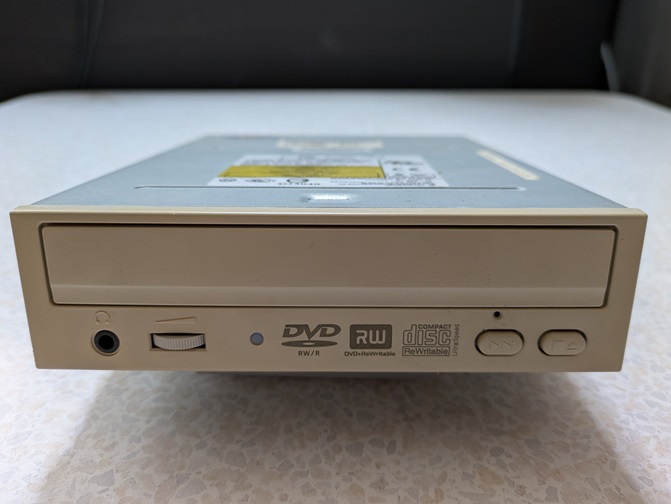

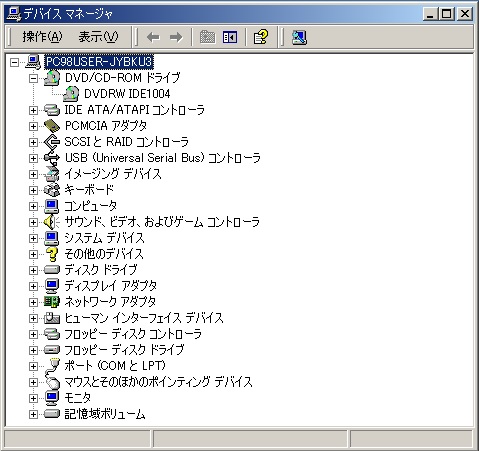

BUFFALO DVM-H4244FB (DVD+-RW) に換装





・前面ディスクベイ2

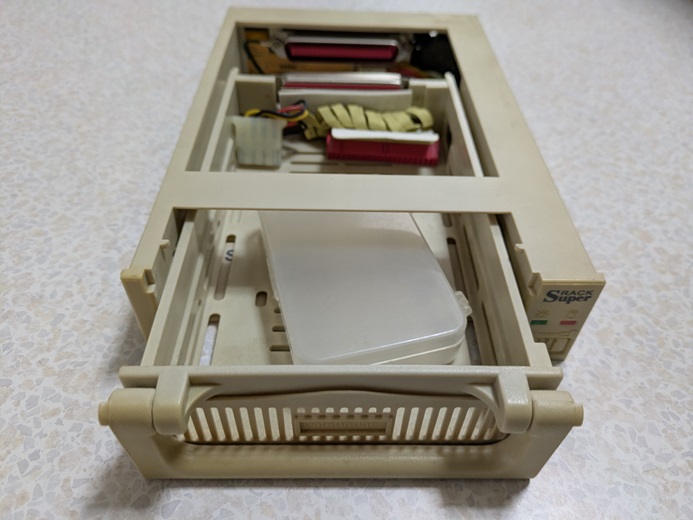

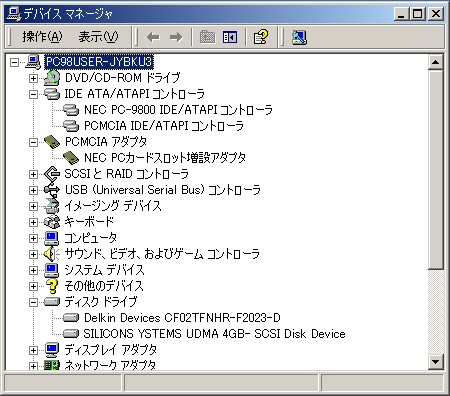

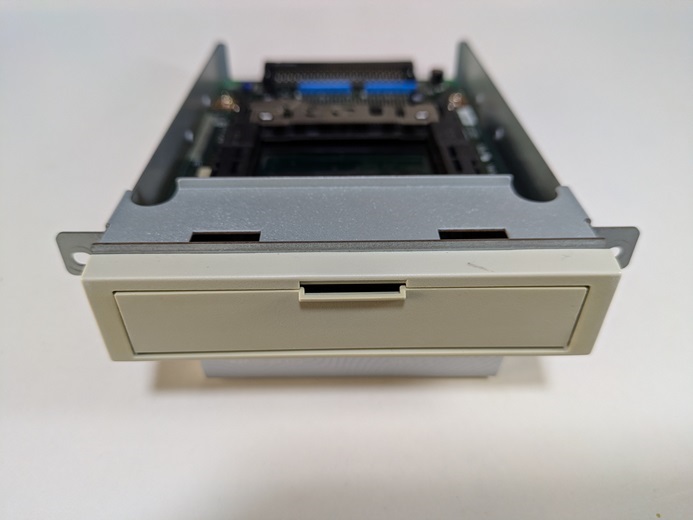

PC-9821Xa13 より流用した PCカードスロット NEC PC-9821XA-01 を増設

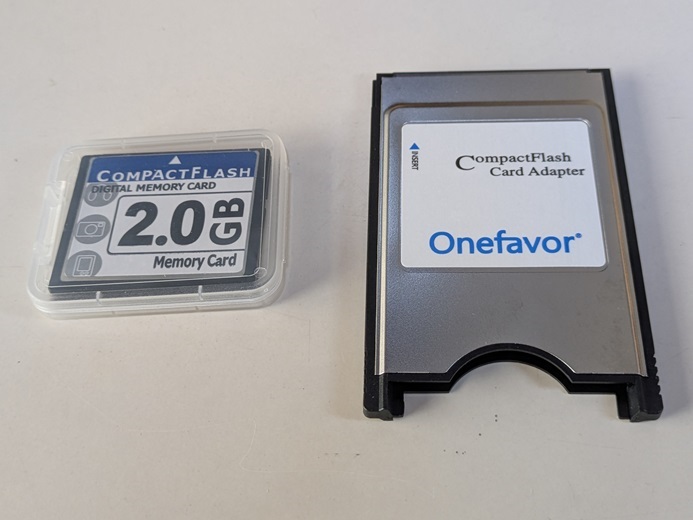

PCカードスロットに　WANYOTA コンパクトフラッシュ PCMCIAAta アダプタ （Cf 2カード用） に CF カード P7436580X02（2GB）を増設
※ 取り外し可能な HDD として仕様





・前面ディスクベイ3

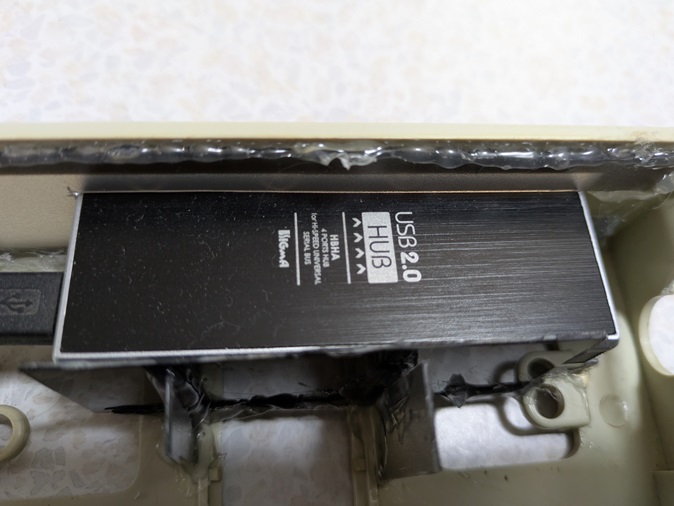

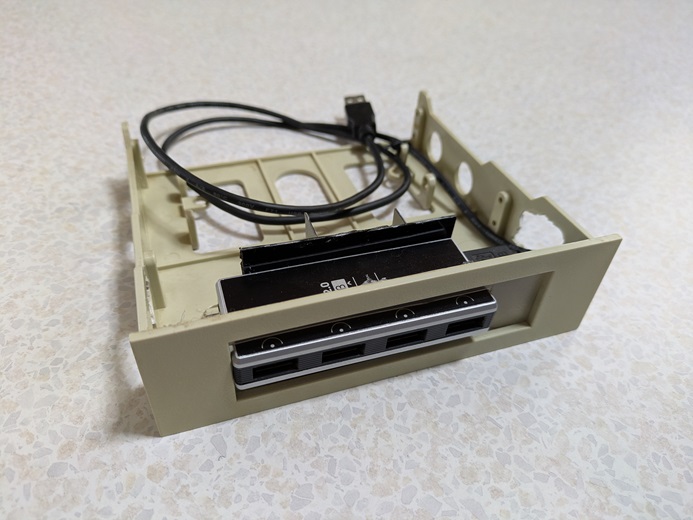

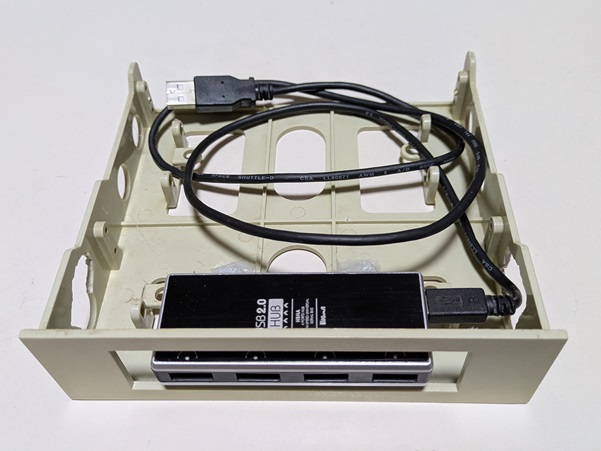

SIGMA HBHA4BK USB2.0 4ポートハブ を増設
ＰＣＩスロット3 に増設した USB2.0 インターフェイスボードに接続





・Ｃバス１

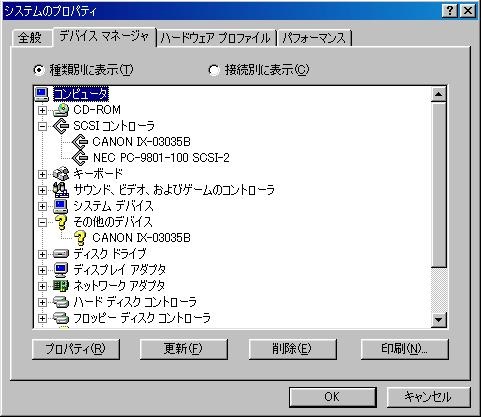

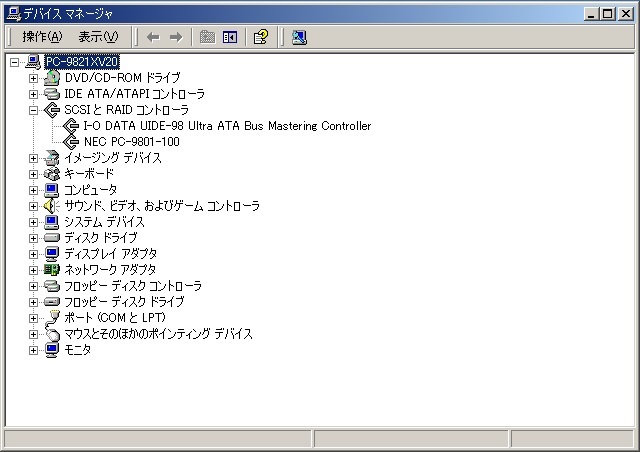

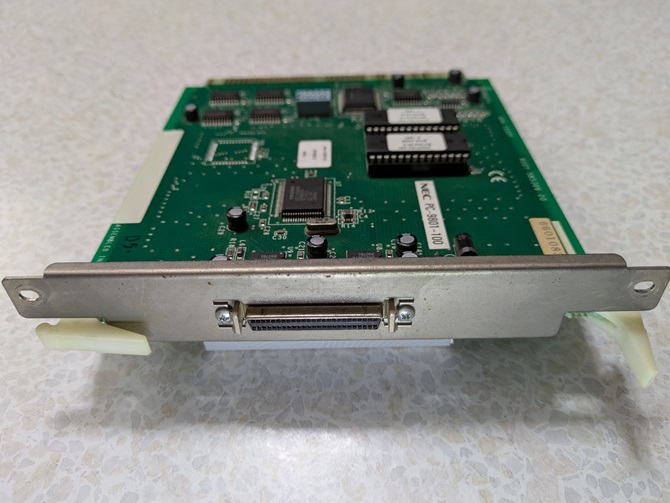

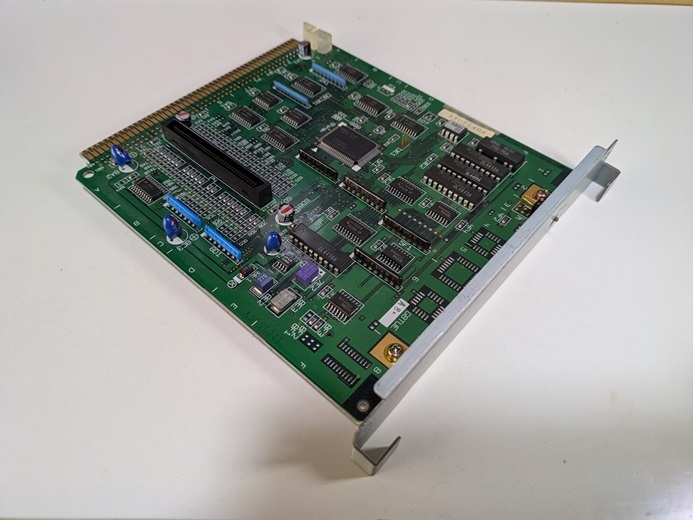

SCSIボード NEC PC-9801-100 を増設





・Ｃバス2
未使用

・Ｃバス3
未使用

・Ｃバス4
PCカードスロット増設アダプタボード NEC 136-551061-B-02 を増設

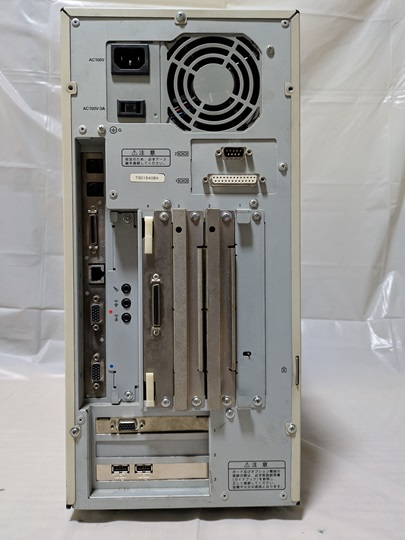

・背面画像

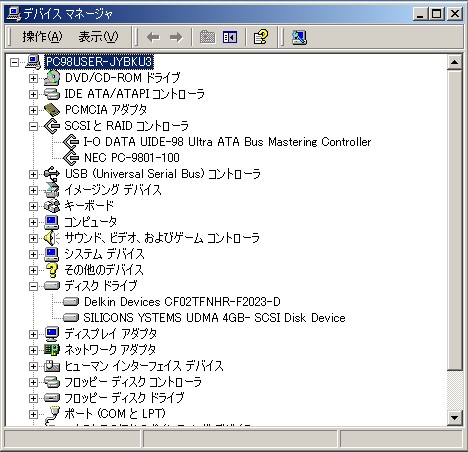

・SCSI接続 ID：0

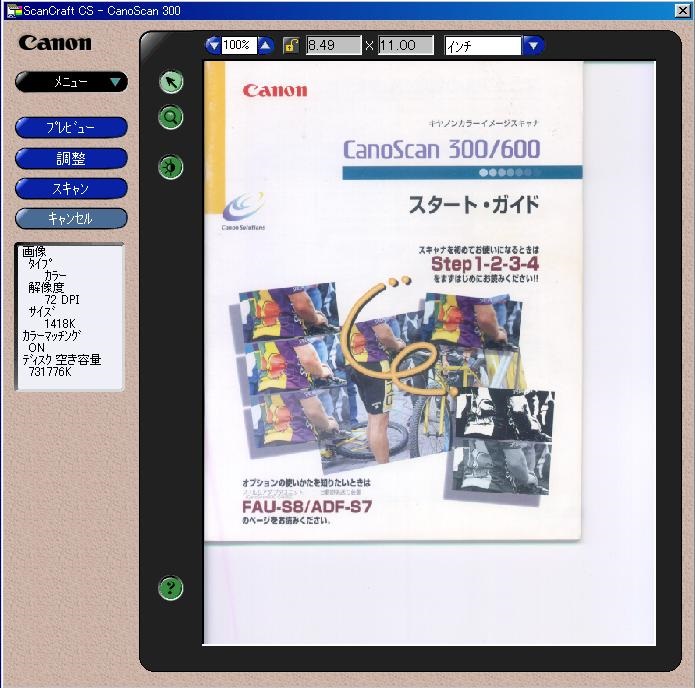

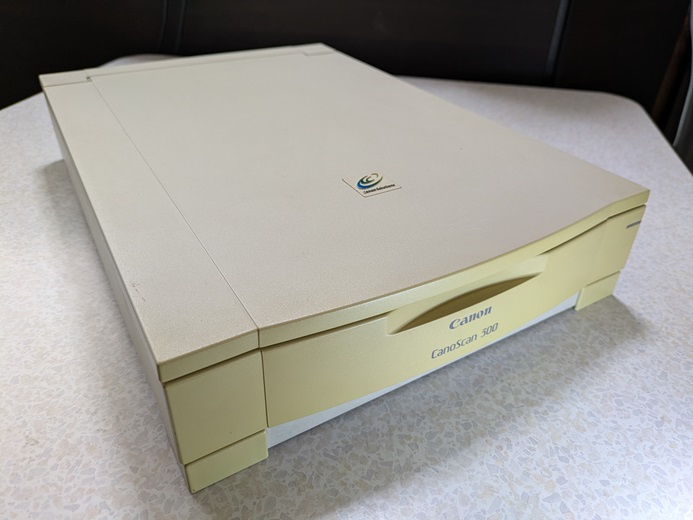

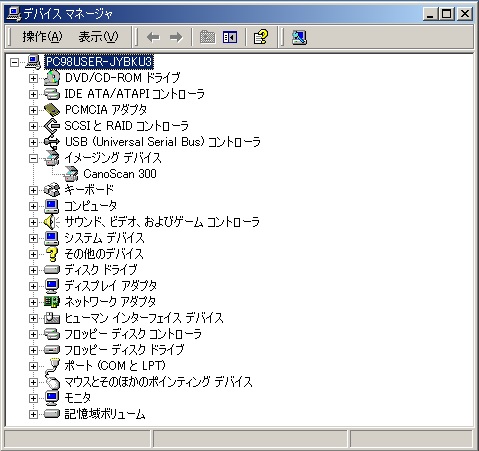

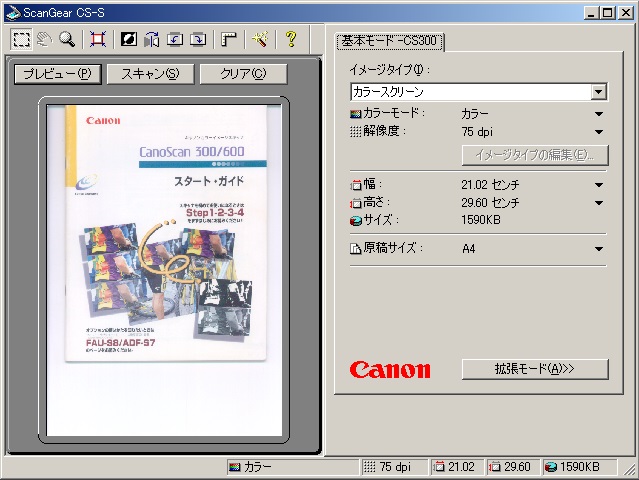

CANON CANSCAN300 を増設







・ＰＣＩスロット１
※標準搭載ボードをそのまま使用

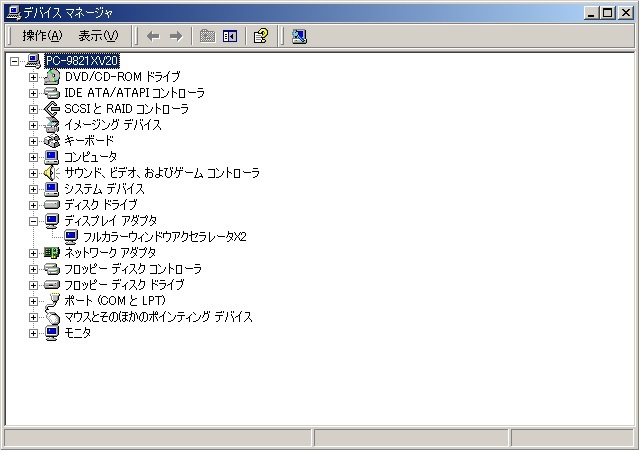

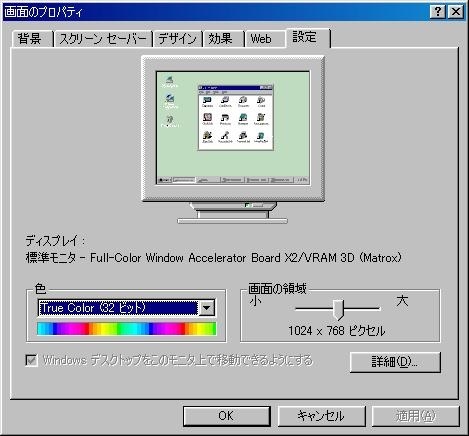

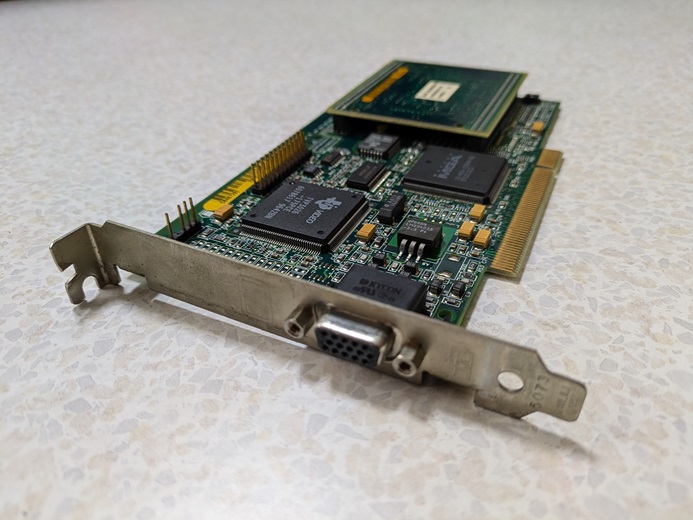

グラフィックアクセラレータ Matrox Millennium MGA-MIL/2/NEC2 2MB
Matrox Millennium MGA-MIL/MOD2/OE 2MB の組み合わせで合計 4MB







・ＰＣＩスロット2

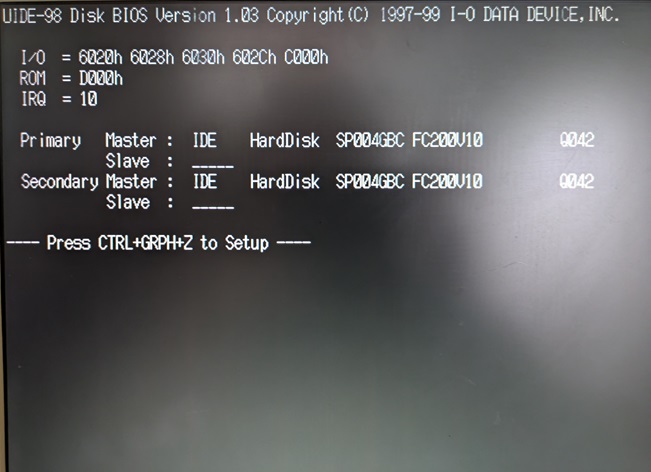

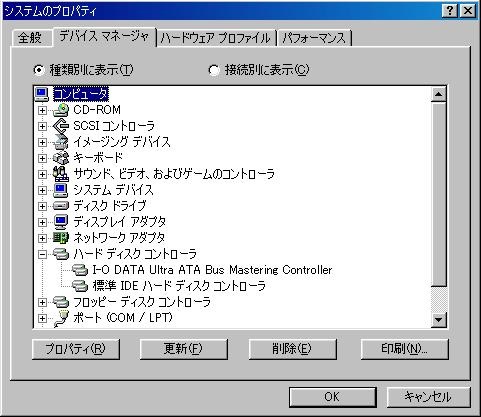

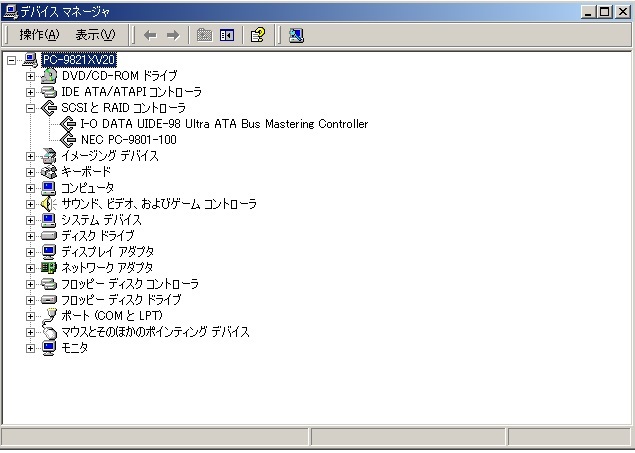

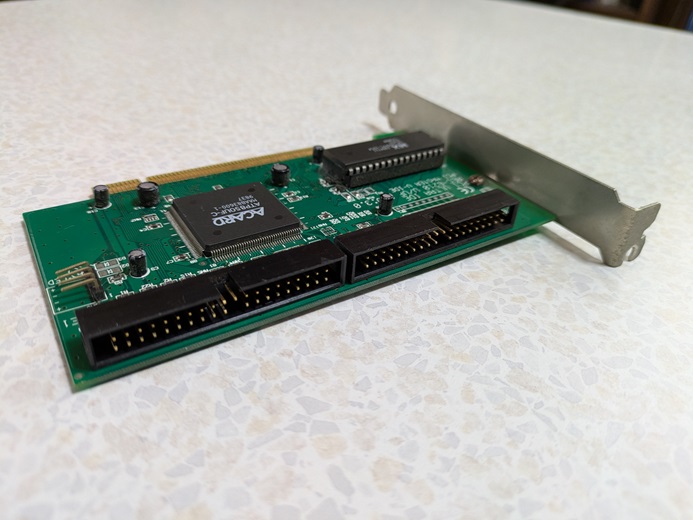

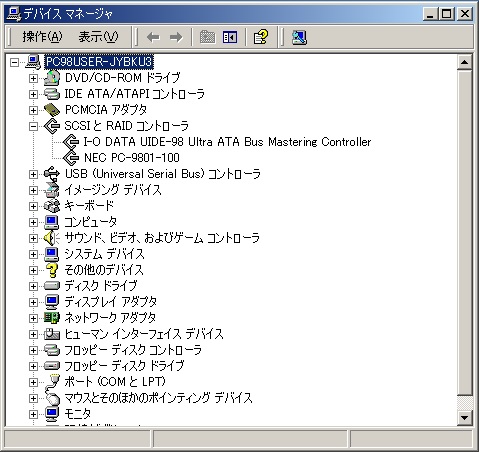

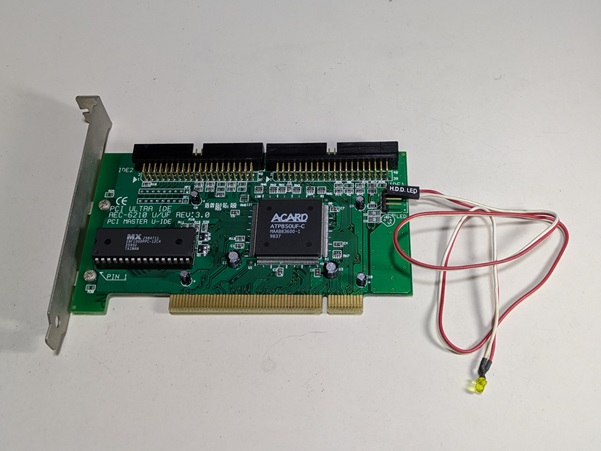

UltraATAインターフェイスボード I-O DATA UIDE-98M UltraDMA/33 を増設

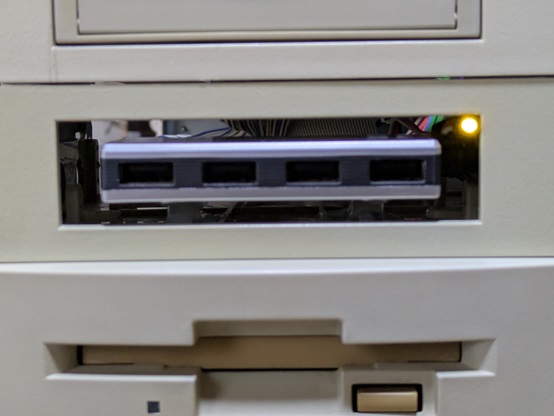

I-O DATA UIDE-98M を増設すると HDD アクセス用 LED ランプが点灯しなくなるので UIDE-98M から直接 LED ランプを繋げます

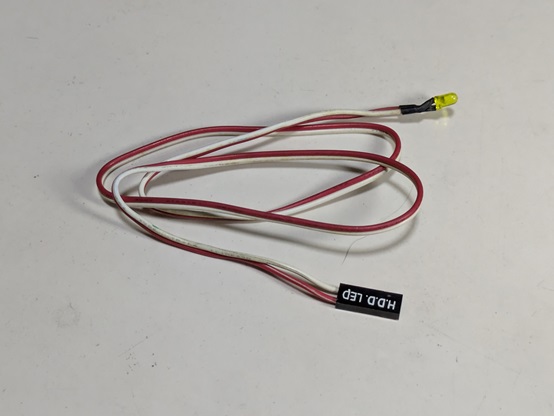

LED ランプは古い PC から取り外した HDD アクセスランプを流用します

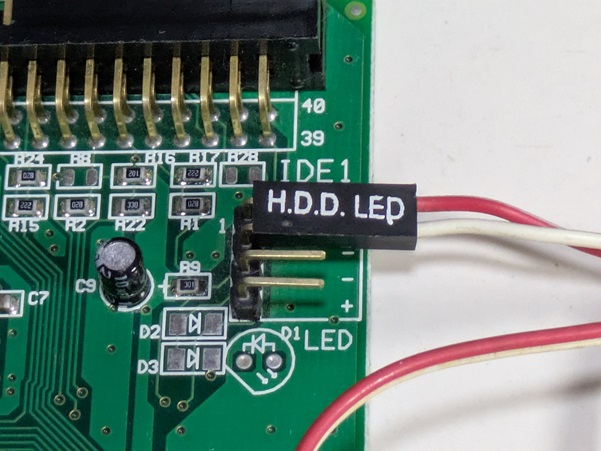

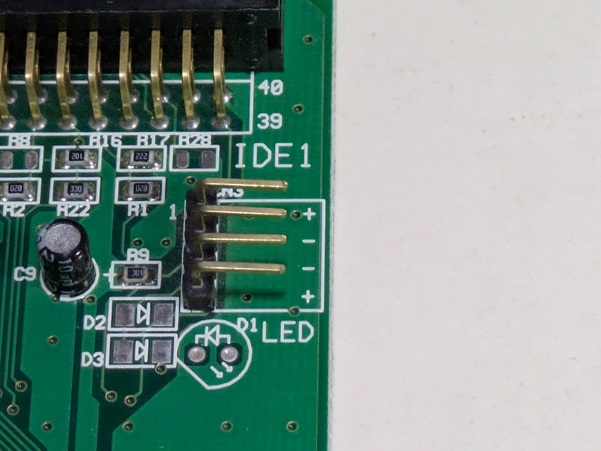

UIDE-98M の IDE1 の右下にコネクタがあります
このコネクタには LED の文字がありますので上部の 2 ピンに LED ランプのコネクタを差し込みます
上側が + になりますので間違わないように差し込みます

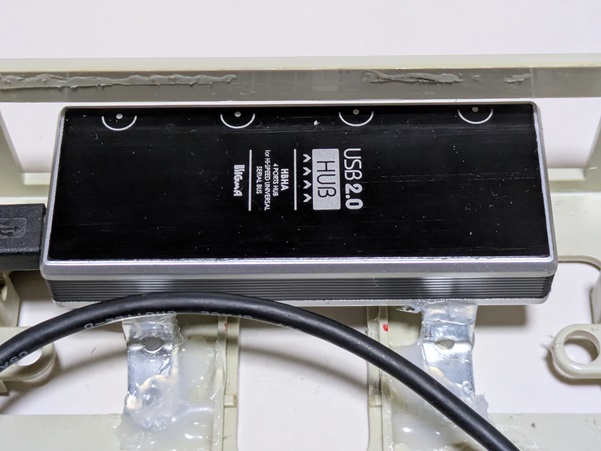

元々付いていた LED ランプは狭くて奥まった所にあるので USB ハブを取り付けた所の隙間に UIDE-98M に接続した LED ランプを取付ます



これで HDD アクセスランプが点灯して外から目視出来るようになります

・ＰＣＩスロット2 接続機器

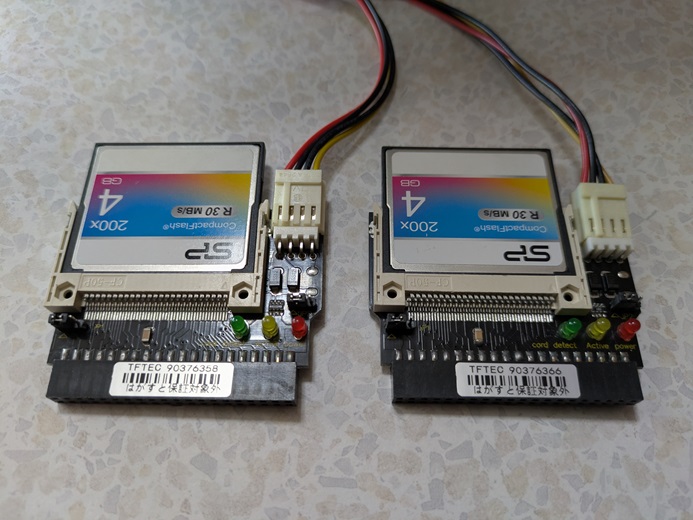

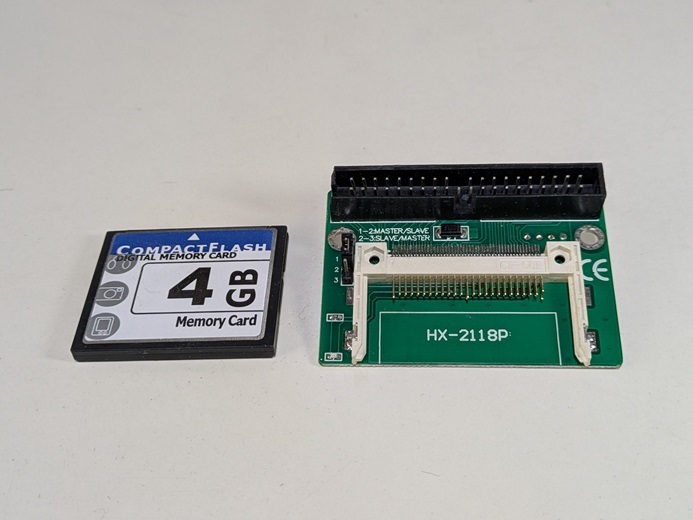

変換名人 CFIDE-401LA + CF カード P7436580X04（4GB） を増設





・ＰＣＩスロット3

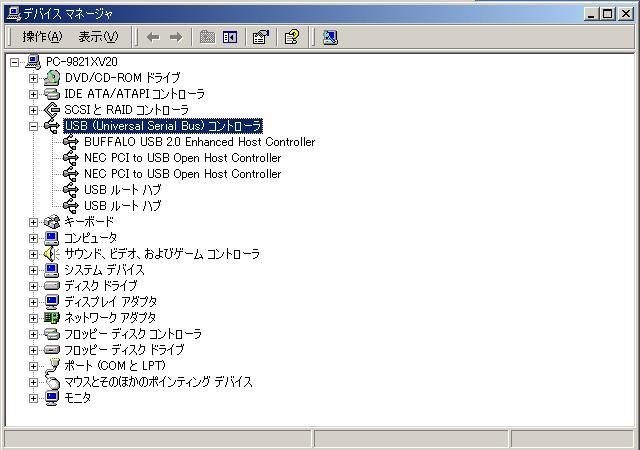

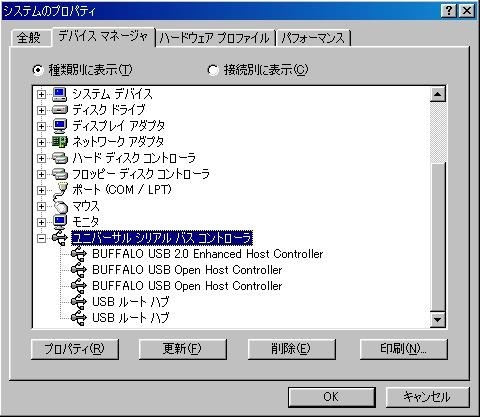

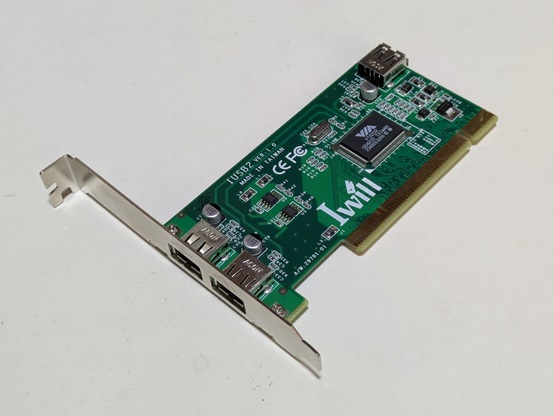

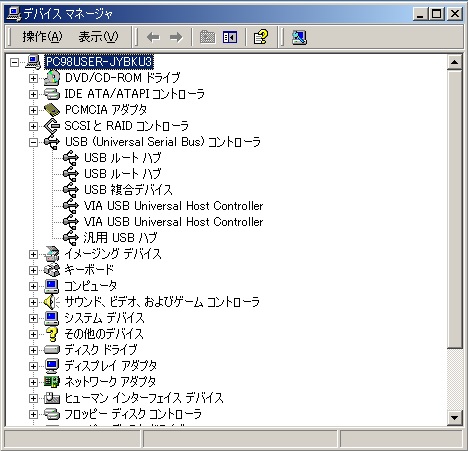

USB2.0インターフェイスボード Iwill IUSB2 (3ポート (外側＝2ポート　内側＝1ポート))を増設





・ＰＣＩスロット3 接続機器

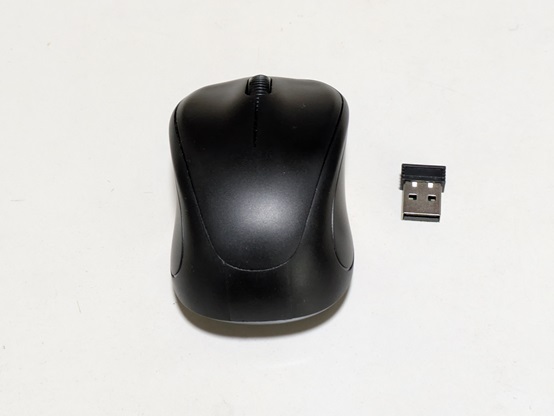

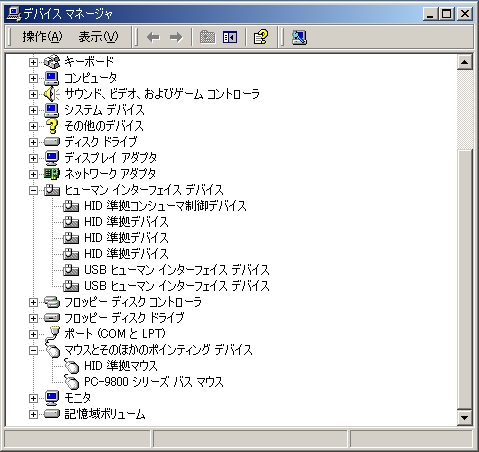

外側ポート1：USB無線スクロールマウス 220-JP6388

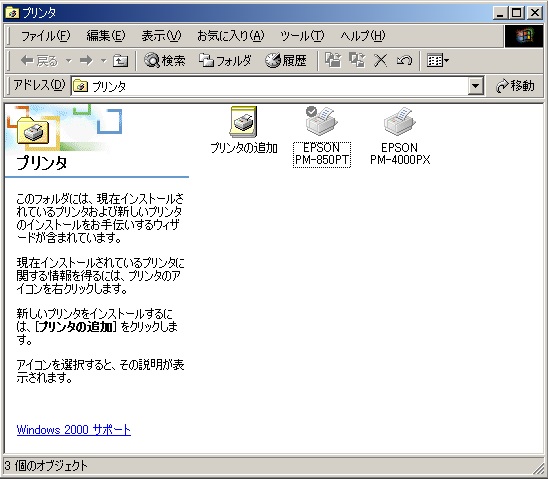

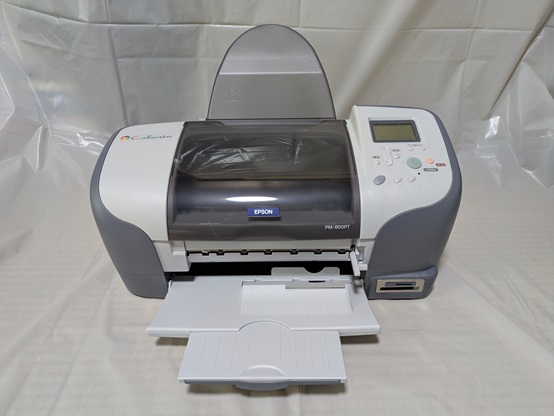

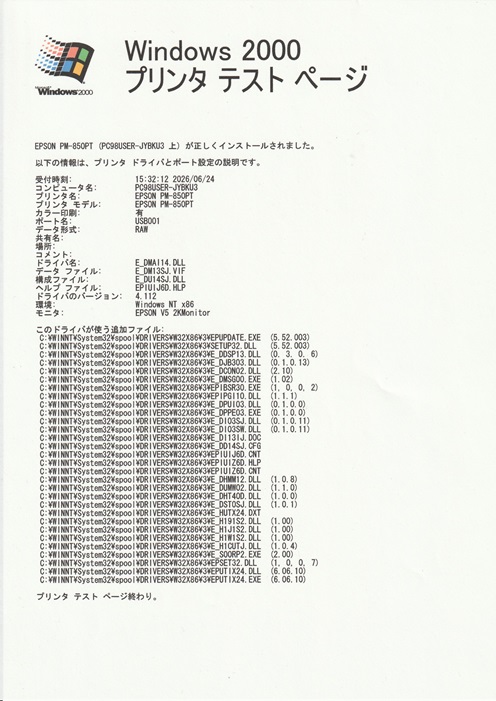

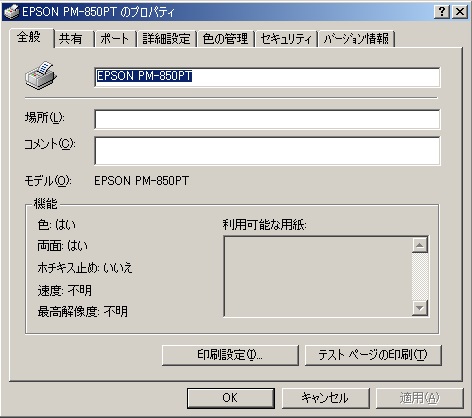

外側ポート2：プリンタ EPSON PM-850PT









内側ポート1：USB2.0 4ポートハブ SIGMA HBHA4BK USB2.0

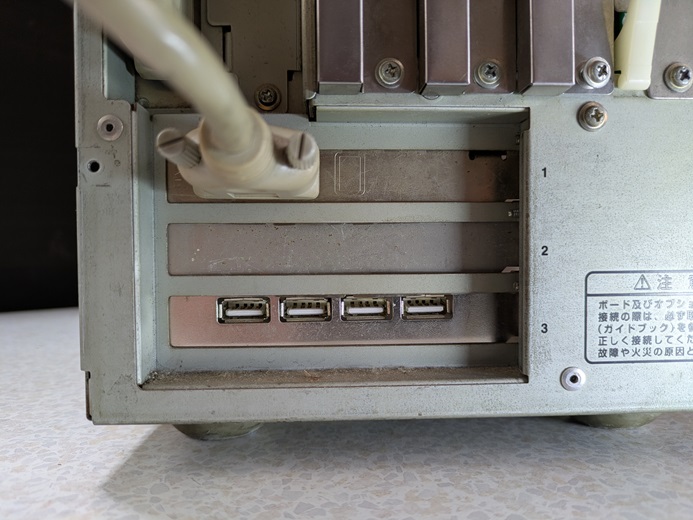

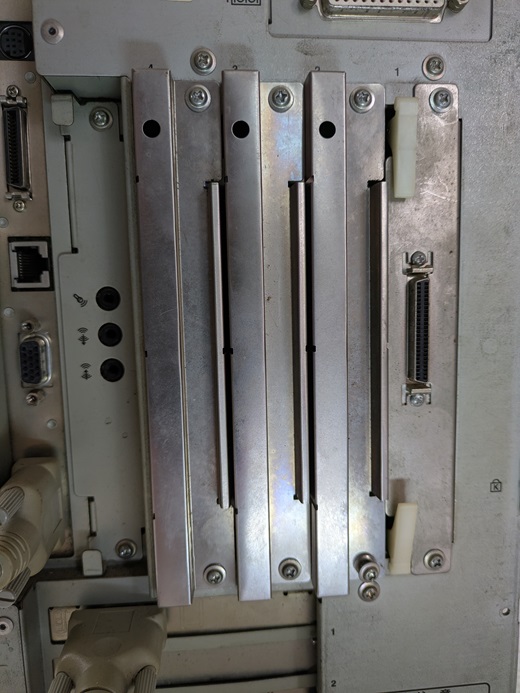

・ＰＣＩスロット部背面画像

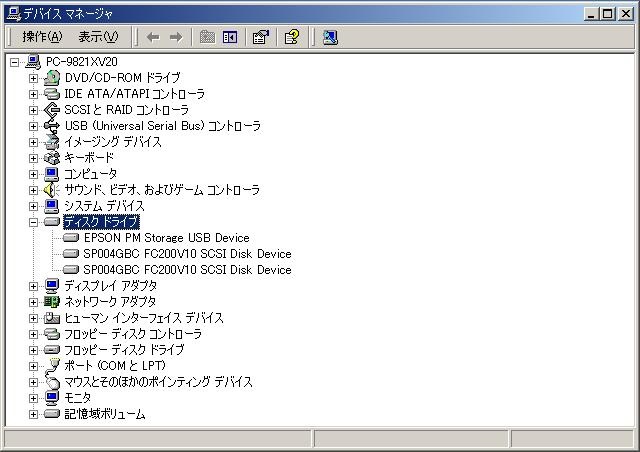

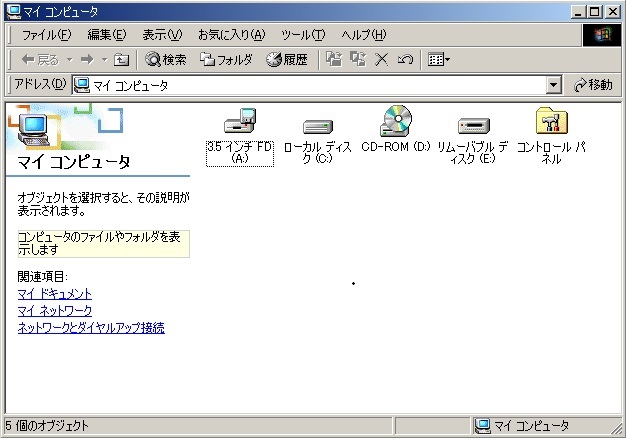

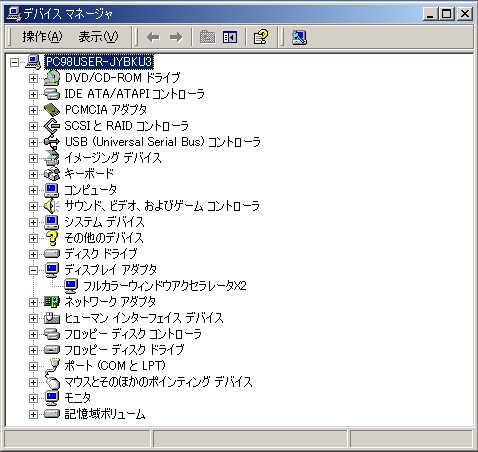

・ドライブ構成
Ａドライブ = ＦＤＤ（3.5 inch）

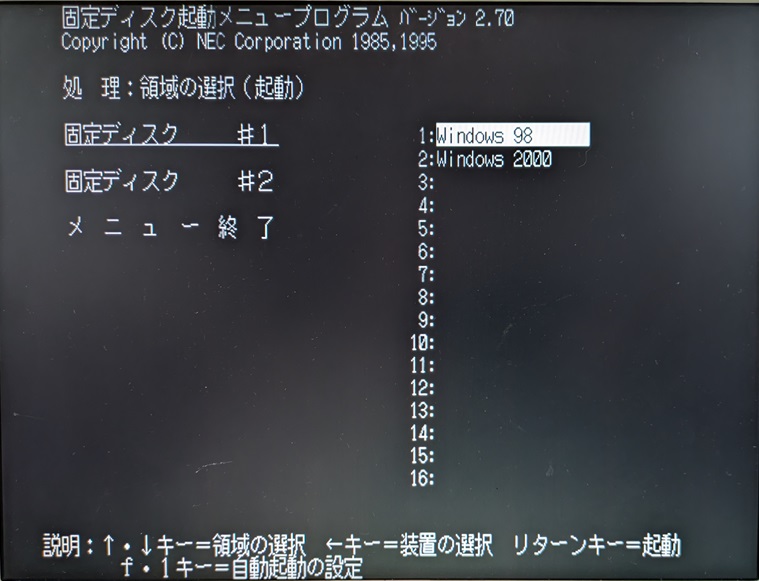

Ｃドライブ = ＨＤＤ（Windows2000Pro）
Ｄドライブ = ＤＶＤ-ＲＷ
Ｅドライブ = ＰＣカード



※ USB 3.5 inch FDD を接続した場合にはＢドライブになり、 USB メモリ、 メモリカードスロット付プリンターを接続した場合には F ドライブ以降増えていきます

・OS
Microsoft Windows2000

・主要アプリケーション
Microsoft Office 2000 Professional Edition
