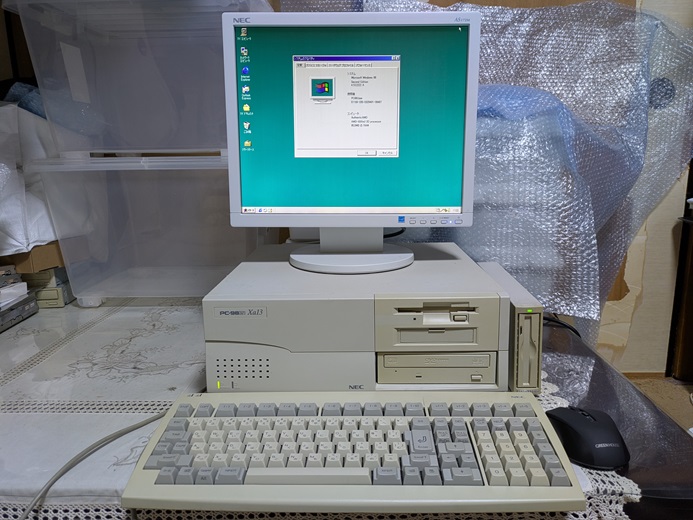

PC-9821Xa13/K12 は日本電気（NEC）が1995年11月に発売したパーソナルコンピューターです。

所有する PC-9821Xa13/K12 の基本仕様と管理人が手を加えたところを紹介します。
◆ パンフレット
◆ 基本仕様
・CPU：intel Pentiumプロセッサ133MHz
・メインRAM：16MB　最大：128MB
・ビデオRAM：2MB テキスト、グラフィック、アクセラレータ表示用
・表示能力：640×400(16色)、640×400/480ドット(256色)/span>
・ウィンドウ：Trident社製TGUI9680(TM)XGi標準搭載
アクセレータ640×480ドット(256色/65,536色/1,677万色）、800×600ドット(256色/65,536色)
1,280×1,024ドット(256色)ビデオアクセラレーション機能搭載
・フロッピィディスク：3.5インチフロッピィディスクドライブ(3モード対応×1)
・ハードディスク：1.2GB
・CD-ROM：4倍速
・拡張スロット：Ｃバス×3、PCIスロット×2、

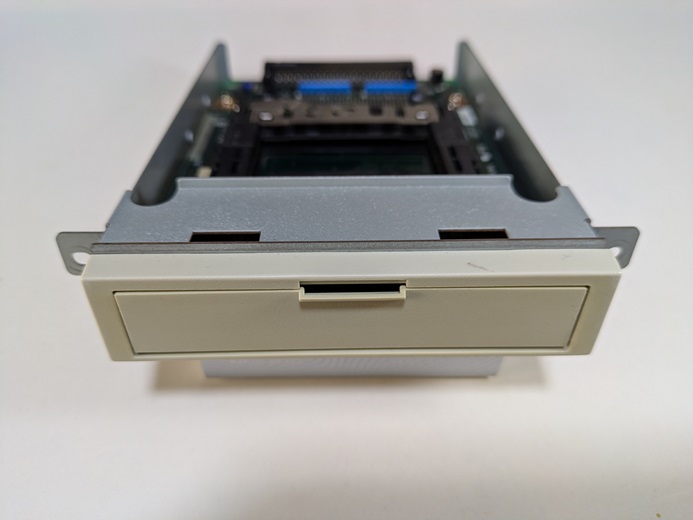

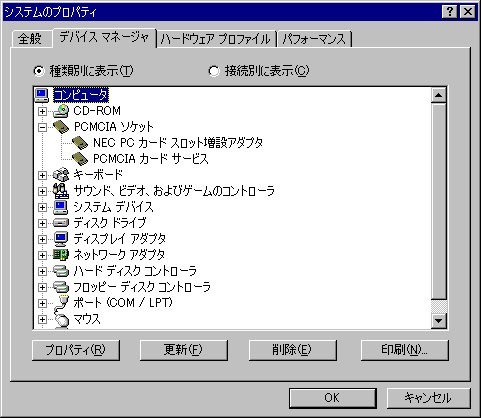

増設フロッピィディスクドライブベイ x1（PCカードスロット増設アダプタ増設可能）
・サウンド機能：PCM録音・再生機能(ステレオ、量子化8ビット/16ビット、
サンプリングレート11.025KHz/22.05KHz/44.1KHz）

※ NEC PC-9821Xa13/K12 カタログより
◆ 管理人が手を加えたところ
・CPU

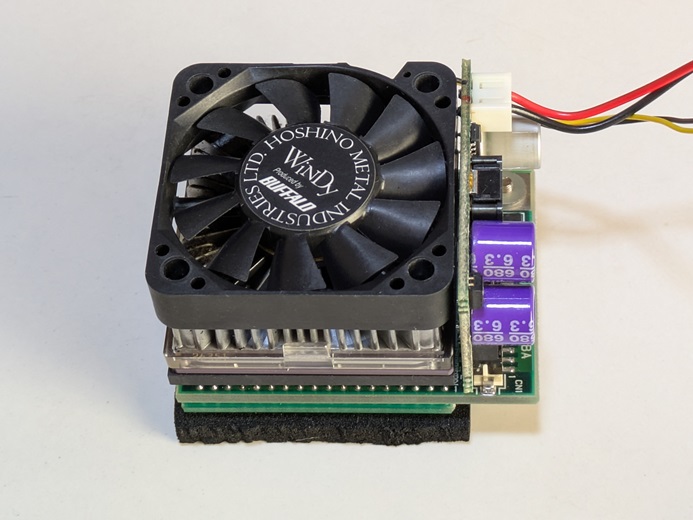

MELCO (現BUFFALO) HK6-MD400-N2　AMD K6-2 400MHz に換装

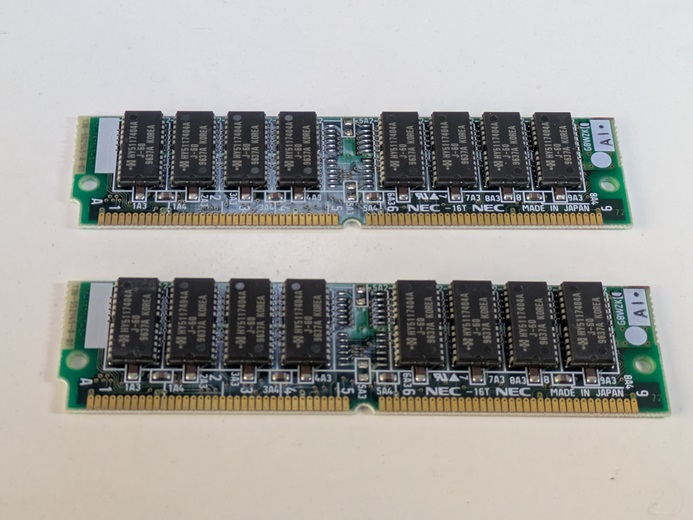

・メモリ

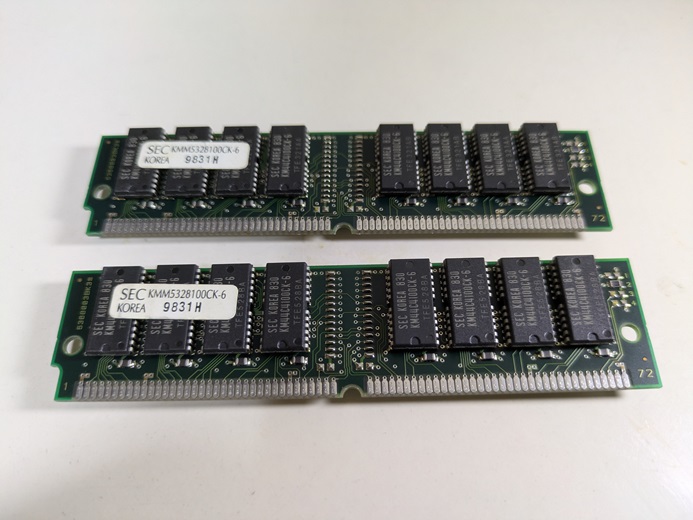

SEC KMM5328100K-6 に換装



NEC-16T を増設



メモリ合計 32MB x 2 + 16MB x 2 = 96MB になっています



・ベンチマーク

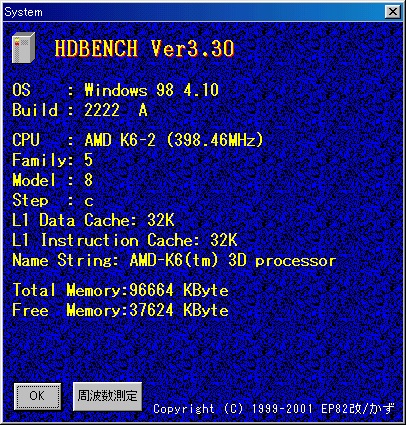

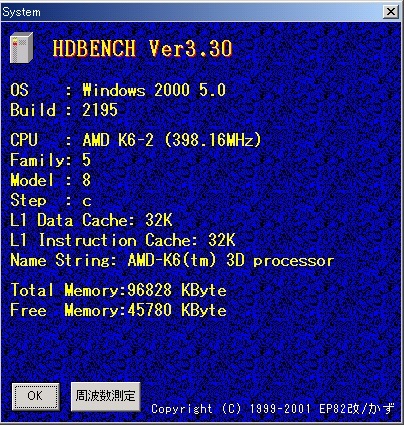

ベンチマークソフト HDBENCH 3.30 による CPU、メモリの測定結果



・HDD

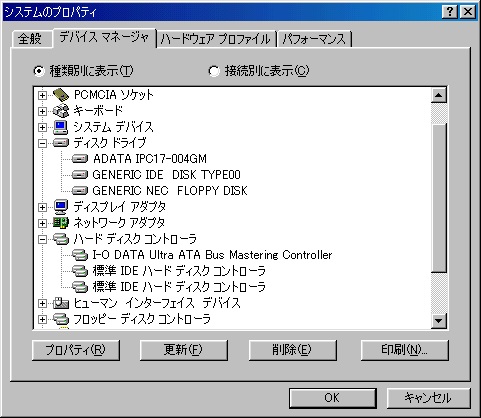

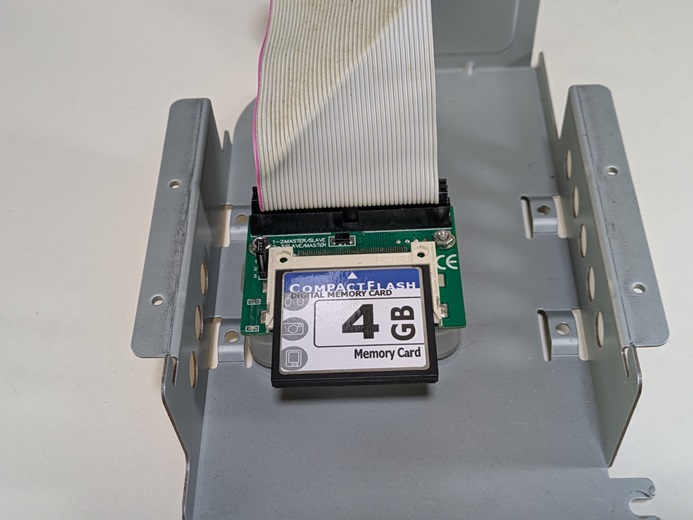

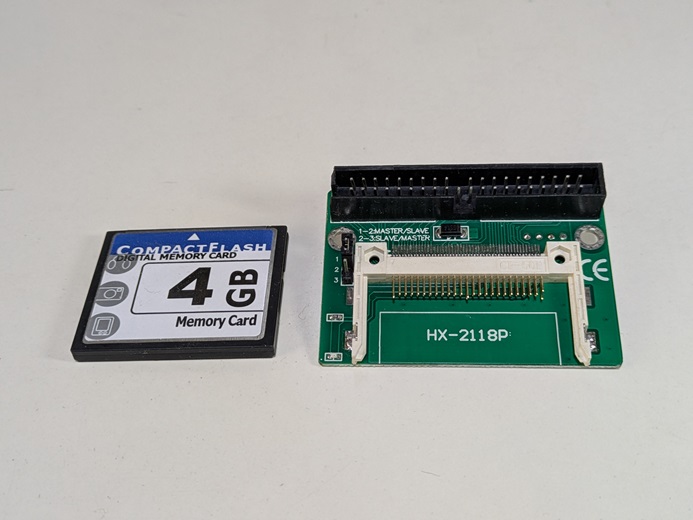

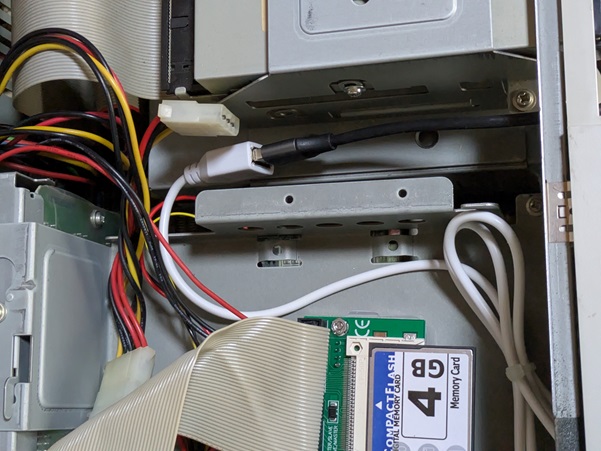

変換名人 CFIDE-401IB + CF カード P7436580X04（4GB） に換装





・DVD-RW
BUFFALO DVSM-XL516FB/B に換装

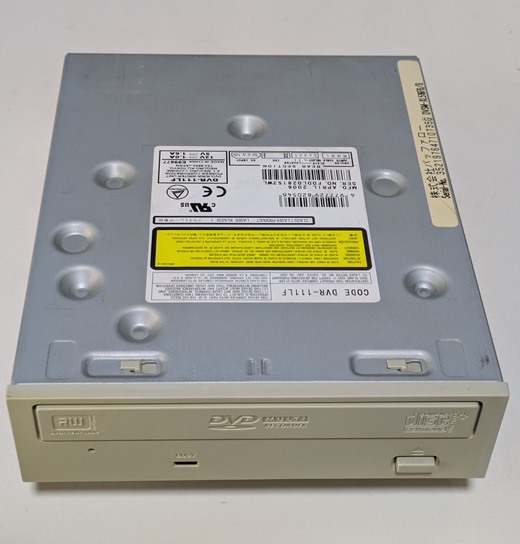

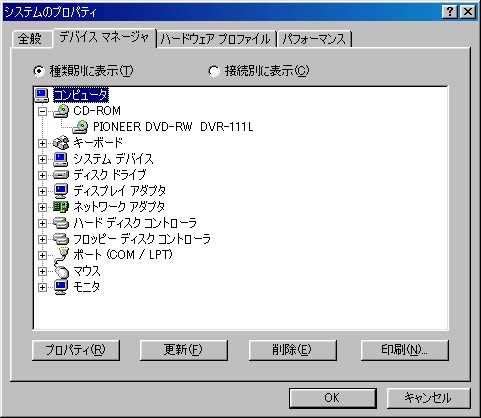

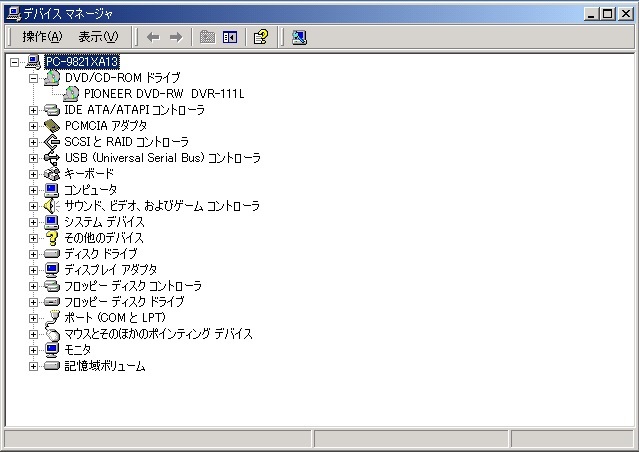

内蔵させている DVD-RW は PIONEER DVR-111L

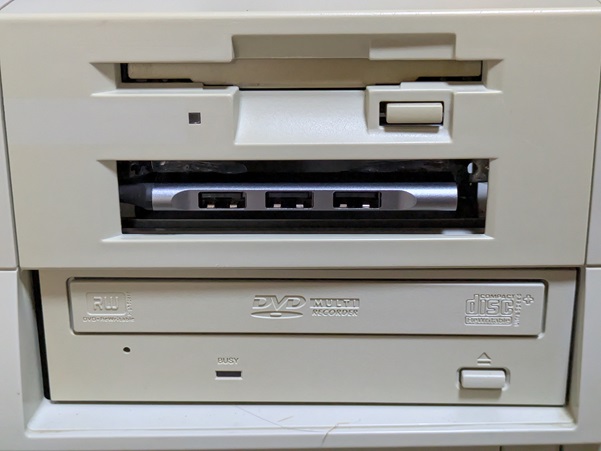

・増設フロッピィディスクドライブベイ
USB ハブを増設

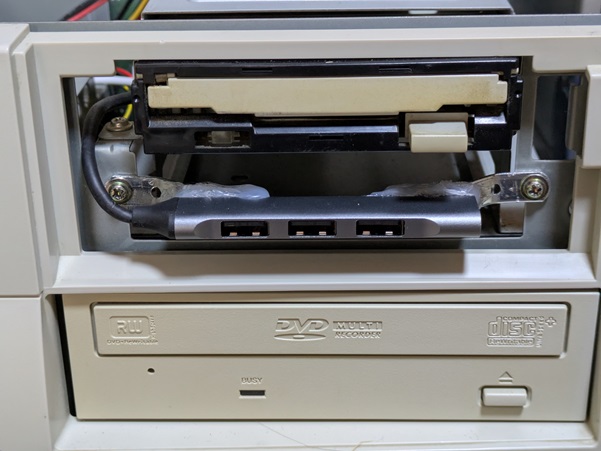

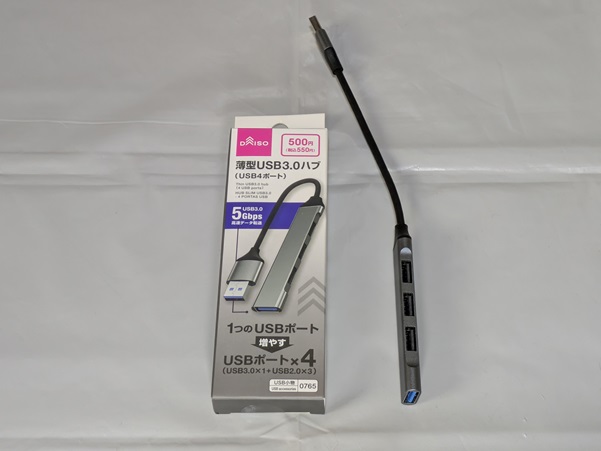

ダイソーで売っている格安 USB ハブにステイを取付て固定します







ＰＣＩスロット2 に増設した USB カード BUFFALO IFC-PCI5U2 の内側コネクタに USB 延長コードを接続して USB ハブに繋げます

・Ｃバス１
現在未使用

・Ｃバス2
現在未使用

・Ｃバス3
現在未使用

・ＰＣＩスロット1

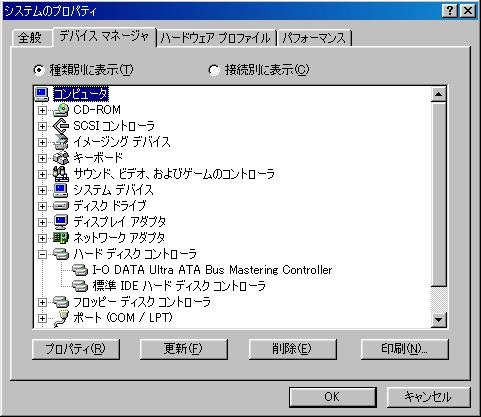

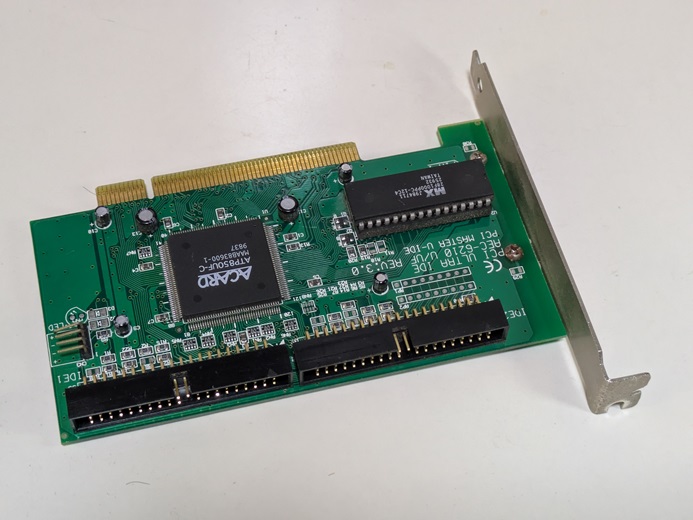

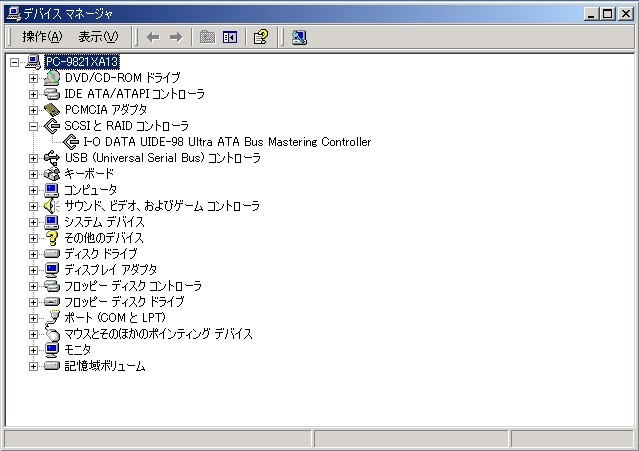

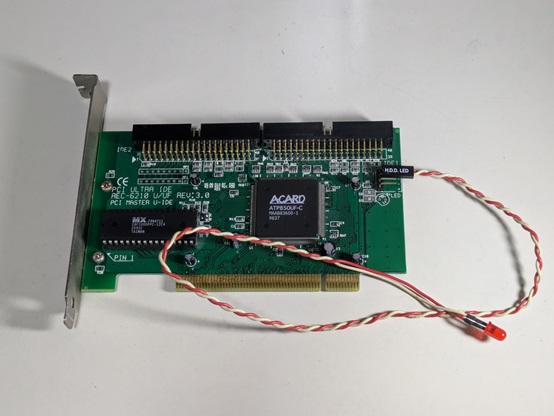

UltraATA対応インターフェイスボード I-O DATA UIDE-98M を増設





I-O DATA UIDE-98M を増設すると HDD アクセス用 LED ランプが点灯しなくなるので UIDE-98M から直接 LED ランプを繋げます

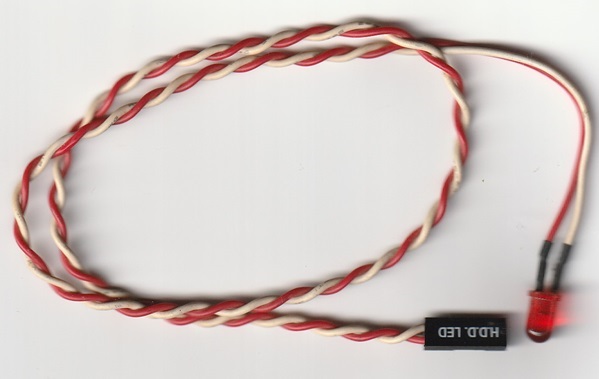

LED ランプは古い PC から取り外した HDD アクセスランプを流用します

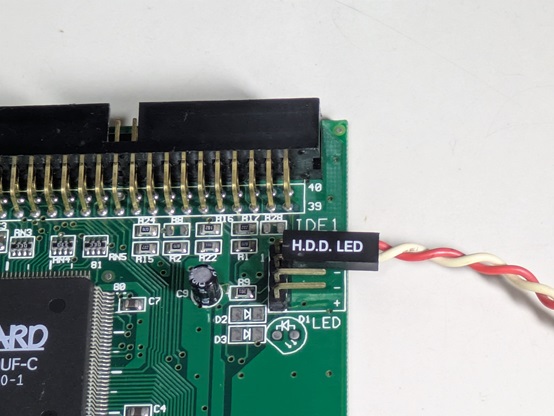

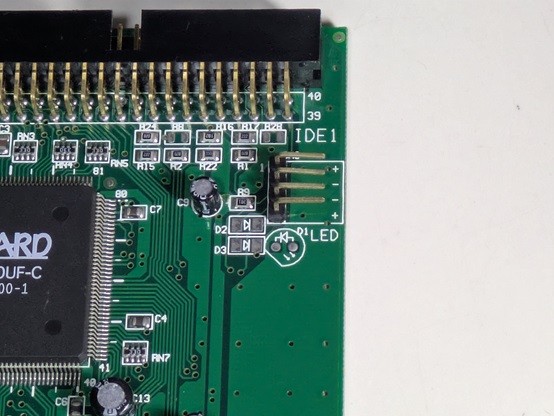

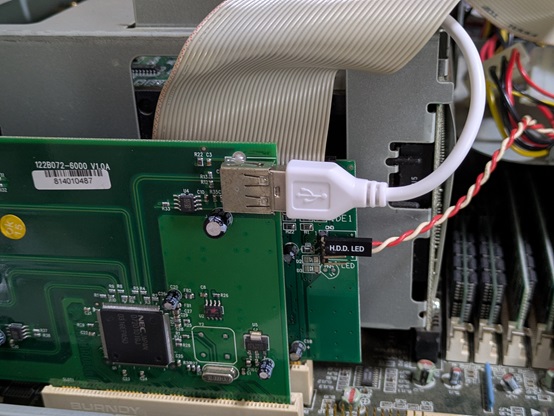

UIDE-98M の IDE1 の右下にコネクタがあります
このコネクタには LED の文字がありますので上部の 2 ピンに LED ランプのコネクタを差し込みます
上側が + になりますので間違わないように差し込みます

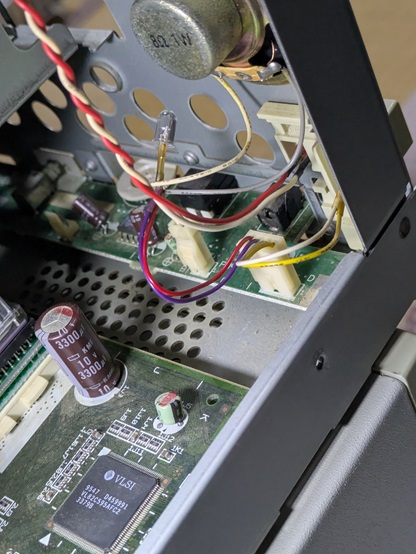

元々付いていた LED ランプを外し UIDE-98M に接続した LED ランプを取付ます



これで HDD アクセスランプが点灯して外から目視出来るようになります

・ＰＣＩスロット2

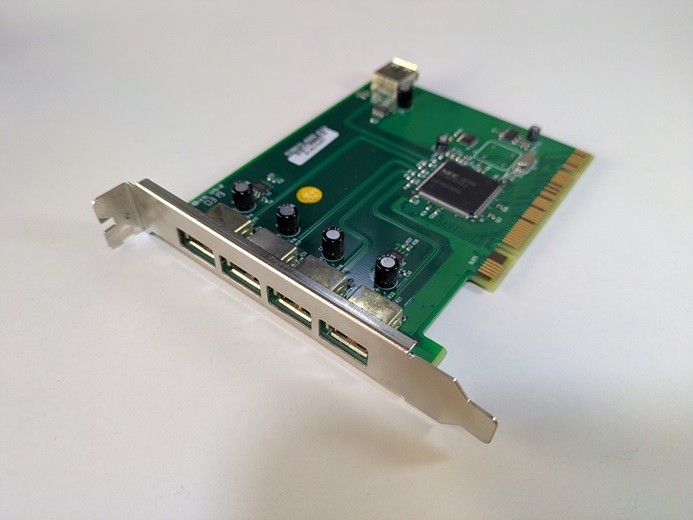

USB カード BUFFALO IFC-PCI5U2 を増設





内側コネクタに USB 延長コードを接続して増設フロッピィディスクドライブベイに増設した USB ハブに繋げます

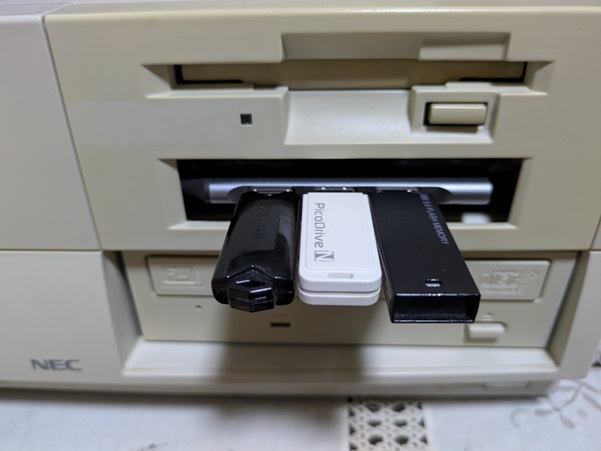

USB ハブに USB メモリを3個まで接続することができます

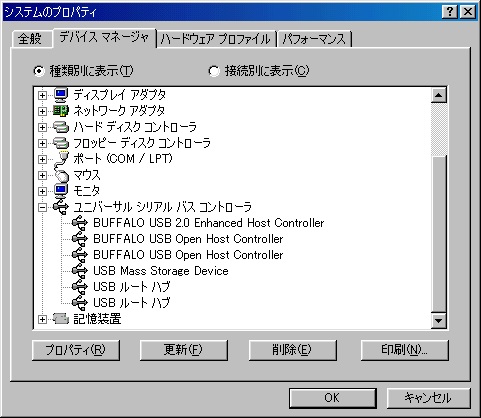

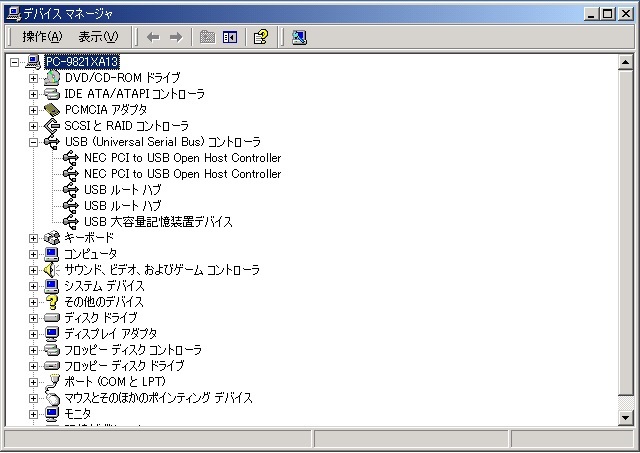

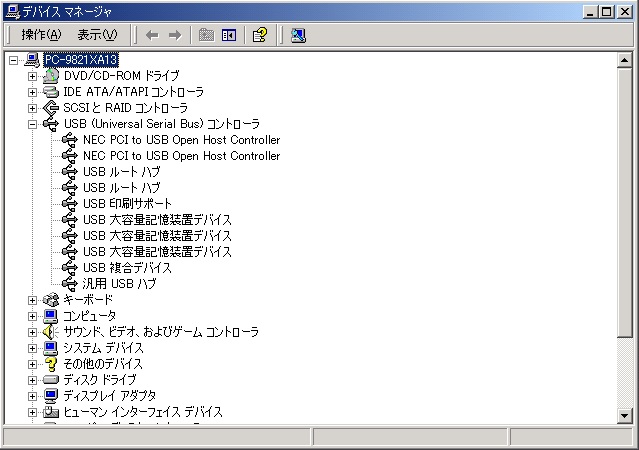

USB 大容量記憶装置デバイスとして認識されています

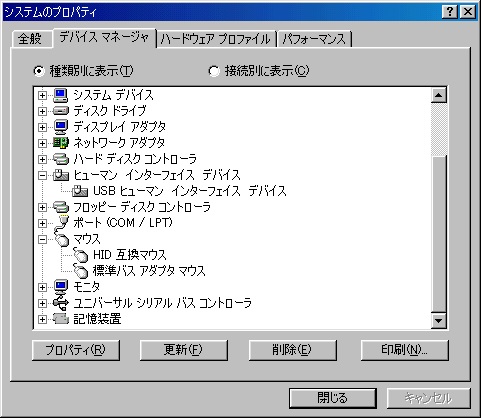

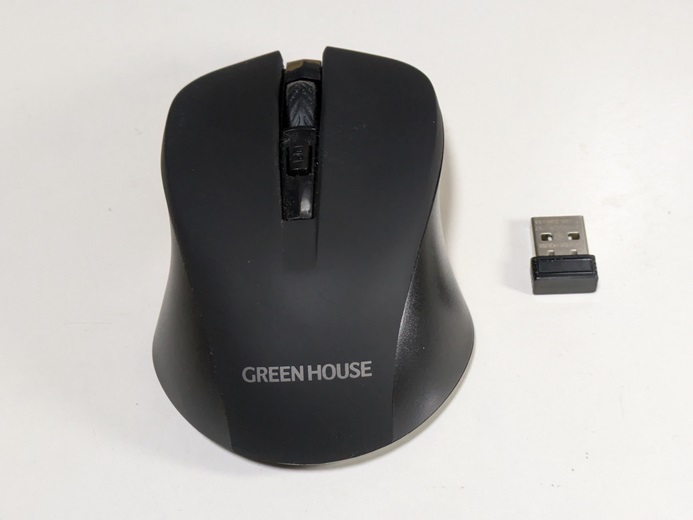

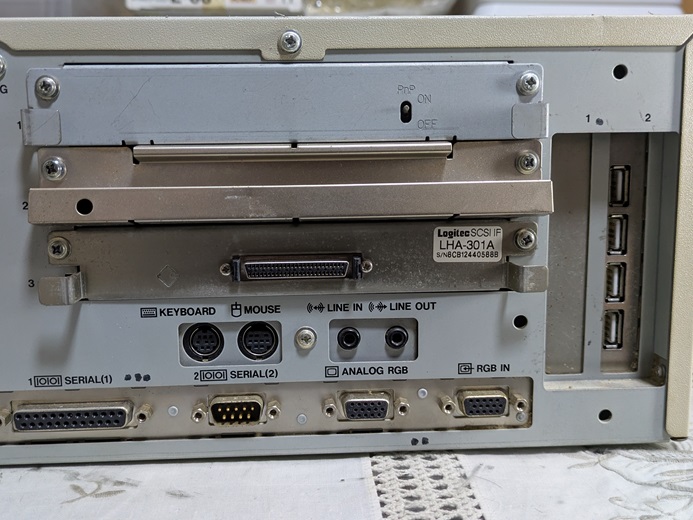

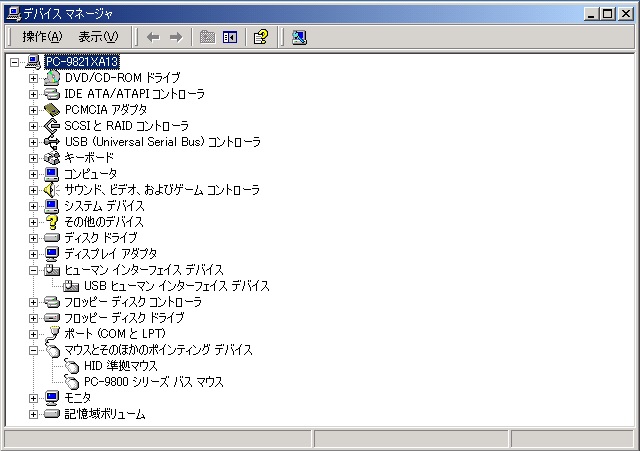

外側コネクタ（1/4）に USB 無線マウスを接続（GREENHOUSE GH-MULNOA L010/2540）

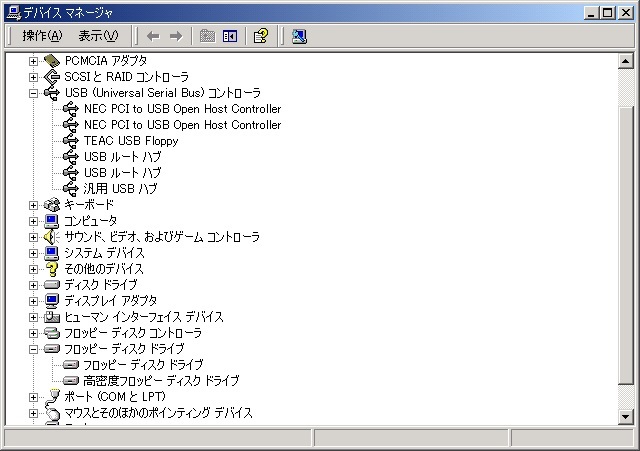

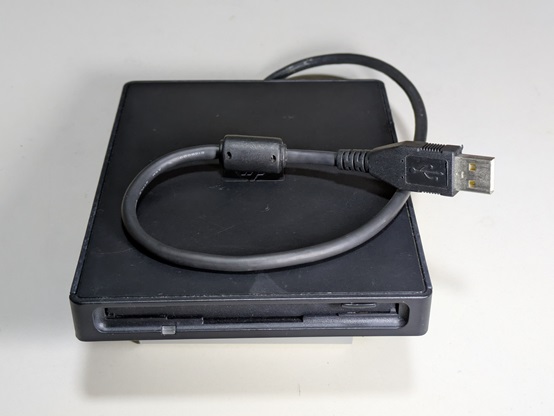

外側コネクタ（2/4）に USB 3.5インチフロッピィディスクドライブを接続（高密度フロッピーディスクドライブ TEAC USB Floppy N533）

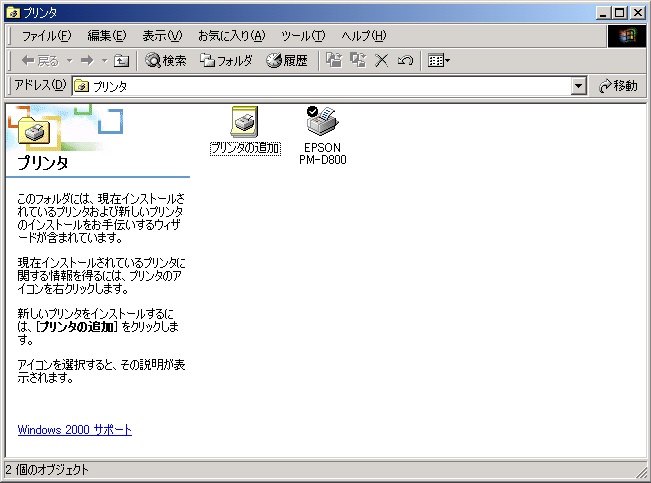

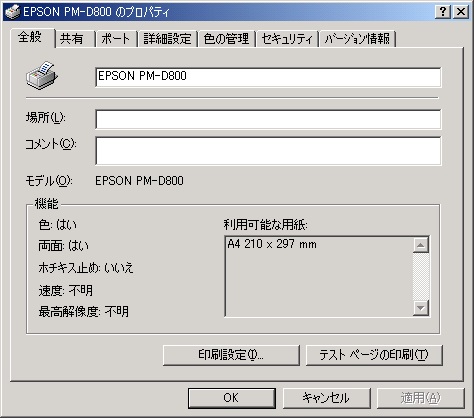

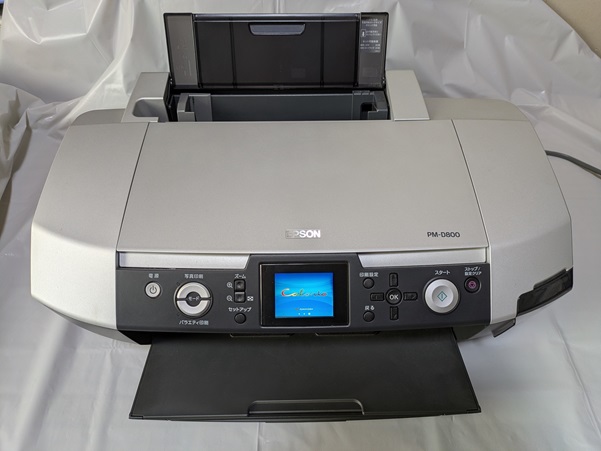

外側コネクタ（3/4）に USB プリンタを接続（EPSON PM-D800）







※EPSON PM-D800 を接続するとプリンタに付いているメモリカードスロットに対応してドライブが増えます

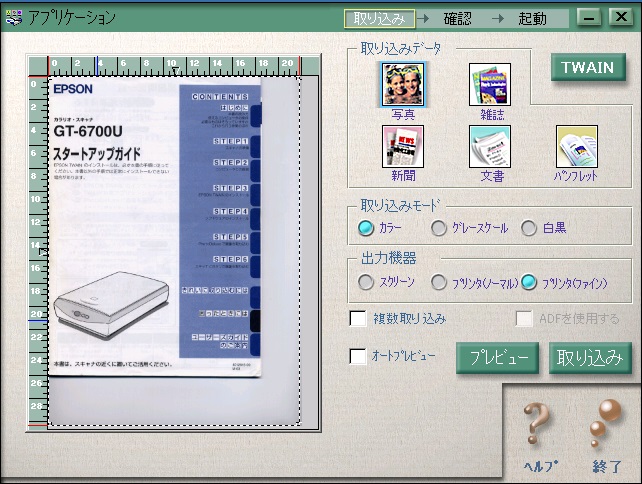

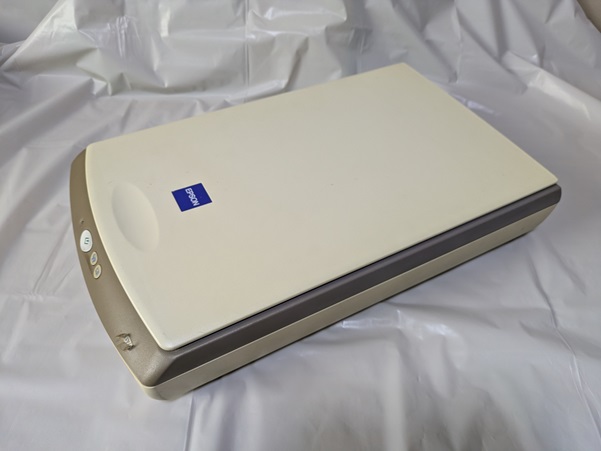

外側コネクタ（4/4）に USB スキャナーを接続（EPSON GT-670）

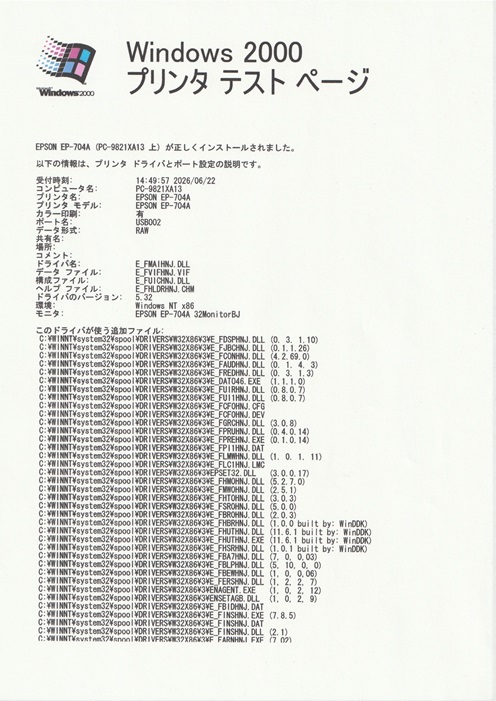

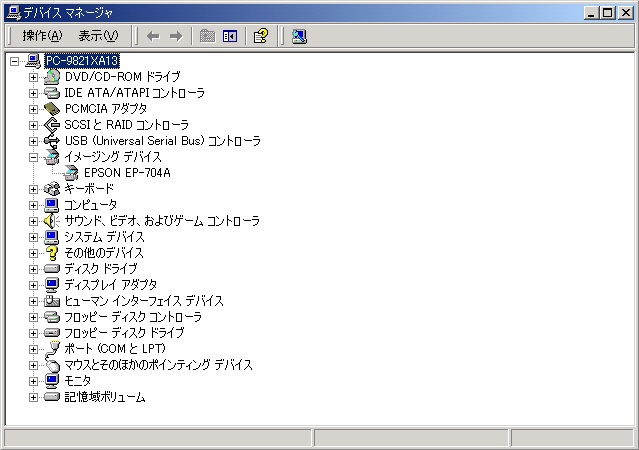

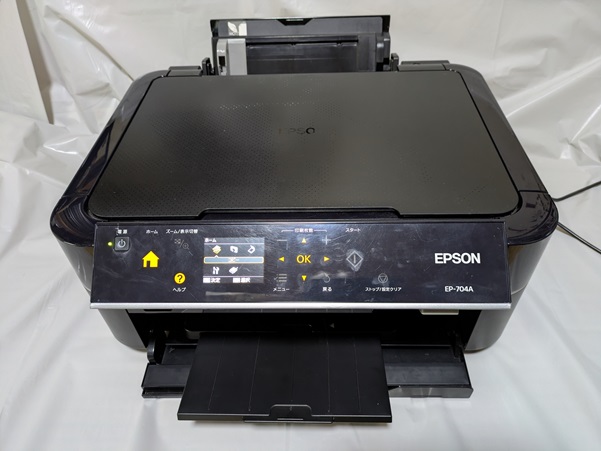

外側コネクタ（3/4 4/4）に接続したプリンターとスキャナーを取り外し外側コネクタ（3/4）に USB 複合機を接続（EPSON EP-704A）
EPSON のホームページでは Windows 2000 には対応していないので Windows 2000 用のドライバーをダウンロードすることができません
しかしダウンロードできる Windows XP(32bit) 用のドライバーをインストールして正常動作しました

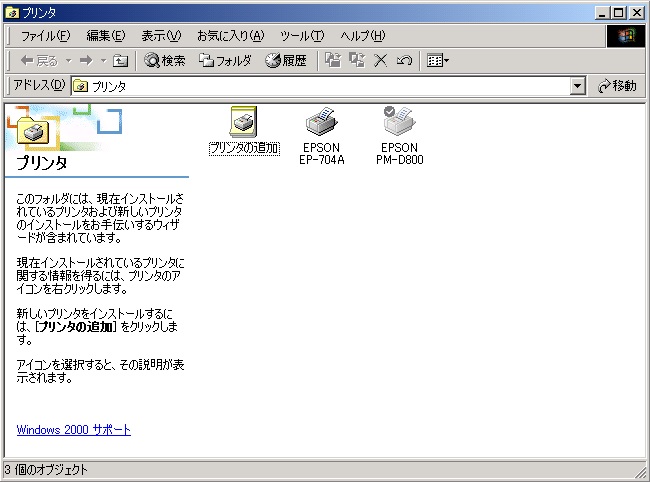

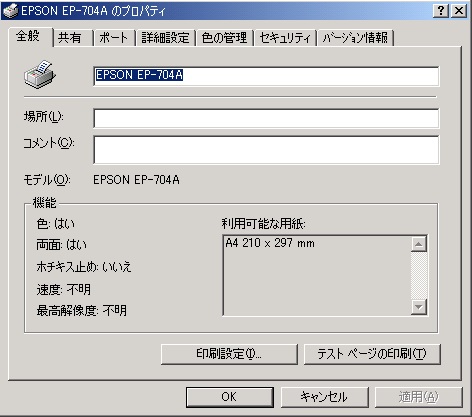

＜プリンター＞







※EPSON EP-704A を接続するとプリンタに付いているメモリカードスロットに対応してドライブが増えます

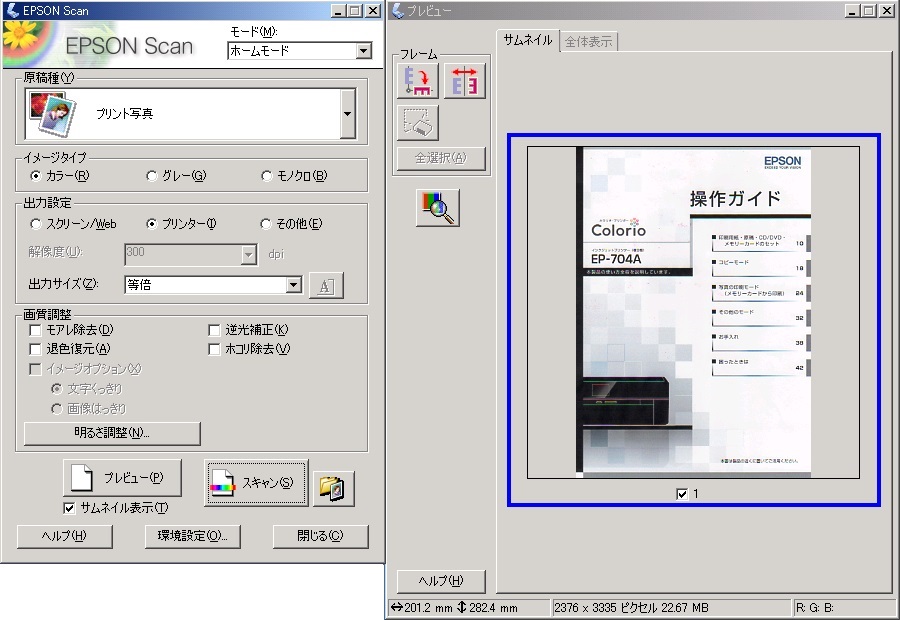

＜スキャナー＞

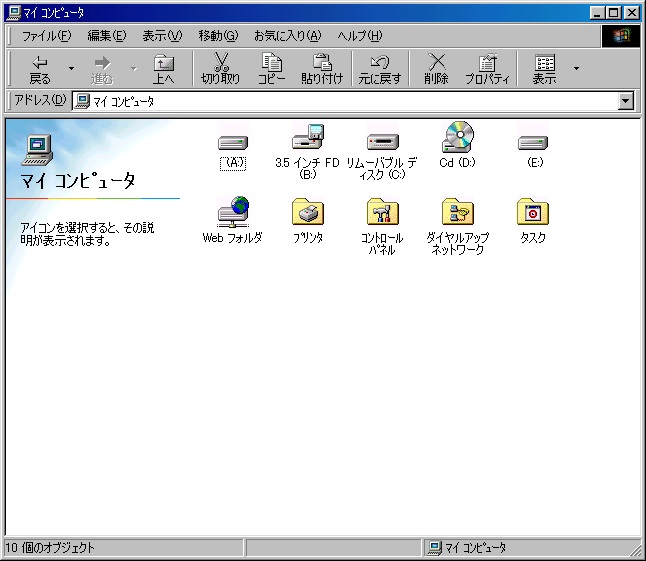

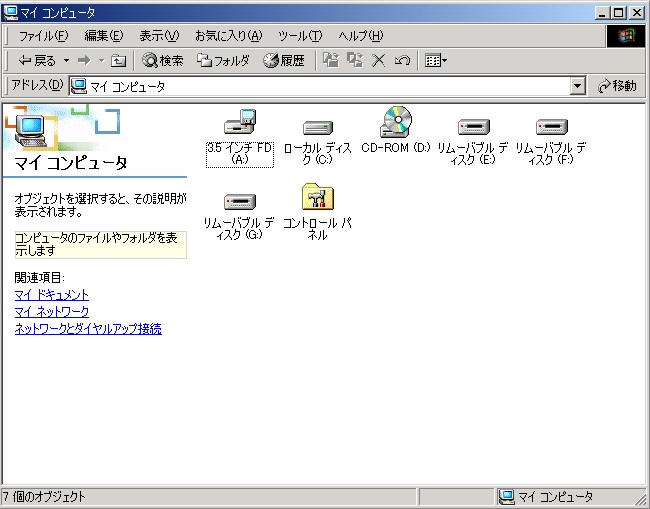

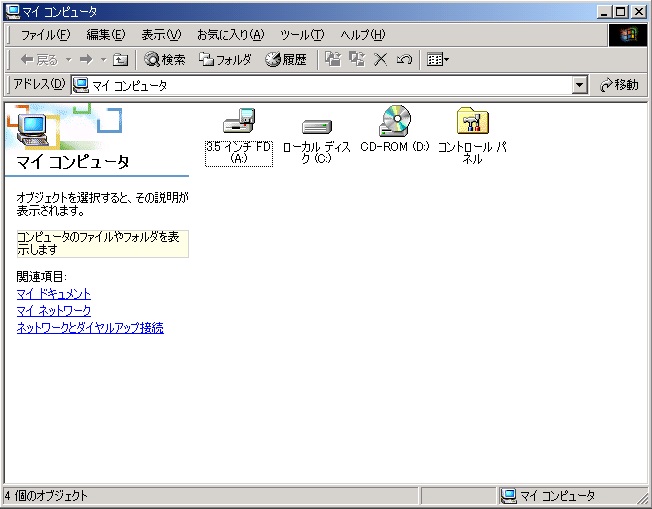

・ドライブ構成
Ａドライブ = ＦＤＤ（3.5 inch）
Ｃドライブ = ＨＤＤ（Windows2000Pro）
Ｄドライブ = ＤＶＤ-ＲＷ



※ USB 3.5 inch FDD を接続した場合にはＢドライブになり、 USB メモリ、 メモリカードスロット付プリンターを接続した場合には E ドライブ以降増えていきます

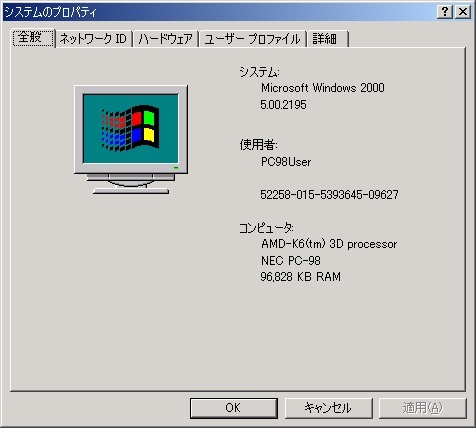

・OS
Microsoft Windows 2000 Professional

・主要アプリケーション
Microsoft Office 2000 Personal
