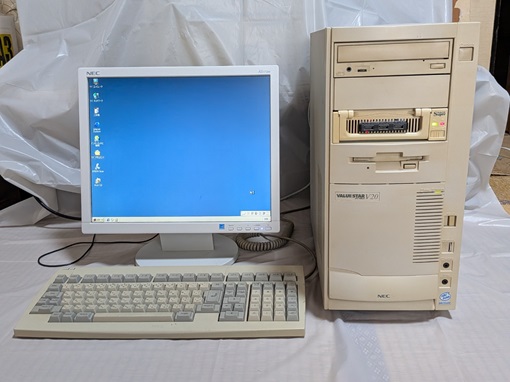

PC-9821V20/M7C3 は日本電気（NEC）が1996年10月に発売したパーソナルコンピューターです。

所有する PC-9821V20/M7C3 の基本仕様と管理人が手を加えたところを紹介します。
◆ パンフレット
◆ 基本仕様
・CPU：intel Pentiumプロセッサ200MHz
・メインRAM：32MB　EDOメモリ　ECC対応最大：128MB
・ビデオRAM：2MB テキスト、グラフィック、アクセラレータ表示用
・表示能力：640×400ドット(16色)、640×400/480ドット（256色)
・ウィンドウ：32ビットウィンドウアクセラレータ標準搭載
アクセレータ640×480ドット(256色/65,536色/1,677万色)、800×600(256色/65,536色)、
1,024×768ドット(256色/65,536色)、1,280x1,024ドット（256色）
ビデオアクレーション機能搭載
・フロッピィディスク：3.5インチフロッピィディスクドライブ(3モード対応×1)
・ハードディスク：3GB
・CD-ROM：8倍速
・ファイルベイ：3スロット ファイルベイ1に(CD-ROMドライブ実装済)
・拡張スロット：汎用拡張スロット(Ｃバス)×4、PCIスロット×2
・サウンド機能：PCM録音・再生機能(ステレオ、量子化8ビット/16ビット、
プリングレート11.025KHz/22.05KHz/44.1KHz)

※ NEC PC-9821V20 カタログより
◆ 管理人が手を加えたところ
・CPU

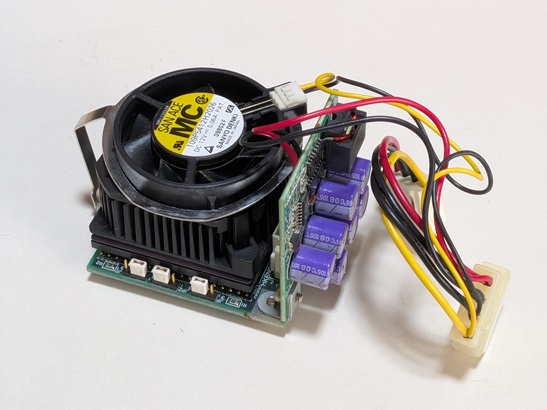

BUFFALO HK6-MD300-N2 300MHz (Socket7) に換装

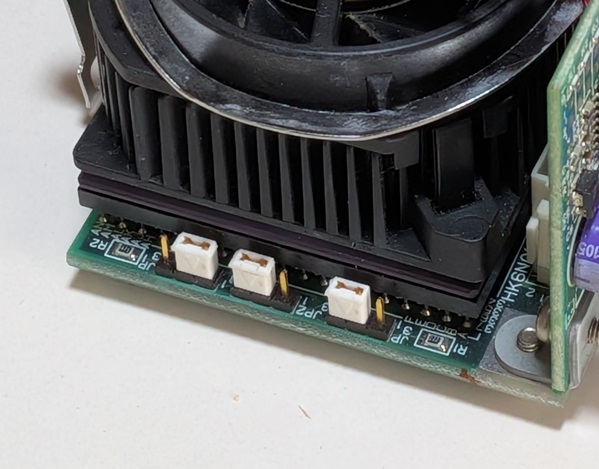

下の写真のようにジャンパピンを JP1=1-2 JP=2-3 JP=2-3 のように設定すると 333MHz で動作します
ただし発熱や暴走、その他不具合が無いとは限りませんので自己責任で変更して下さい


なお AMD 製の CPU に換装するとセカンドキャッシュエラーが発生します
セカンドキャッシュメモリは Intel が Pentium 搭載モデル向けに設計したものなので他社製の CPU ではエラーを起こしますので外しておきます

・メモリ

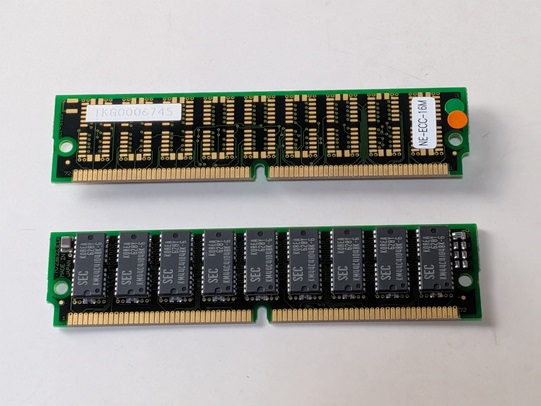

I-O DATA NE-ECC-16M × 2 (32MB) を増設



メモリ合計 16MB + 16MB + 16MB + 16MB = 64MB になっています



・ベンチマーク

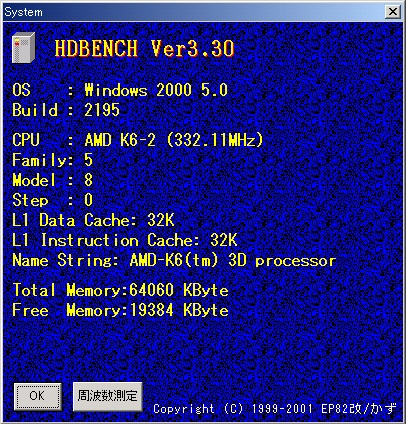

ベンチマークソフト HDBENCH 3.30 による CPU、メモリの測定結果


ジャンパピンの設定によって 333MHz で動作しています

・Ｃバス１
未使用

・Ｃバス2
未使用

・Ｃバス3
未使用

・Ｃバス4

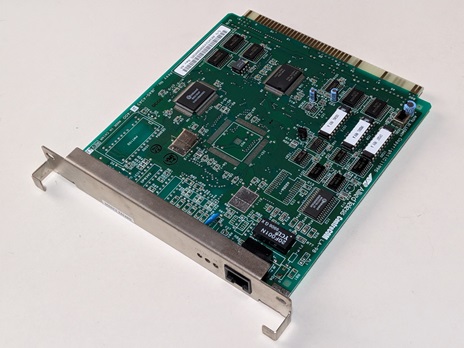

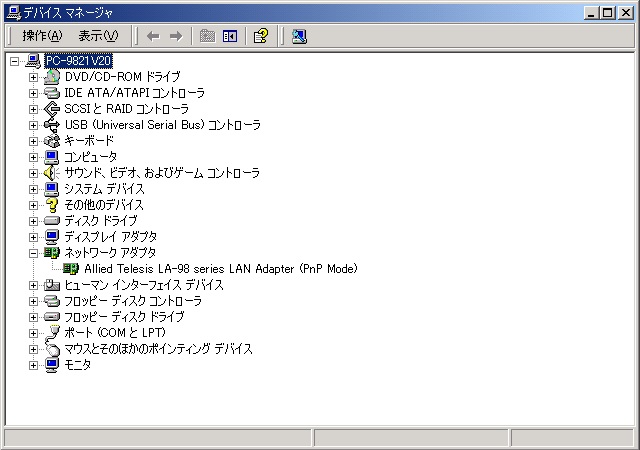

FAX モデムボードを LAN ボード CentreCOM LA-98 に換装





・ＰＣＩスロット１

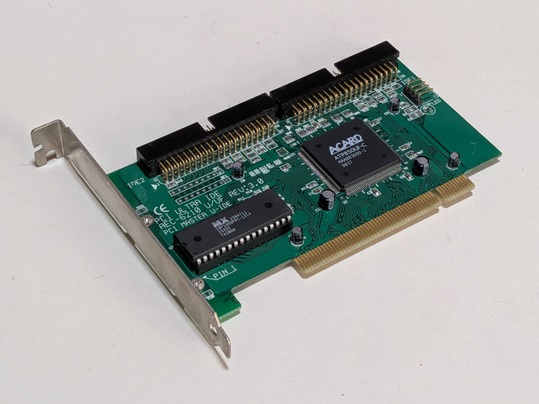

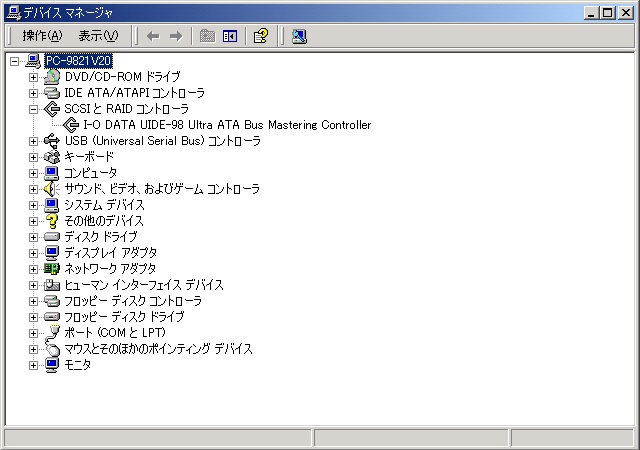

UltraATA インターフェースボード I-O DATA UIDE-98M を増設

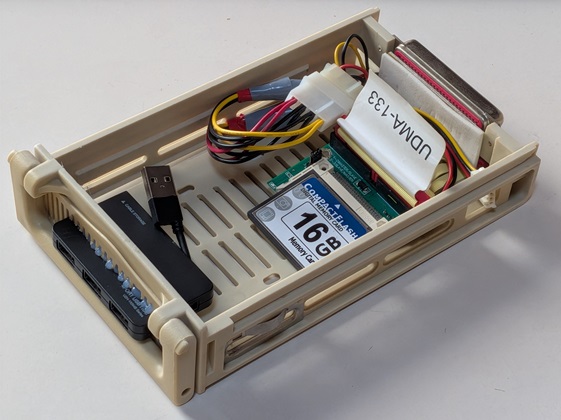

I-O DATA UIDE-98M を増設すると HD アクセス用 LED ランプが点灯しなくなるので HD をケースに入れてフロントベイに設置しました
HD ケースにはアクセス用 LED ランプが付いていますので HD へのアクセスの確認ができます





・ＰＣＩスロット1 接続機器

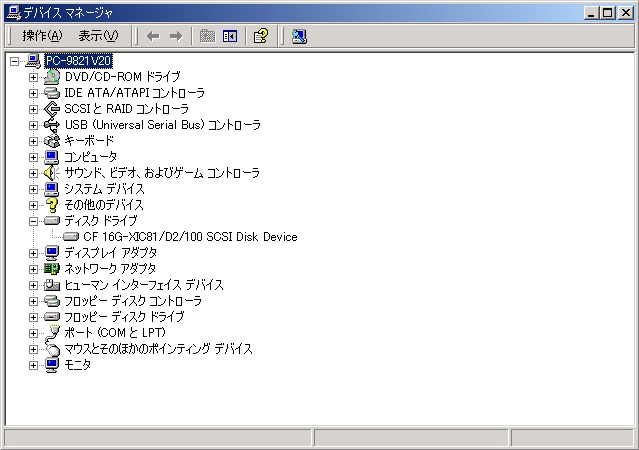

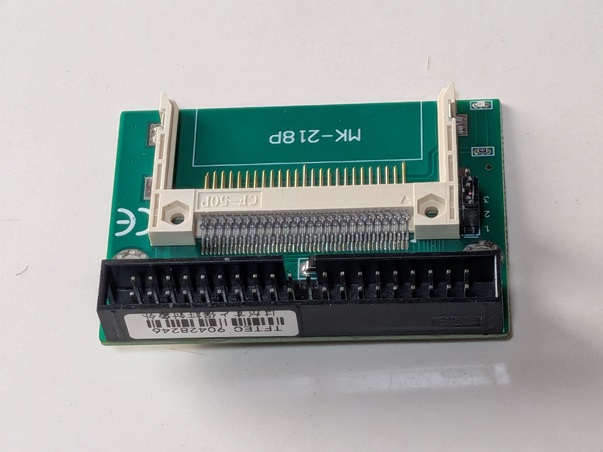

変換名人 CFIDE-401LA を接続

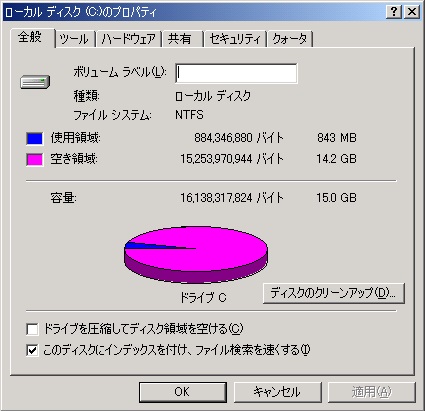

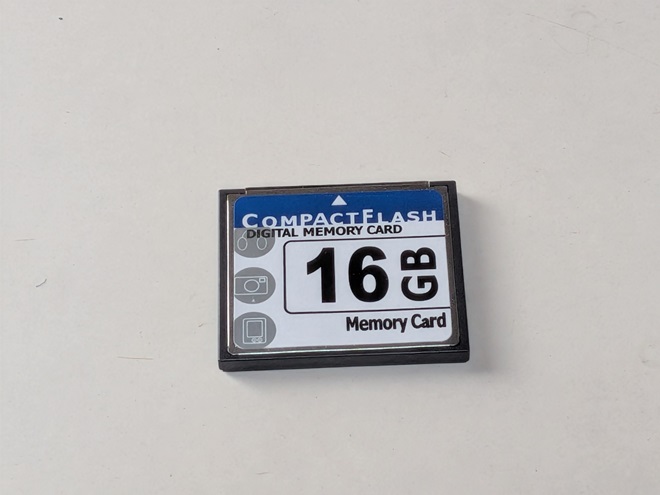

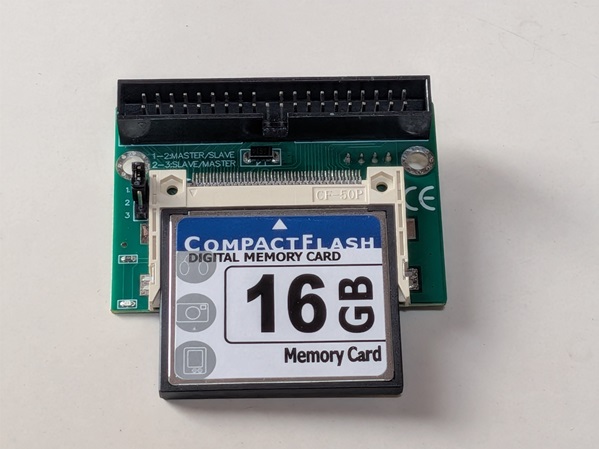

変換名人 CFIDE-401LA に CF カード MemoryTechnologyCompany　16GB を接続









・ＰＣＩスロット2

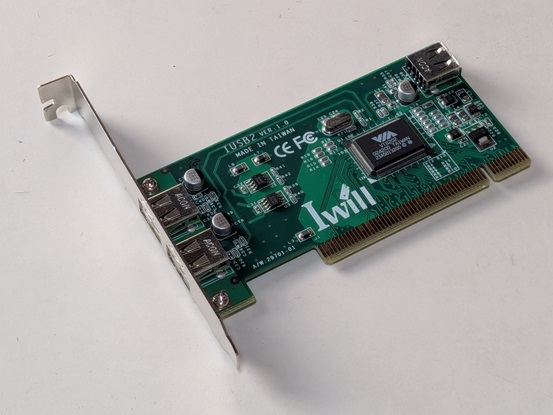

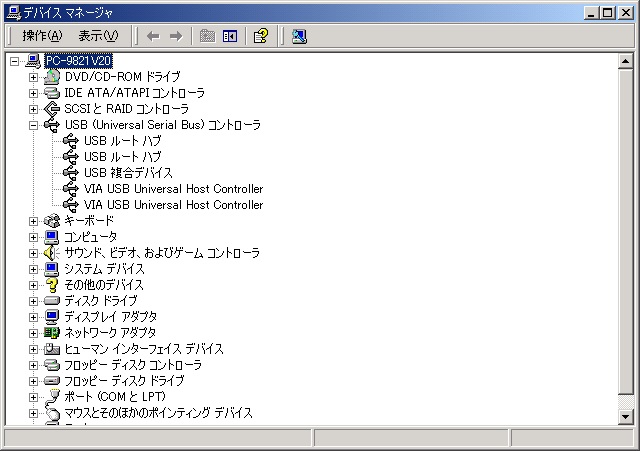

USB ボード Iwill IUSB2 を増設





・ＰＣＩスロット2 接続機器

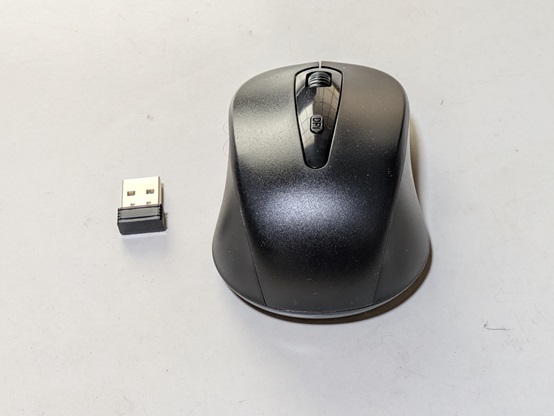

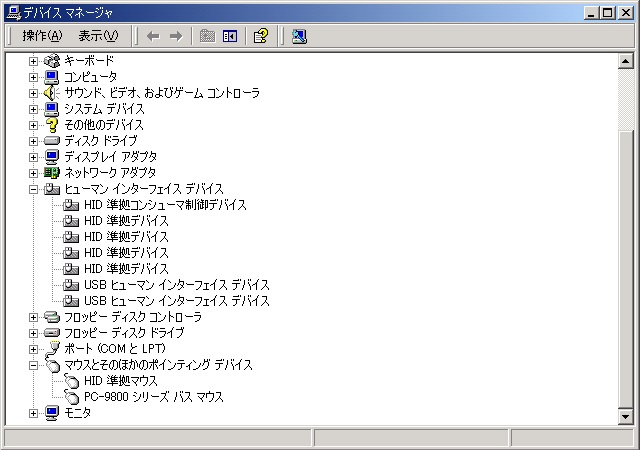

外側ポート1：USB無線スクロールマウス E-MOU-2 を接続





外側ポート2：未接続

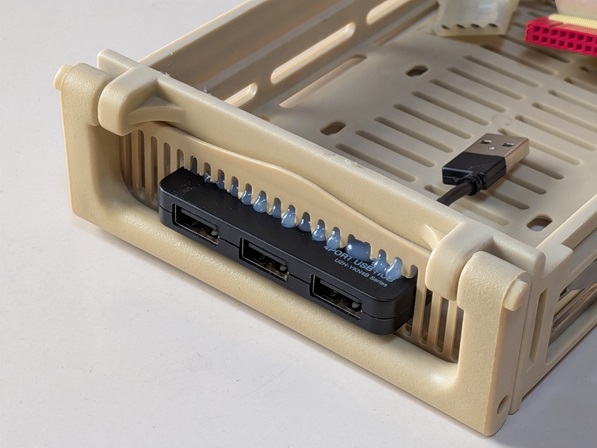

内側ポート：USB2.0 4ポートハブ ELECOM U2H-YKN4B を接続

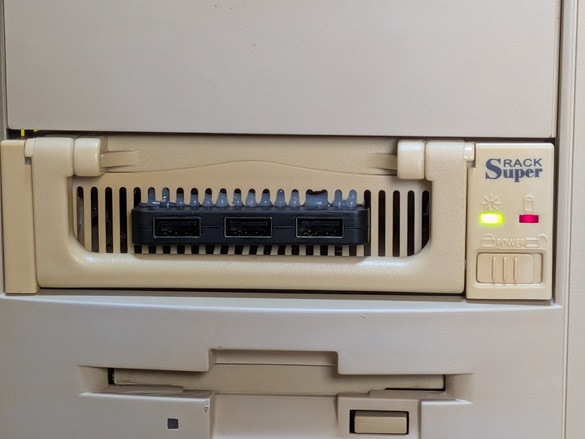

HD ケースのフロント部分を切り抜きはめ込みました

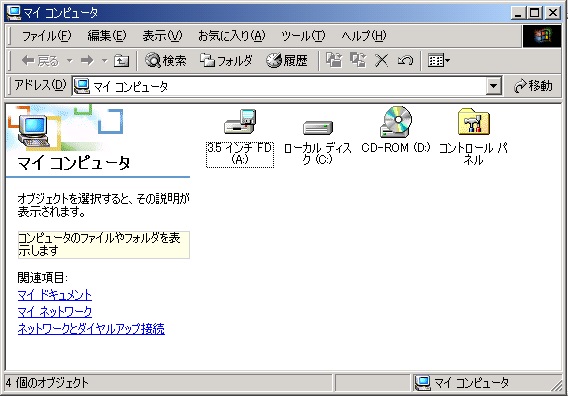

・ドライブ構成
Ａドライブ = ＦＤＤ（3.5 inch）
Ｃドライブ = ＨＤＤ（Windows 2000 Pro）
Ｄドライブ = ＣＤ-ＲＯＭ

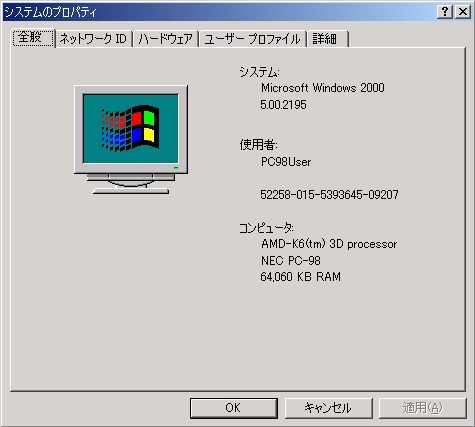

・OS
Microsoft Windows 2000 Professional
