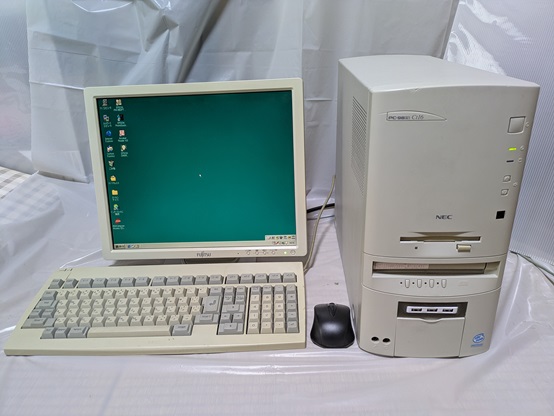

PC-9821Ct16/F は日本電気（NEC）が1996年6月に5代目「98MULTi CanBe」として発売したパーソナルコンピューターです。

所有する PC-9821Ct16/F の基本仕様と管理人が手を加えたところを紹介します。
◆ パンフレット
◆ 基本仕様
・CPU：intel Pentiumプロセッサ166MHz
・メインRAM：16MB最大：128MB
・ビデオRAM：2MB テキスト、グラフィック、アクセラレータ表示用
・表示能力：640×400ドット(16色)、640×400/480ドット（256色)
・ウィンドウ：64ビットウィンドウアクセラレータ標準搭載
アクセレータ640×480ドット(256色/65,536色/1,677万色)、800×600(256色/65,536色/1,677万色)、
1,024×768ドット(256色/65,536色)ビデオアクレーション機能搭載
・フロッピィディスク：3.5インチフロッピィディスクドライブ(3モード対応×1)
・ハードディスク：1.6GB
・CD-ROM：4倍速、4連装
・拡張スロット：PCIスロット×2、専用固定ディスクドライブベイ x1
・サウンド機能：PCM録音・再生機能(ステレオ、量子化8ビット/16ビット、
プリングレート11.025KHz/22.05KHz/44.1KHz)
：FM音源機能(エンハンスドFM音源機能:標準FM音源[FM音源6音、リズム
音源6音、SSG音源3音]、拡張FM音源[FM音源最大20音]）
：MIDI音源機能(XG,GS演奏モード対応、最大同時32音、最大パート数16、
音色数[楽器676種、ドラムキット21種]、各種エフェクト機能搭載）
・テレビ機能：受信チャンネル:VHF(1〜12ch)、UHF(13〜62ch)、ケーブルTV(13〜38ch)
・通信機能：モデム（データ転送速度 28,800bps(V.34)、エラー訂正V.42、MNP4、データ圧縮V.42bis
MNP5）
：FAX（データ転送速度 14,400bps(V.17)、FAX制御 クラス1,2 ハンズフリー電話機能対応）

※ NEC PC-9821Ct16/F カタログより
◆ 管理人が手を加えたところ
※最初に現在使用していないデバイス「テレビチューナー」と「モデム」を取り外します。
これは使用していないにも関わらずリソースを無駄に消費しているのでリソース確保のため取り外します。

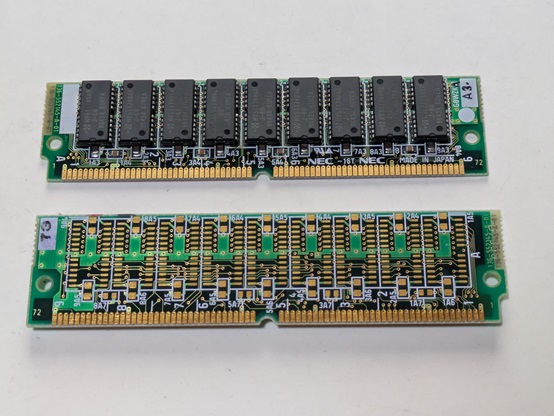

・メモリ
NEC NEC-16T X 2 に換装

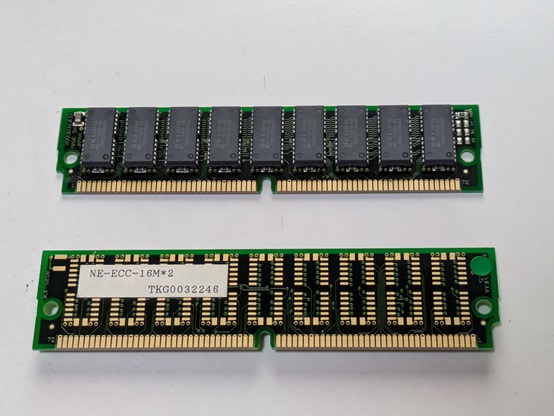

I-O DATA NE-ECC-16M X 2 を増設



メモリ合計 32MB x 2 = 64MB



・ベンチマーク

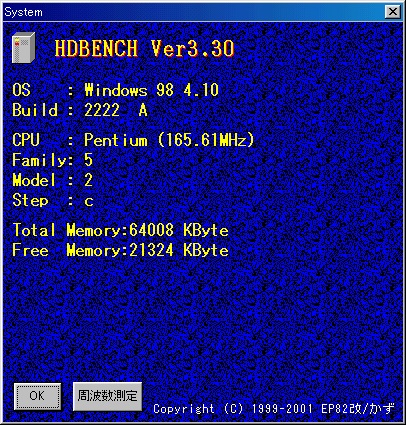

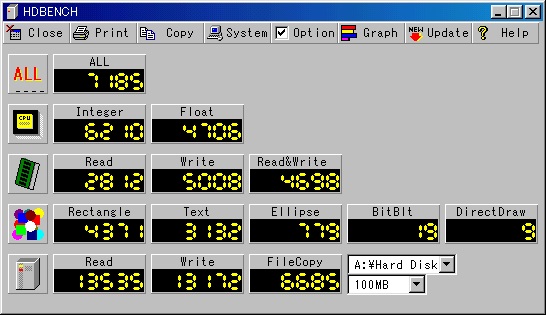

ベンチマークソフト HDBENCH 3.30 による CPU、メモリ、その他等の測定結果





・HDD

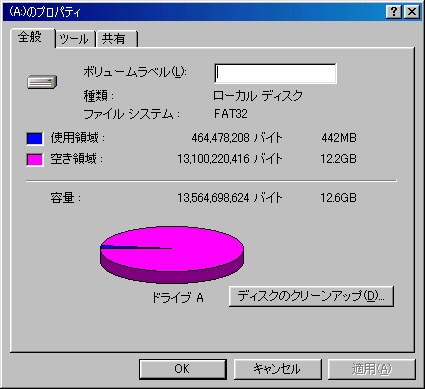

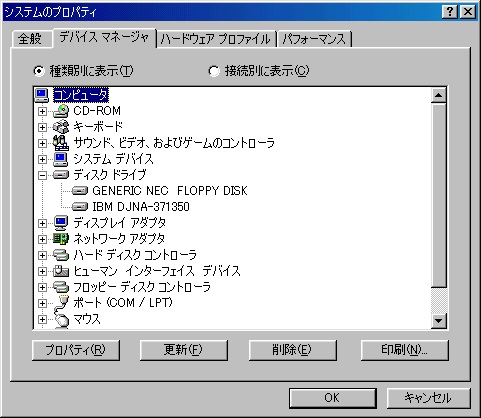

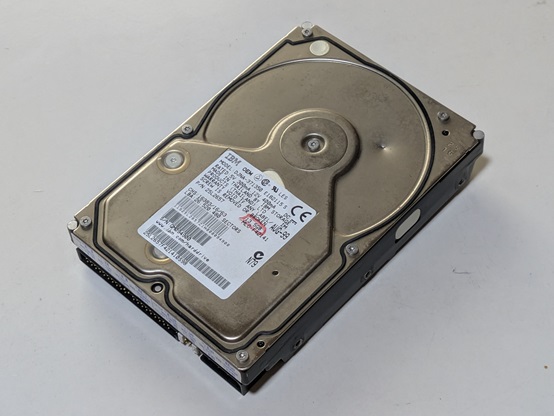

IBM DJNA-371350（13GB） に換装







・ＰＣＩスロット 1

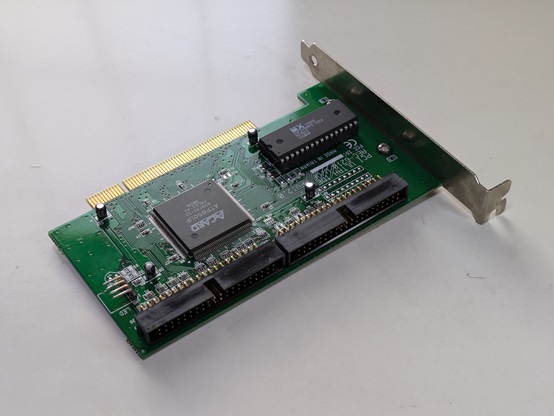

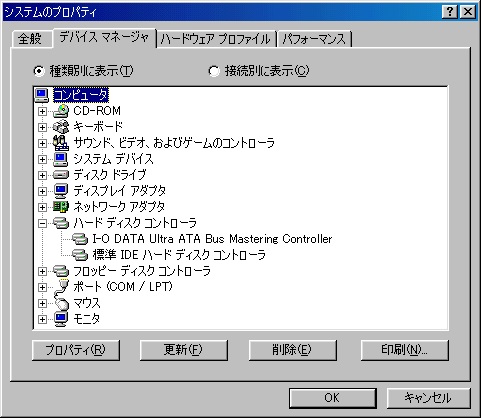

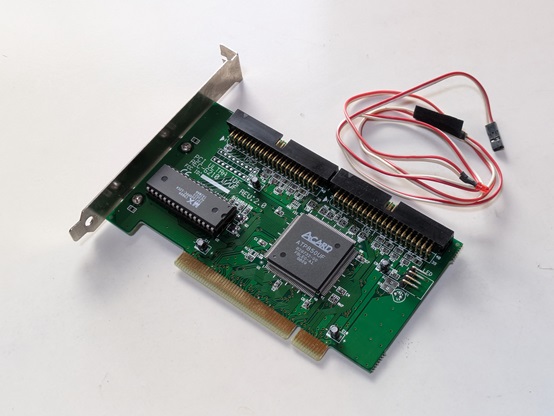

UltraATA インターフェースボード I-O DATA UIDE-98 を増設





I-O DATA UIDE-98 を増設すると HDD アクセス用 LED ランプが点灯しなくなるので UIDE-98 から直接 LED ランプを繋げます
LED ランプは古い PC から取り外した HDD アクセスランプを流用します

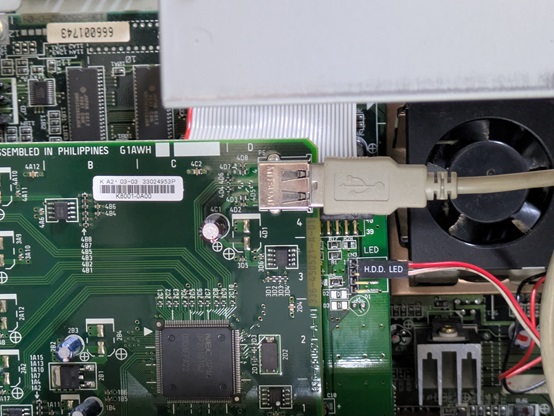

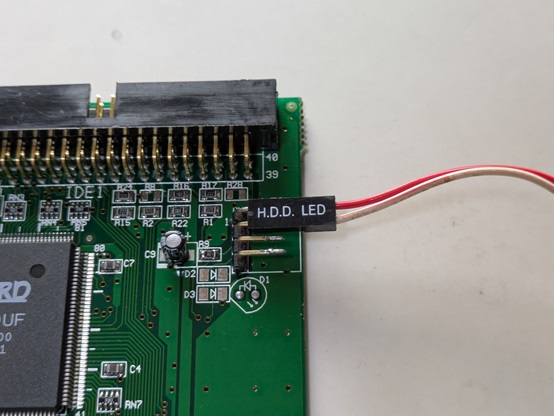

UIDE-98M の IDE1 の右下にコネクタがあります
このコネクタには LED の文字がありますので上部の 2 ピンに LED ランプのコネクタを差し込みます
上側が + になりますので間違わないように差し込みます






元々付いていた LED ランプは基盤に付いているためフロント各種コネクタの上部にある蓋を取り外し増設した USB HUB の隙間に取付ました


これで HDD アクセスランプが点灯して外から目視出来るようになります


・ＰＣＩスロット 2

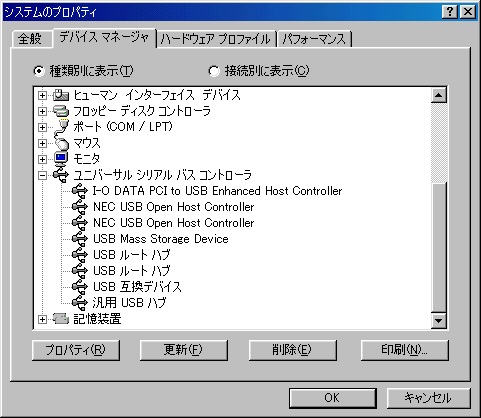

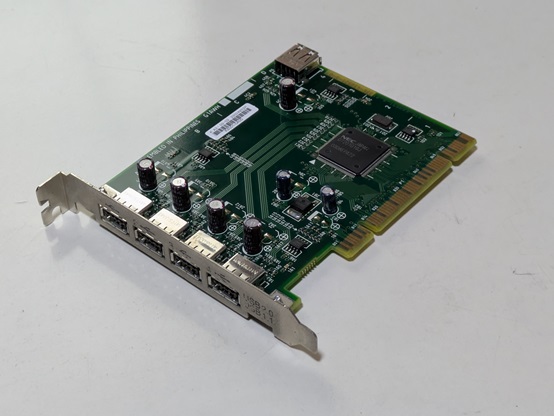

USB ボード I-O DATA USB2-PCI3 を増設





・ＰＣＩスロット 2 接続機器 外側 1/4

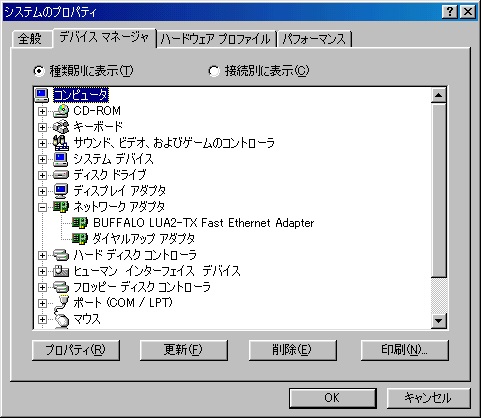

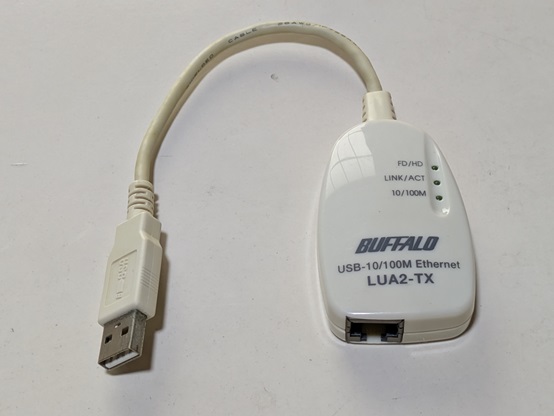

LAN BUFFALO LUA2-TX を接続





・ＰＣＩスロット 2 接続機器 外側 2/4

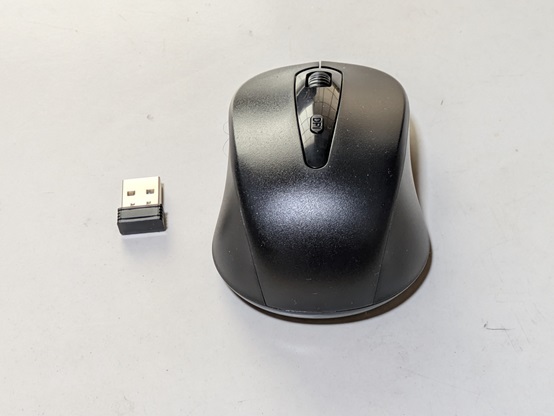

USB ワイヤレスマウス E-MOU-2 を接続





・ＰＣＩスロット 2 接続機器 外側 3/4

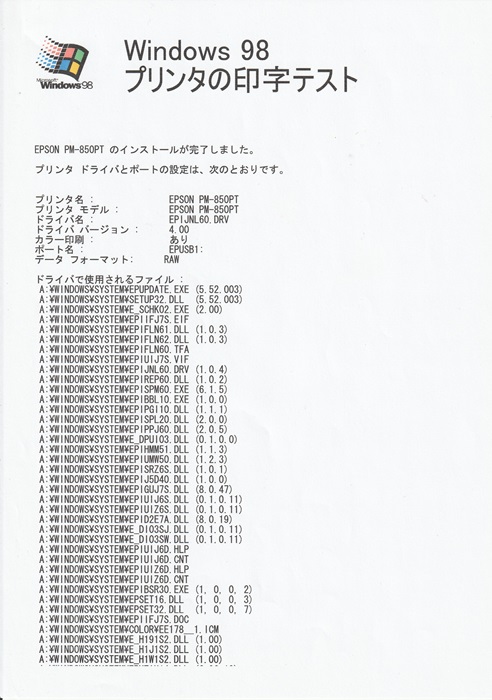

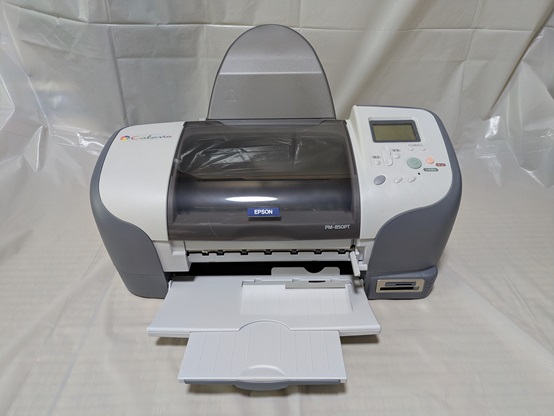

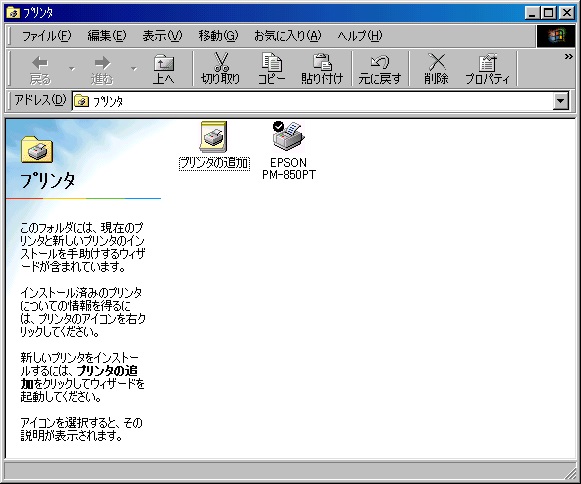

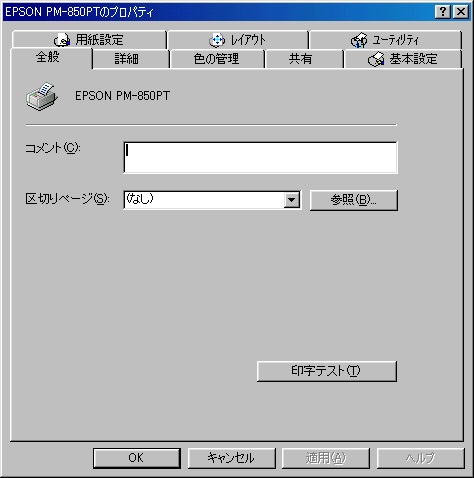

プリンタ EPSON PM-850PT を接続（適時接続）









・ＰＣＩスロット 2 接続機器 外側 4/4

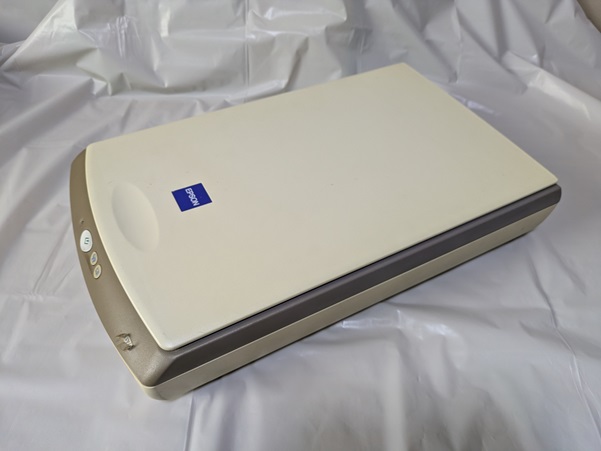

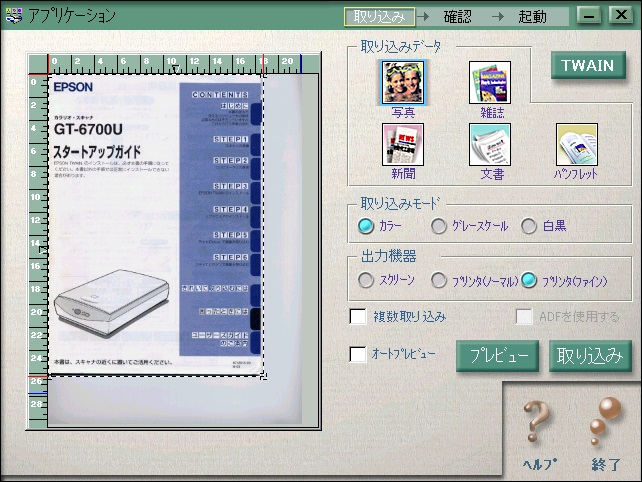

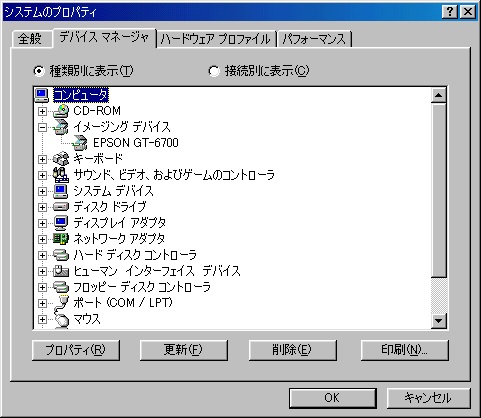

スキャナ EPSON GT-670 を接続（適時接続）

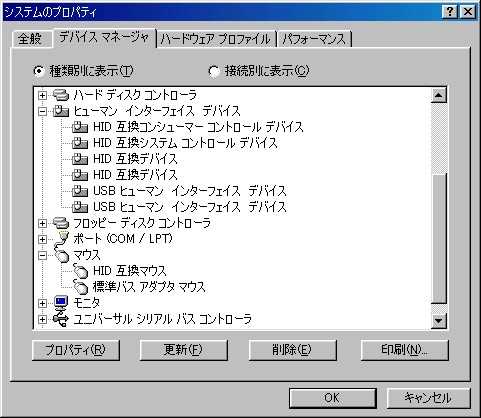

・ＰＣＩスロット 2 接続機器 内側

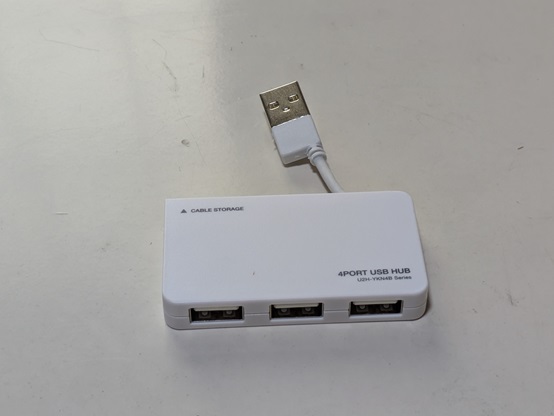

USB HUB ELECOM U2H-YKN4B を接続



延長コードを接続しフロントパネルへ持っていき ELECOM U2H-YKN4B を接続

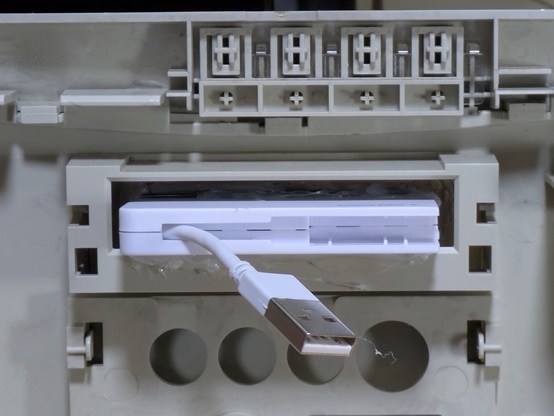

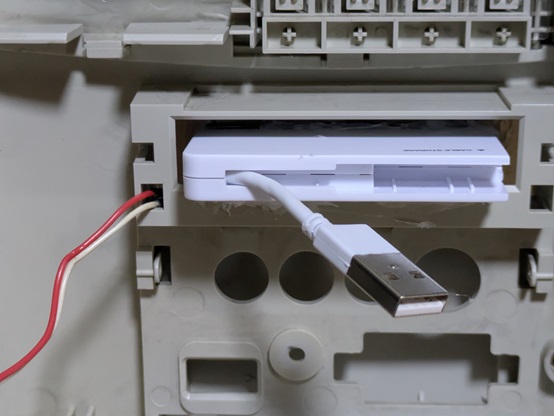

フロントパネル裏側

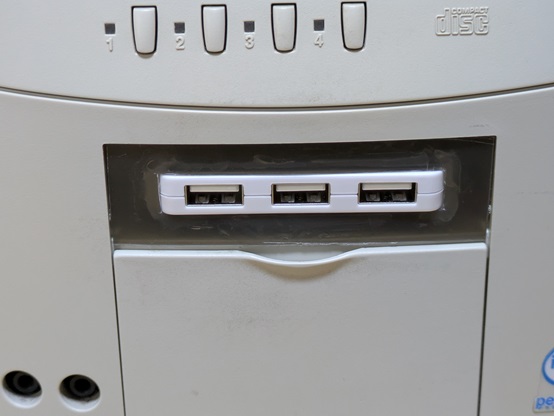

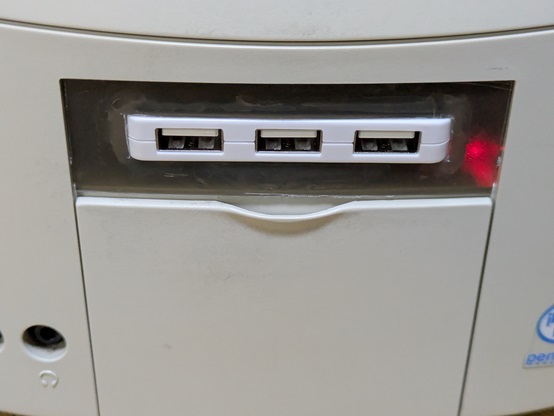

フロントパネル表側



・ＰＣＩスロット 2 接続機器 外側 予備

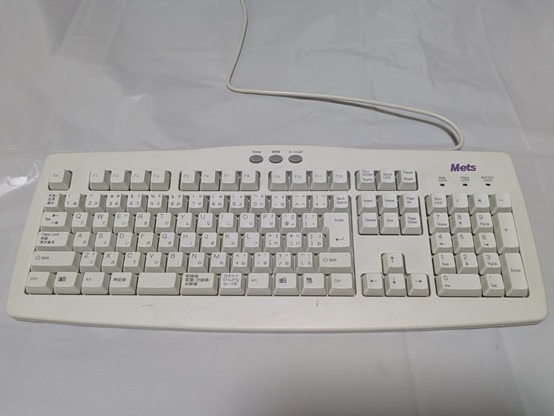

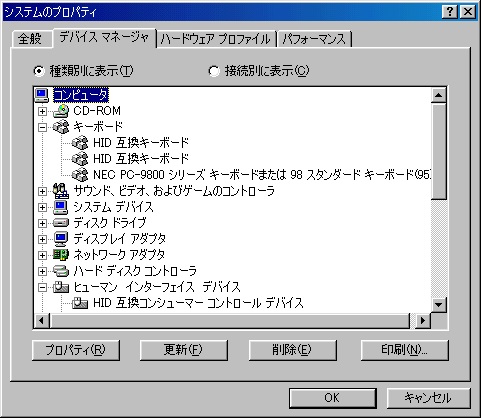

USB キーボード Nets CKB-003 を接続

普段は NEC の PC-9800 用のキーボードを使っていますが今後故障等で使えなくなってしまった場合に USB キーボードを接続してみました
PC-9800 専用のキーは使えませんがそれ以外は問題なくつかえました
「COPY」キーは「Print Screen」キーに置き換わっていました
「半角/全角」キーからの入力切替は出来ませんでしたが「アプリケーション」キーより入力切替ができますし「ウィンドウズ」キーも使えます

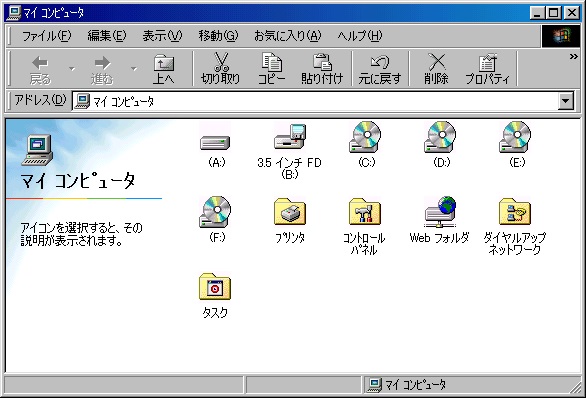

・ドライブ構成
Ａドライブ = HDD（Windows 98 SE）
Ｂドライブ = FDD（3.5 inch）
Ｃドライブ = CD-ROM１（4連装 CD-ROM 1/4）
Ｄドライブ = CD-ROM２（4連装 CD-ROM 2/4）
Ｅドライブ = CD-ROM３（4連装 CD-ROM 3/4）
Ｆドライブ = CD-ROM４（4連装 CD-ROM 4/4）

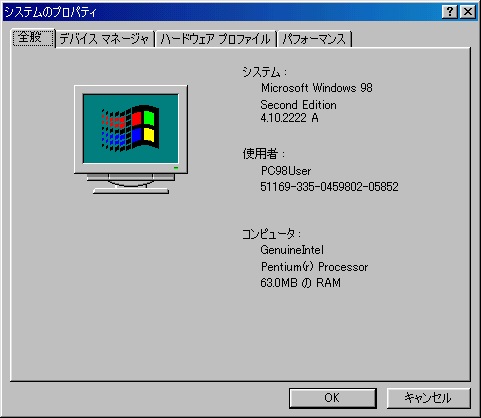

・OS
Microsoft Windows 98 SE
