★PC関係　≫　PC・機器・その他等　≫　PC-98 シリーズ　≫　PC-9821As/U2★
PC-9821As/U2 は日本電気（NEC）が1993年2月に発売したパーソナルコンピューターです。

所有する PC-9821As/U2（3.5inch FDD X 2 仕様） の基本仕様と管理人が手を加えたところを紹介します。
◆ パンフレット
◆ 基本仕様
・CPU：i486DX33MHz
・メインRAM：3.6MB最大：14.6MB
・ビデオRAM：256KB
・フロッピィディスク：3.5インチフロッピィディスクドライブ(2モード対応) x 2
・拡張スロット：汎用拡張スロット(Ｃバス) × 4、メモリ専用スロット × 1、ＨＤＤ専用スロット × 1、
フロント拡張スロット × 1
・サウンド機能：PCM/FM6/リズム6/SSG3

※ NEC PC-9821As/U2 カタログより
◆ 管理人が手を加えたところ

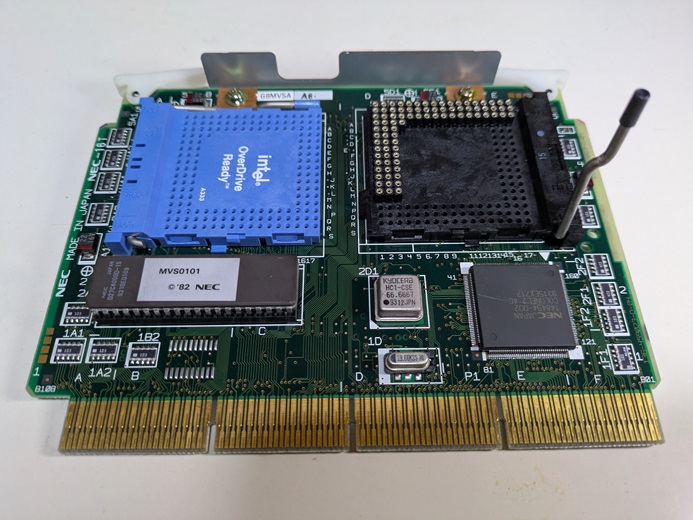

・CPU

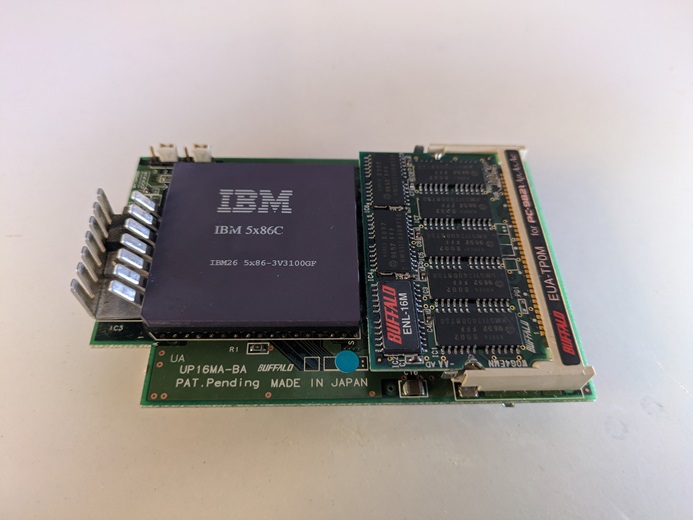

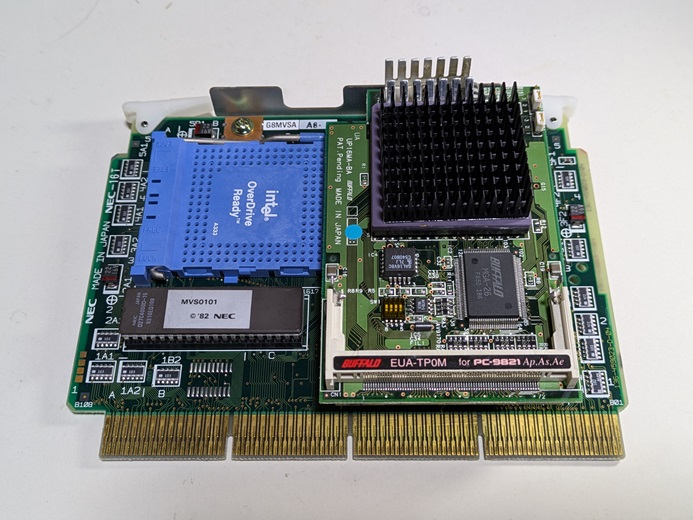

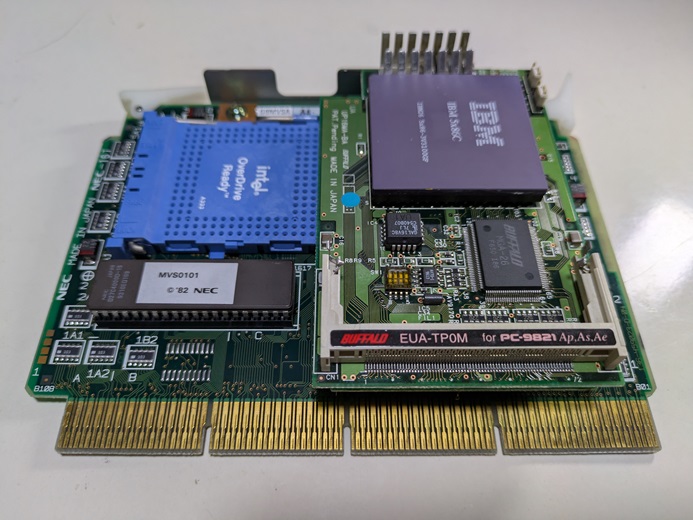

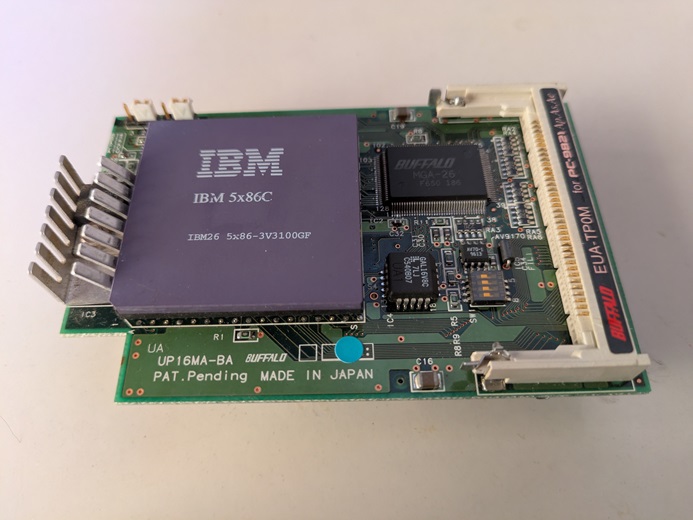

ハイパー CPU MELCO (現BUFFALO) EUA-TP 100MHz に換装



しかし、このハイパー CPU は中古で購入したため通称「下駄」がありません。
そこでピンヘッダーを使い「下駄」を自作します。

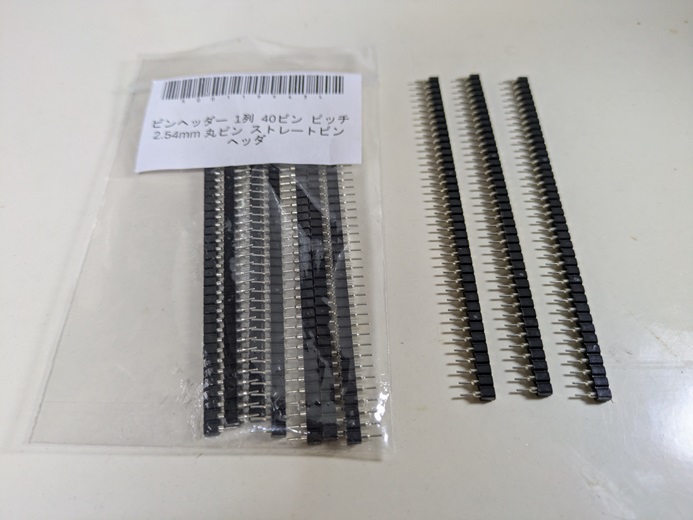

Amazon で購入した 2.54mm 丸ピン ストレートピンヘッダを使います。

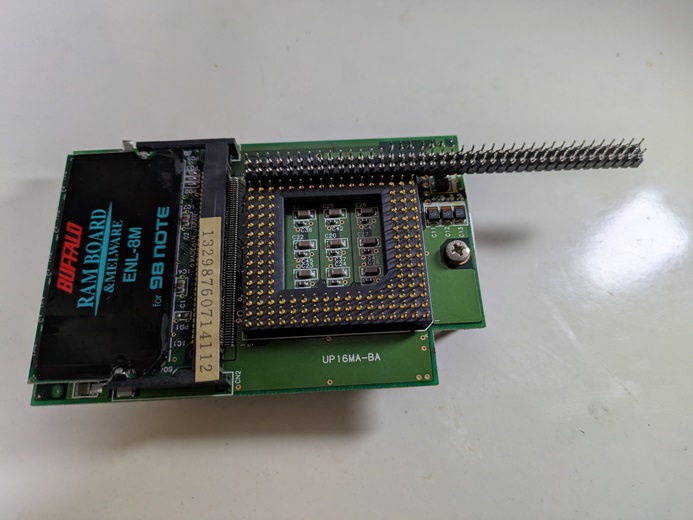

下の写真のようにハイパー CPU の足にピンヘッダーを差し、余分なところをカットします。
このピンヘッダーを PC 本体の CPU ソケットに差し込み固定します。
これで「下駄」の完成です。









最後にヒートシーキングを貼り付けて完了です。



なお、EUA-TP には Cyrix Cx5x86-GP100 が使われている事になっていますが IBM が委託生産している関係で自社ブランドで販売しているので２種類の CPU を使っているようです。
※中身は全く同じなので CPU 測定ソフトでは Cyrix Cx5x86 と表示されます。

CPU ベンチマークソフト CPUBENCH 測定結果



・メモリ

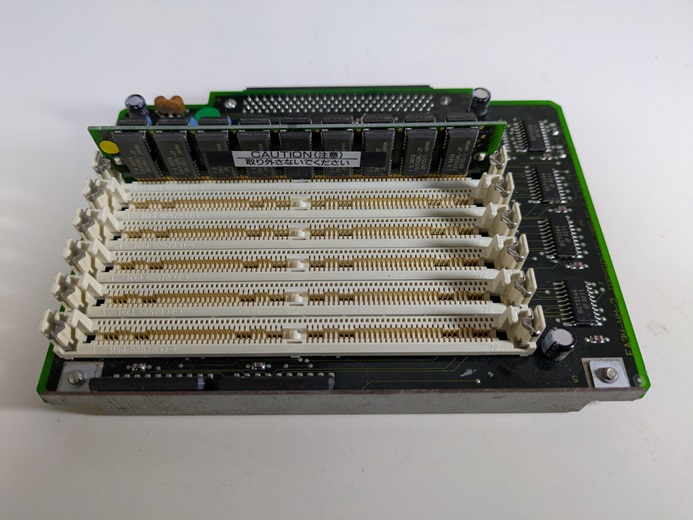

メモリ専用スロットに PC-9801FA 用の I-O DATA FA34-4M-2(4MB) を流用増設



FA34-4M-2(4MB) に MELCO (現BUFFALO) 2004XMC-D(2MB) を２枚増設

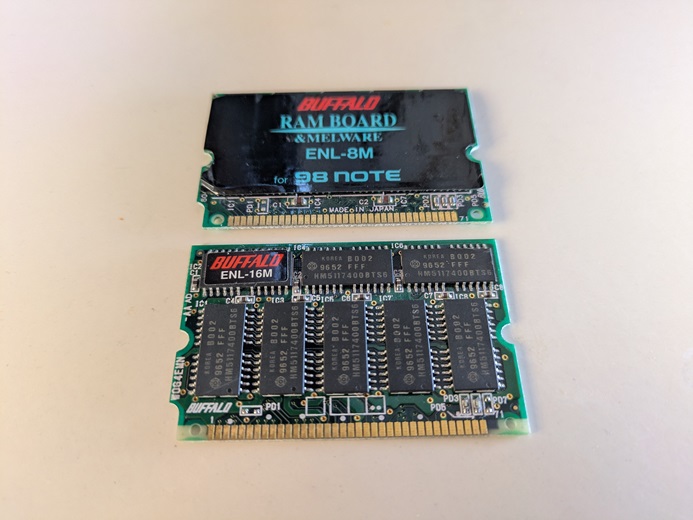

ハイパー CPU MELCO (現BUFFALO) EUA-TP に ENL-16MB と ENL-8MB を増設







メモリの合計はメモリ専用スロット 4MB + 2MB + 2MB ハイパー CPU 24MB + 3.6MB(元々のメモリ) で 35.6MB



・HDD

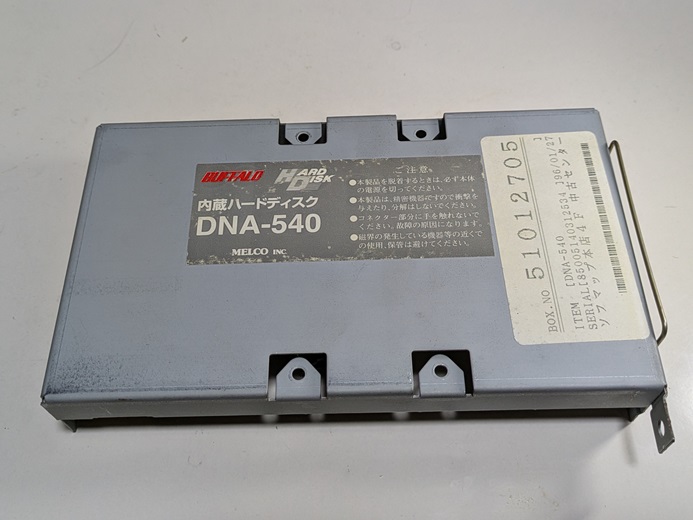

HDD 専用スロットに MELCO (現BUFFALO) DNA-540 を増設

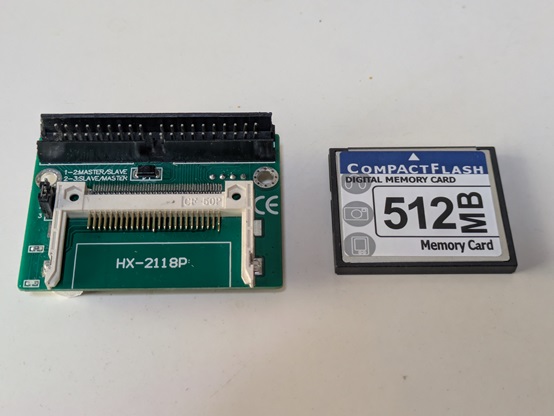

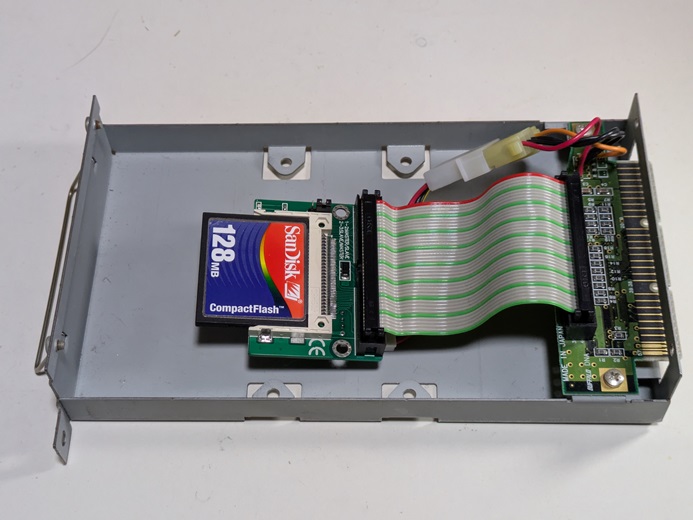

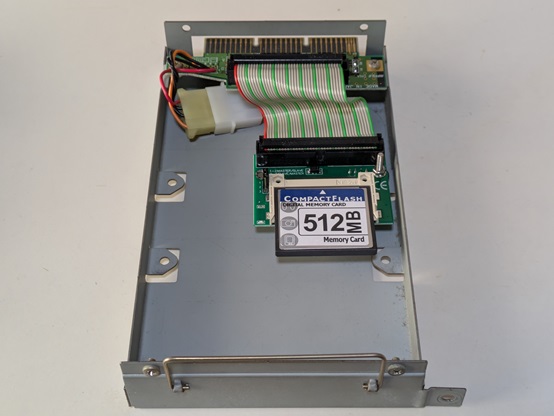

HDD を 変換名人 CFIDE-401LA + CFカード M2512A 512MB に換装







・ベンチマーク

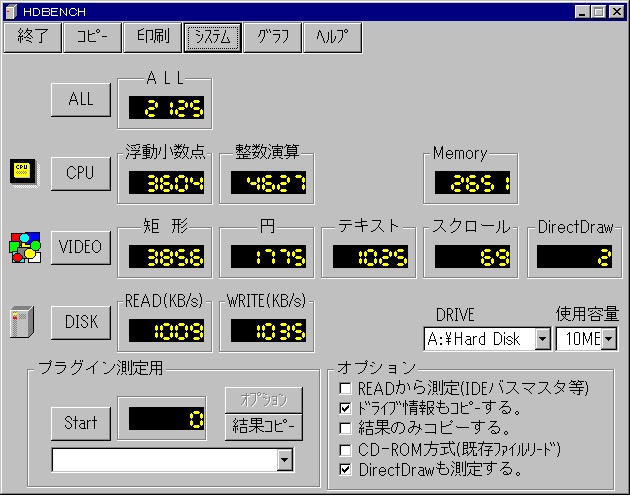

ベンチマークソフト HDBENCH 2.61 による測定結果



以外と低かった・・・

・Ｃバス１

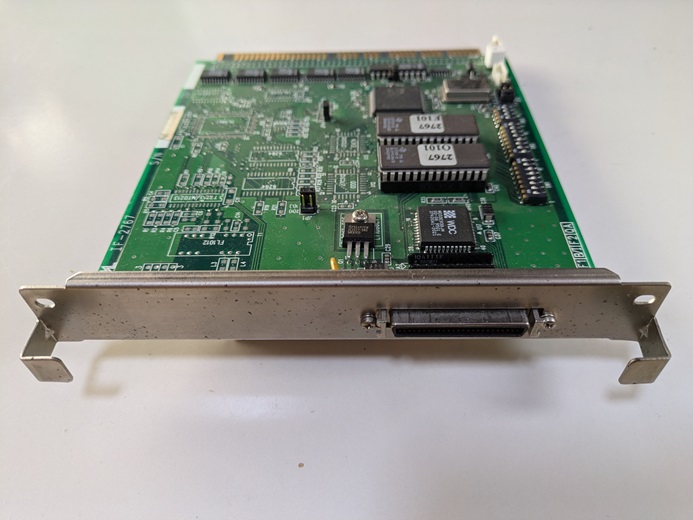

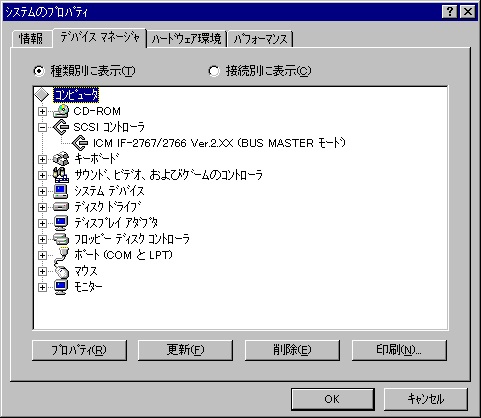

SCSI ボード ICM IF-2767 を増設





・Ｃバス2
現在未使用

・Ｃバス3

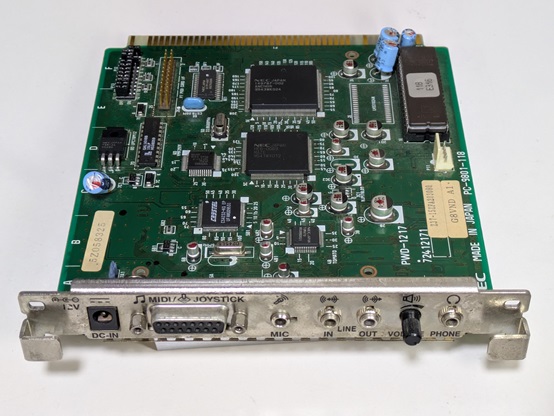

サウンドボード NEC PC-9801-118 を増設

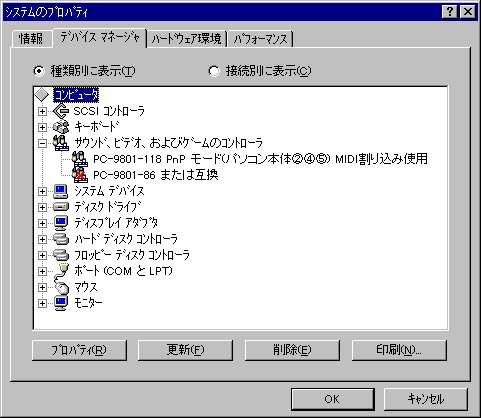

元々マザーボードにあった PC-9801-86 互換システムを切り離し PC-9801-118 に変更



・Ｃバス4

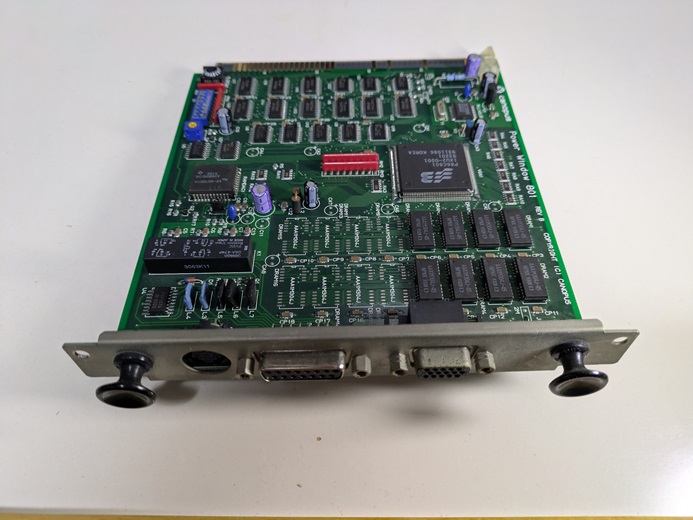

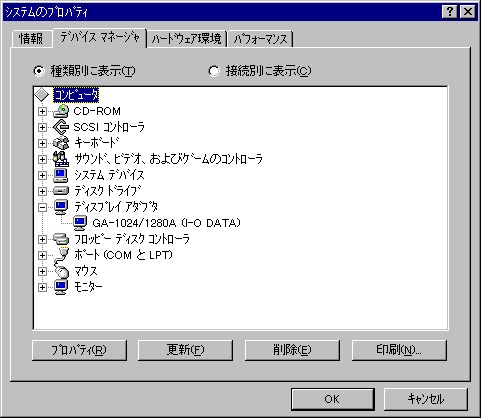

ウィンドウアクセレータボード I-O DATA GA-1024A を増設

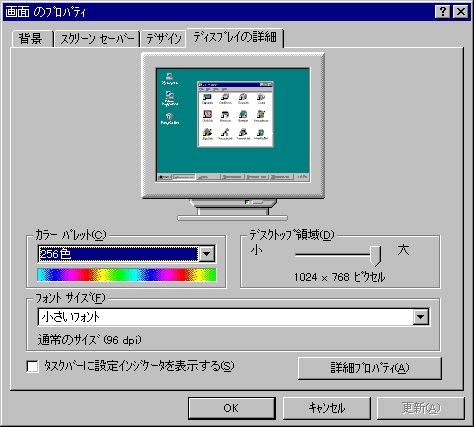

解像度： 1,024 x 768、 色数： 256色まで設定できますので、解像度： 1,024 x 768、 色数： 256色に設定

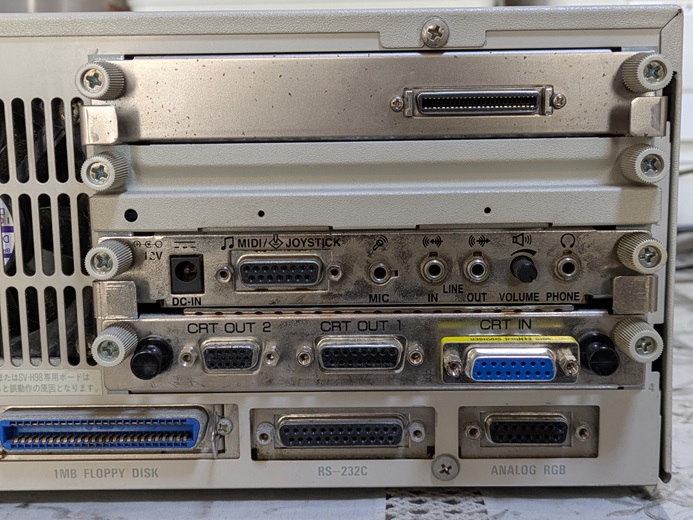

・Ｃバス部背面画像



・SCSI接続 ID：0

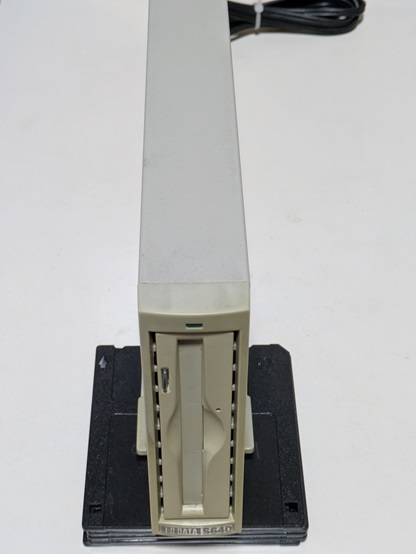

MO ドライブ I-O DATA MOF-S640 を増設

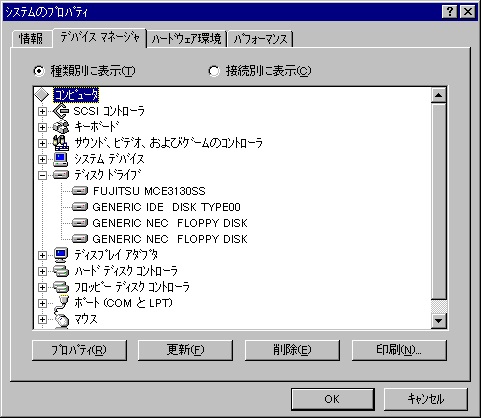

内蔵されているディスクは Fujitsu MCE3130SS



・SCSI接続 ID：1

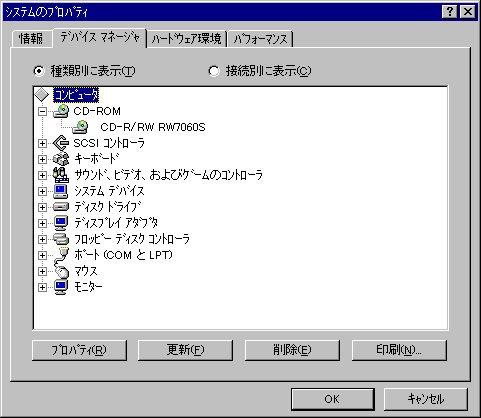

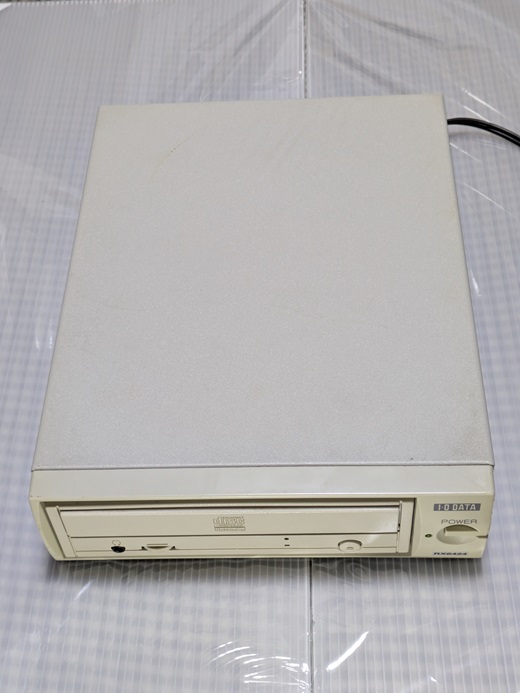

CD-RW ドライブ I-O DATA CDRW-RX6424G を増設

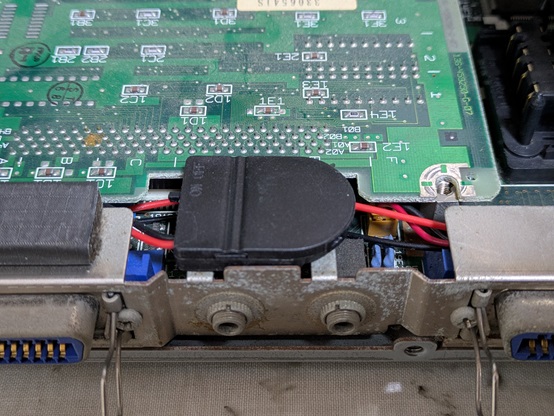

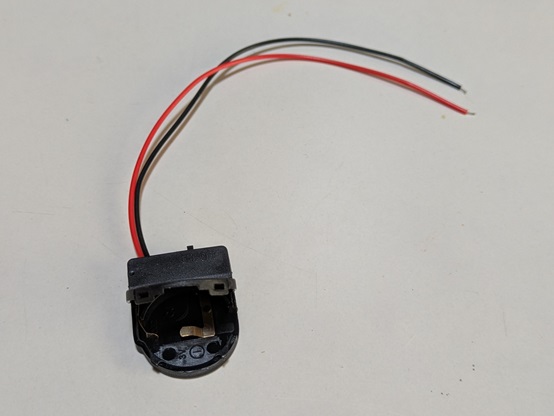

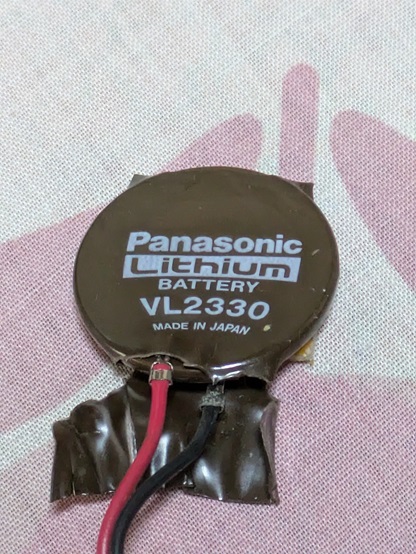

・ボタン電池のホルダー化
元々付いていたボタン電池をホルダー化してボタン電池の交換を楽にした

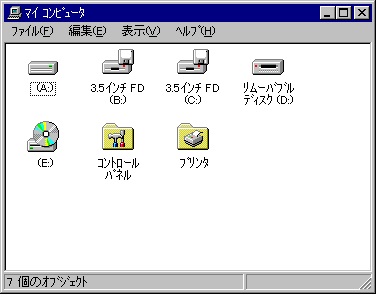

・ドライブ構成
Ａドライブ = ＨＤＤ（Windows95）
Ｂドライブ = ＦＤＤ（3.5 inch）
Ｃドライブ = ＦＤＤ（3.5 inch）
Ｄドライブ = MO
Ｅドライブ = CD-RW



・OS
Microsoft Windows95
