★PC関係　≫　PC・機器・その他等　≫　PC-98 シリーズ　≫　PC-9801FA/U7★
PC-9801FA/U7 は日本電気（NEC）が1992年1月に発売したパーソナルコンピューターです。

所有する PC-9801FA/U7（3.5inch FDD X 2 仕様） の基本仕様と管理人が手を加えたところを紹介します。
◆ パンフレット
◆ 基本仕様
・CPU：intel i486SX16MHz
・メインRAM：1.6MB最大：14.6MB
・ビデオRAM：256KB
・表示能力：640×400px(4096色中16色)、640×200px(4096色中16色)
・フロッピィディスク：3.5インチフロッピィディスクドライブ(2モード対応×2)
・ハードディスク：100MB
・拡張スロット：汎用拡張スロット(Ｃバス)×4、メモリ専用スロット×1、ＨＤＤ専用スロット×1
・サウンド機能：FM音源3和音、SSG音源3和音

※ NEC PC-9801FA カタログより
◆ 管理人が手を加えたところ
・CPU
ハイパーCPU MELCO (現BUFFALO) EUF-H 96MHz に換装


・メモリ
ハイパーCPU MELCO (現BUFFALO) EUF-H に ENL-16MB と ENL-16MB を増設

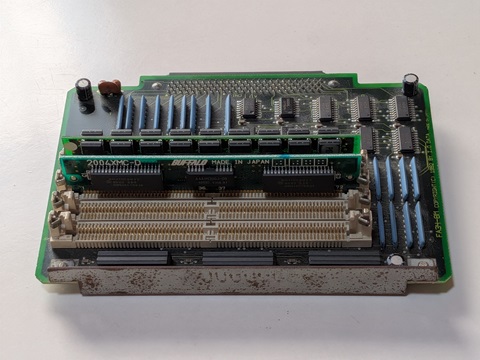

メモリ専用スロットに I-O DATA FA34-8M(PIO-HEX-8M) を増設

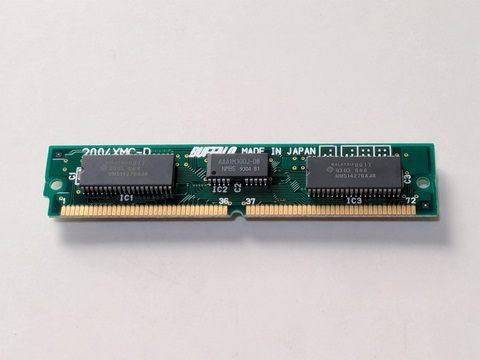

I-O DATA FA34-8M に MELCO (現BUFFALO) 2004XMC-D 2MB を増設





メモリ合計 16MB + 16MB + 8MB + 2MB + 1.6MB(元々のメモリ) = 43.6MB になります。




※追記

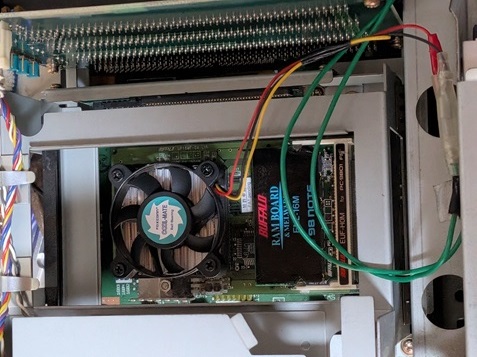

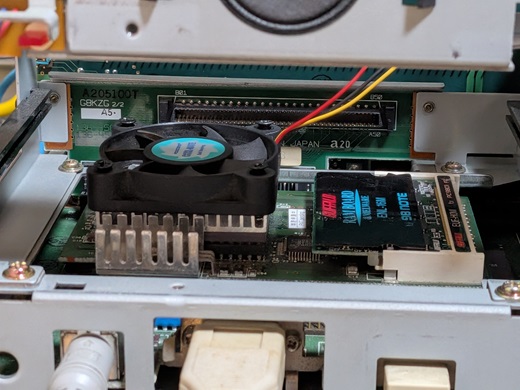

EUF-H がかなりの熱を持つようになってきたので CPU ファンを取り付けました
この結果メモリ専用スロットに I-O DATA FA34-8M(PIO-HEX-8M) を取り付けることが出来なくなってしまいました

Windows 95 を動かす分には EUF-H に搭載の 32 MB のメモリで十分なので問題ありません

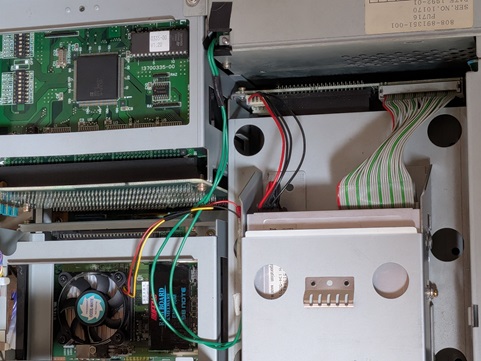

ちなみに CPU ファンの電源は本体電源ユニットから分岐させました







・Ｃバス１
SCSIボード TEAC(ティアック) IF-WBC SCSI-2 を増設

※標準搭載の SCSI ボード PC-9801FA-02 を取り外しTEAC(ティアック) IF-WBC SCSI-2 を増設



IF-WBC 用のドライバがないため NEC PC-9801-55 / PC-9801-92 互換として認識されています



・Ｃバス２
未使用

・Ｃバス３
LANボード MELCO (現BUFFALO) LGY-98 を増設





・Ｃバス４

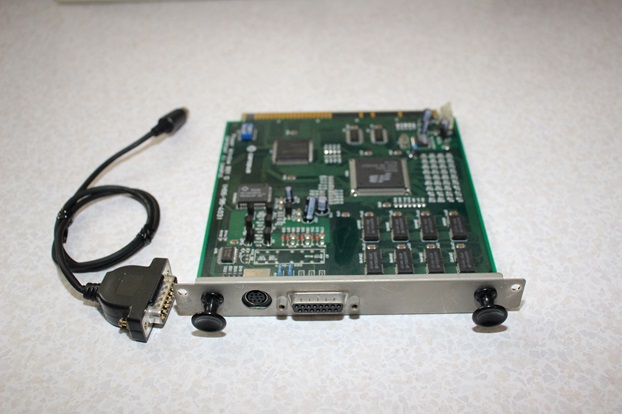

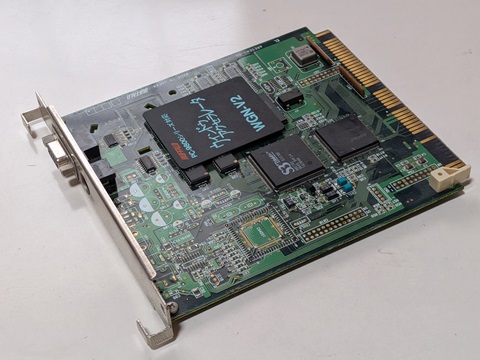

ウィンドウアクセラレータ Canopus PowerWindow 801G を増設

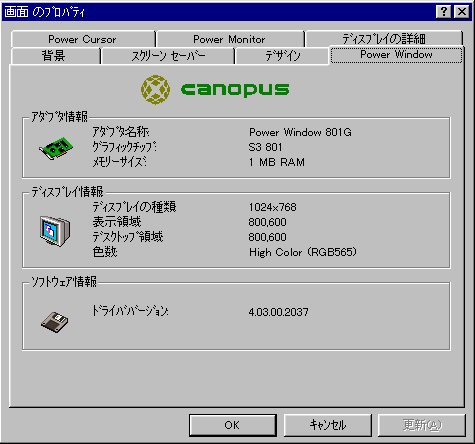

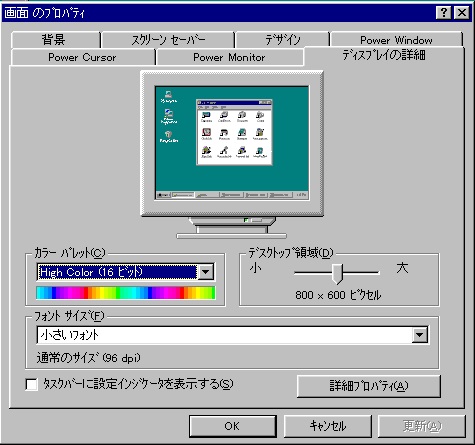

画面・画質設定はカラーパレット『256 色』、デスクトップ領域『1024 X 768』、カラーパレット『16 ビット』、デスクトップ領域『800 X 600』の設定ができます
現在はカラーパレット『16 ビット』、デスクトップ領域『800 X 600』に設定しています



・SCSI接続 ID：0
※標準搭載の HDD 100MB を取り外し BUFFALO　DSC-U13GTR を増設

DSC-U13GTR は BUFFALO 独自の SCSI → IED 変換回路内蔵
DSC-U13GTR の中にあるハードディスクを外し『変換名人 CFIDE-401LA』を取付
更に CFカード 『CF 200X』4GB を取付
CFカード 『CF 200X』4GB の内 2GB、2GB に分けて OS 領域とデータ領域にしています





・SCSI接続 ID：1
外付け MO ドライブ BUFFALO MOS-D640PH を増設
内蔵されているドライブは コニカミノルタ OMD-7061 640MB







・SCSI接続 ID：2
外付け CD-ROM ドライブ Logitec SCD-400 を増設



内臓されているドライブは TOSHIBA XM-3501TA です



・LAN 接続

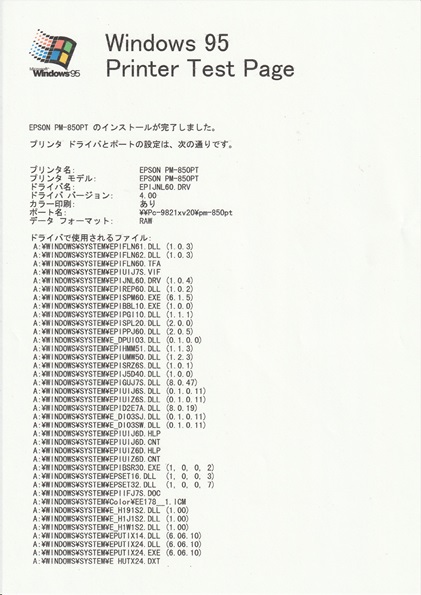

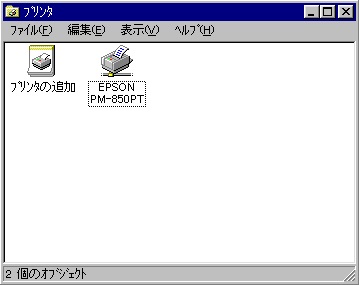

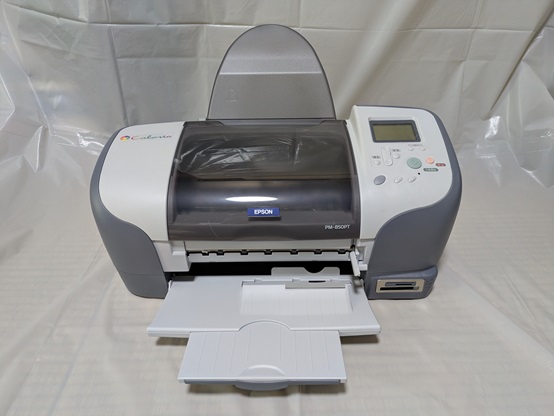

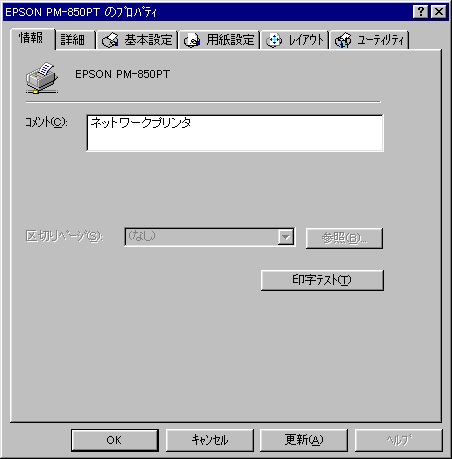

ネットワーク経由でプリンタ EPSON PM-850PT を接続

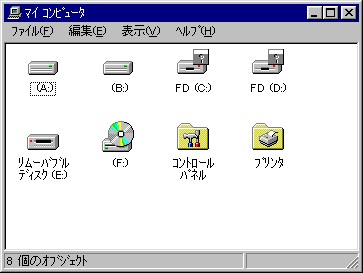

・ドライブ構成



Ａドライブ = ＨＤＤ（Windows95）
Ｂドライブ = ＨＤＤ（データ領域）
Ｃドライブ = ＦＤＤ（3.5 inch）
Ｄドライブ = ＦＤＤ（3.5 inch）
Ｅドライブ = リムーバブルディスク（ＭＯ）
Ｆドライブ = ＣＤ－ＲＯＭ

・OS

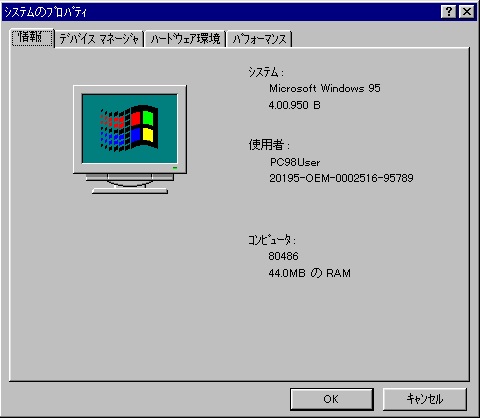

Microsoft Windows 95 B（OSR2）
