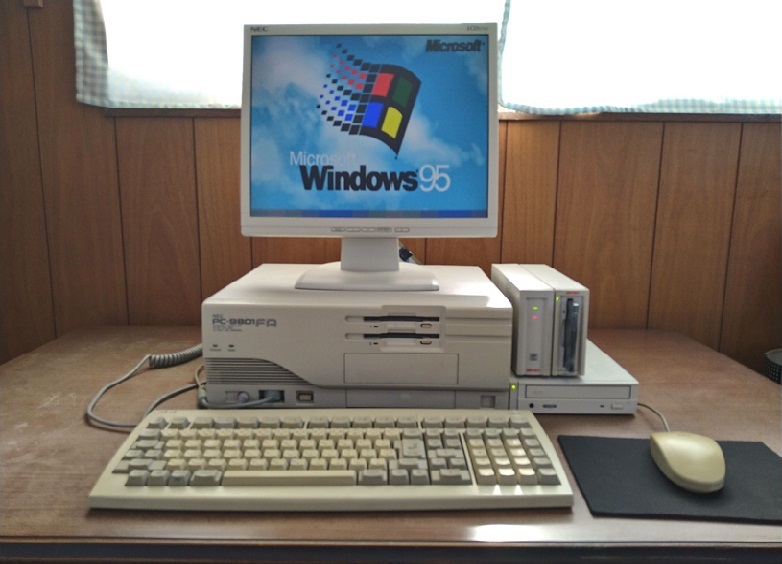

PC-9801FA/U2 は日本電気（NEC）が1992年1月に発売したパーソナルコンピューターです。

所有する PC-9801FA/U2（3.5inch FDD X 2 仕様） の基本仕様と管理人が手を加えたところを紹介します。

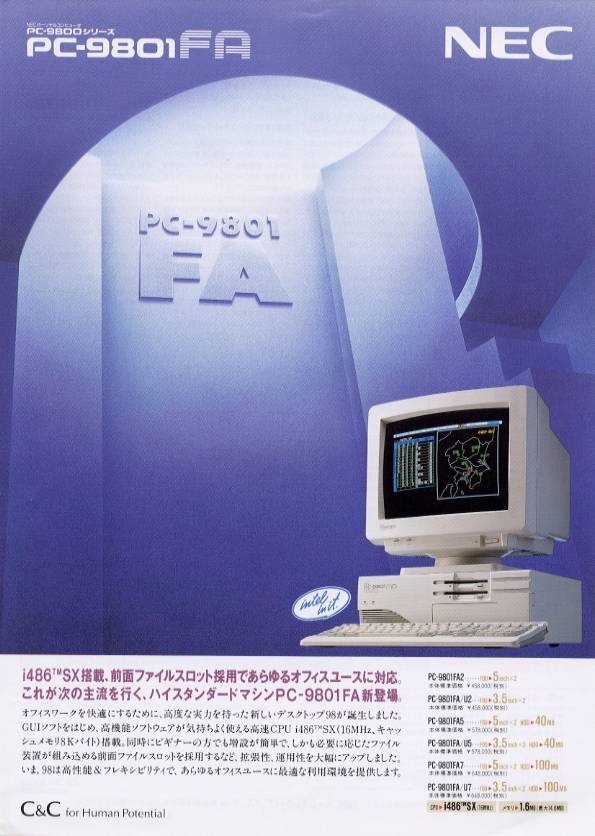

◆ パンフレット
◆ 基本仕様
・CPU：intel i486DX16MHz
・メインRAM：1.6MB最大：14.6MB
・ビデオRAM：256KB
・表示能力：640×400px(4096色中16色)、640×200px(4096色中16色)
・フロッピィディスク：3.5インチフロッピィディスクドライブ(2モード対応×2)
・ハードディスク：無し
・拡張スロット：汎用拡張スロット(Ｃバス)×4、メモリ専用スロット×1、ＨＤＤ専用スロット×1
・サウンド機能：FM音源3和音、SSG音源3和音

※ NEC PC-9801FA カタログより
◆ 管理人が手を加えたところ
・CPU

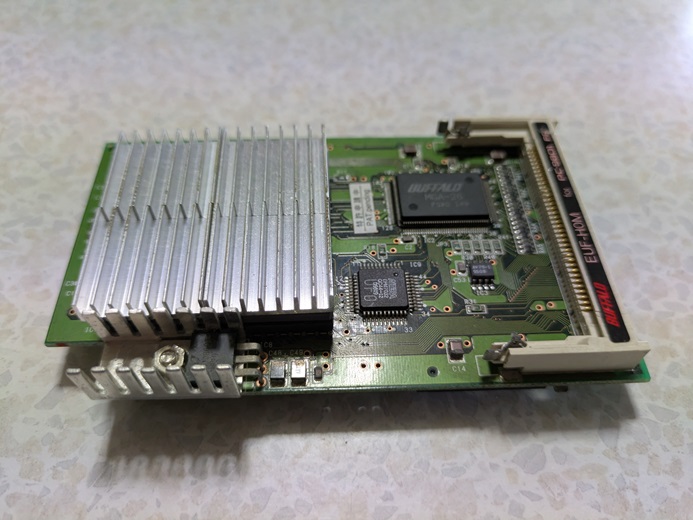

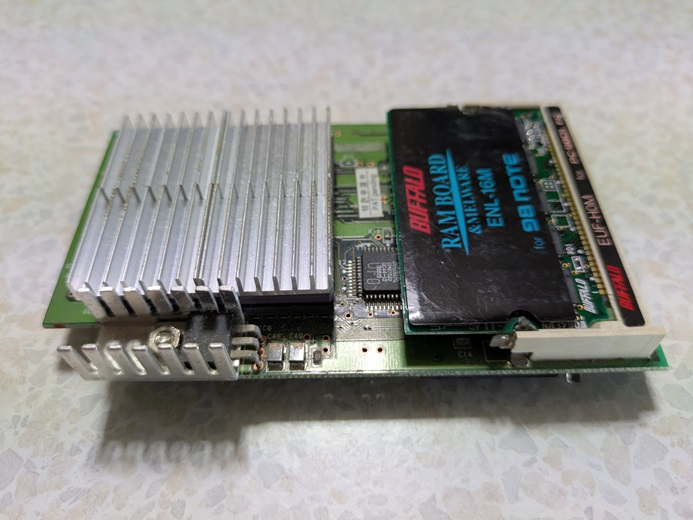

ハイパーCPU MELCO (現BUFFALO) EUF-H 96MHz に換装


・メモリ

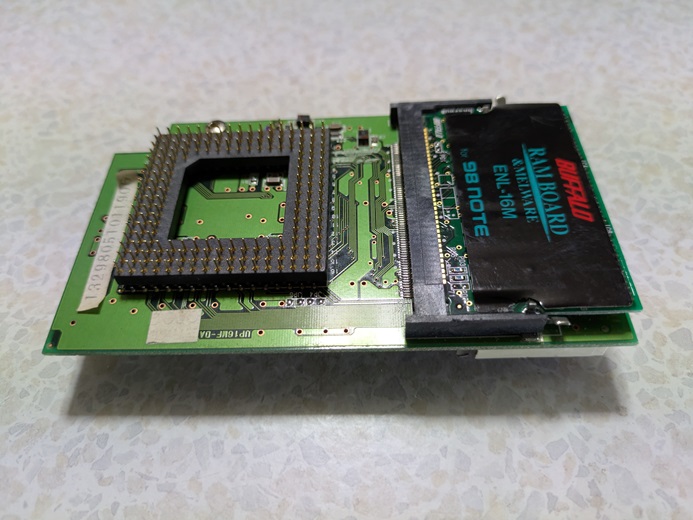

ハイパーCPU MELCO (現BUFFALO) EUF-H に ENL-32MB と ENL-16MB を増設

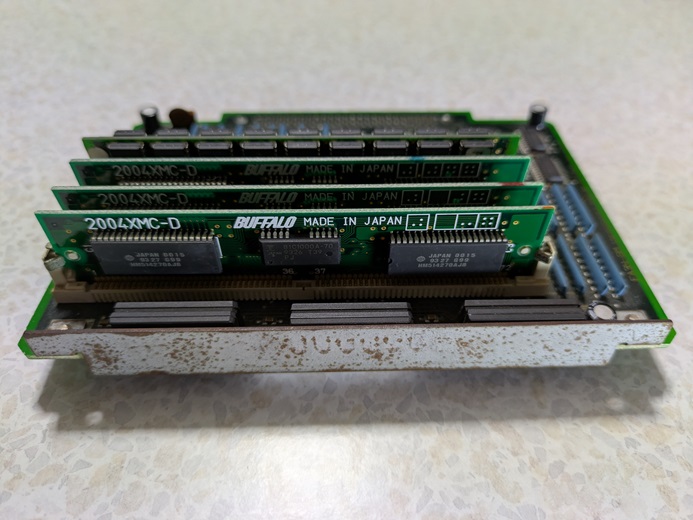

メモリ専用スロットに I-O DATA FA34-8M(PIO-HEX-8M) を増設

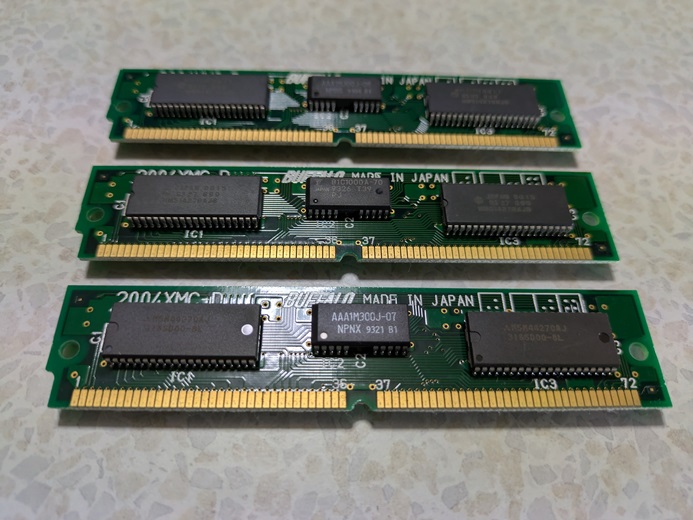

I-O DATA FA34-8M に MELCO (現BUFFALO) 2004XMC-D 2MB を２枚増設





メモリ合計 16MB + 16MB + 8MB + 2MB + 2MB + 2MB + 1.6MB(元々のメモリ) = 48MB になる計算ですがすメモリ専用スロットは 14.6MB まですか認識しないので実際は 47MB になります。



・Ｃバス１

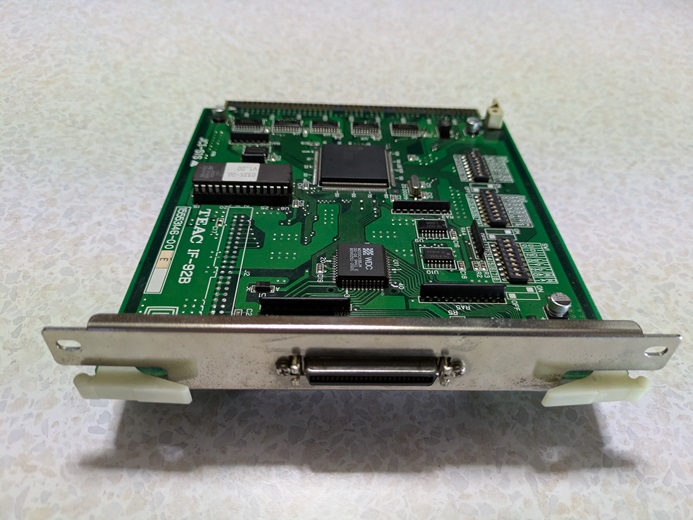

SCSIボード TEAC(ティアック) IF-WBC SCSI-2 を増設

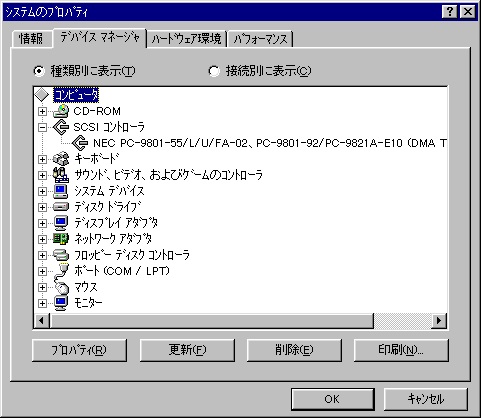

IF-WBC 用のドライバ等がないため NEC PC-9801-55 等互換として認識されています



・Ｃバス2

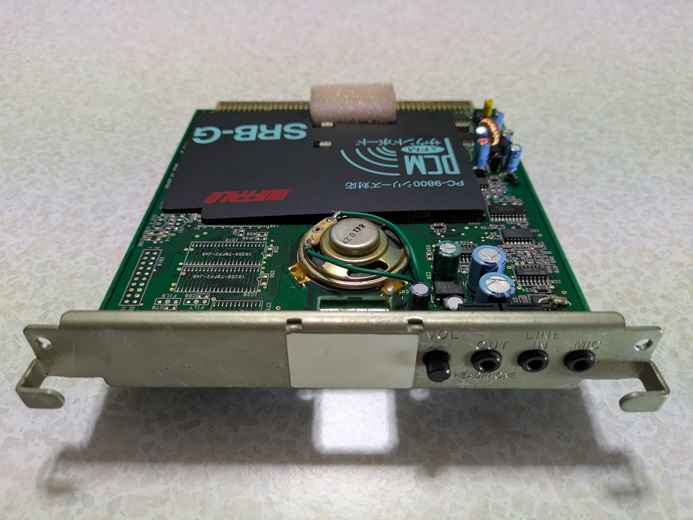

サウンドボード MELCO (現BUFFALO) SRB-G を増設





・Ｃバス3

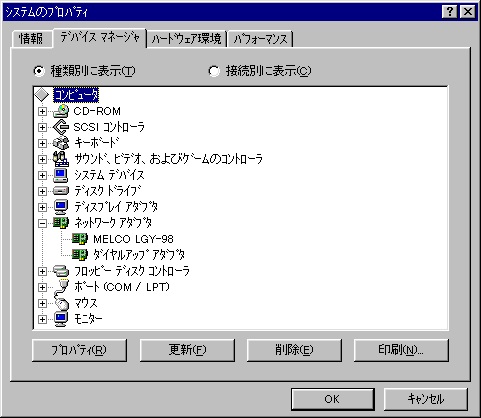

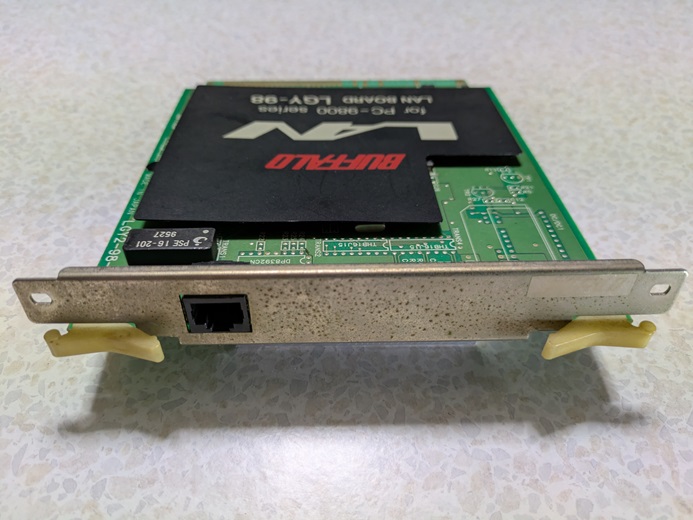

LANボード BUFFALO LGY-98（LGY2-98-BA） を増設





・Ｃバス4

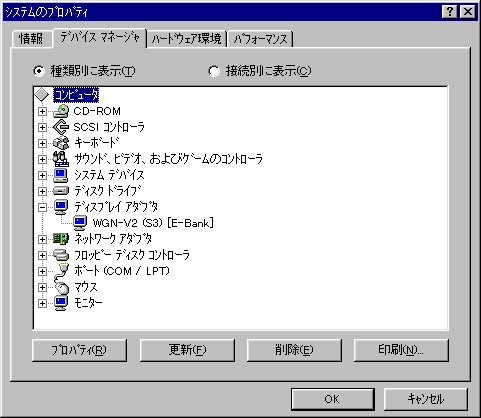

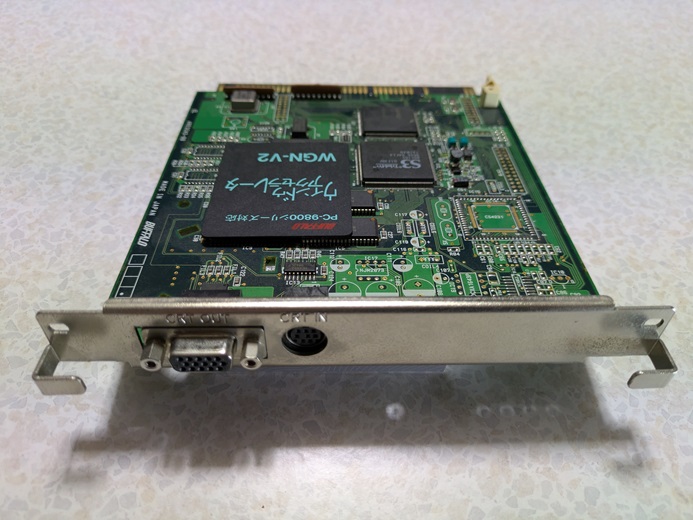

ウィンドウアクセラレータ BUFFALO WGN-V2 を増設

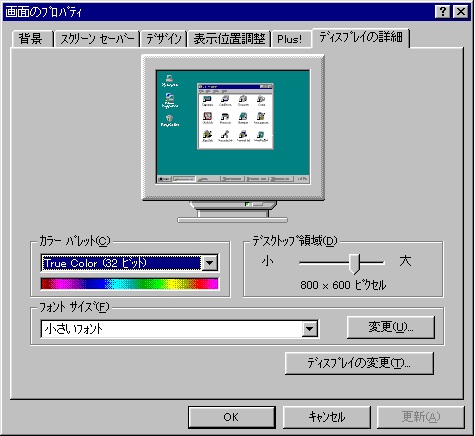

画面・画質設定はカラーパレット『32 ビット』、デスクトップ領域『1024 X 768』まで設定できます
現在はカラーパレット『32 ビット』、デスクトップ領域『800 X 600』に設定しています



・SCSI接続 ID：0

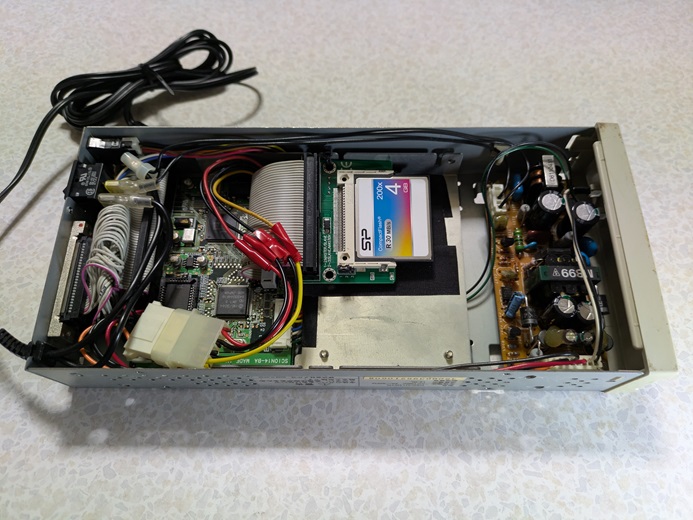

BUFFALO　DSC-U13GTR を増設
DSC-U13GTR は BUFFALO 独自の SCSI → IED 変換回路内蔵の外付けハードディスクです

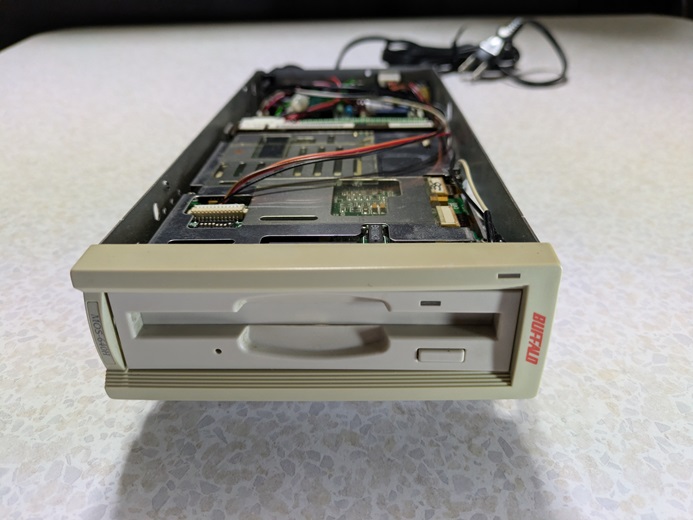

DSC-U13GTR の中にあるハードディスクを外し『変換名人 CFIDE-401LA』を取付
更に CFカード 『CF 200X』4GB を取付
CFカード 『CF 200X』4GB の内 2GB、1GB、1GB に分けて OS 領域とデータ領域にしています





・SCSI接続 ID：1

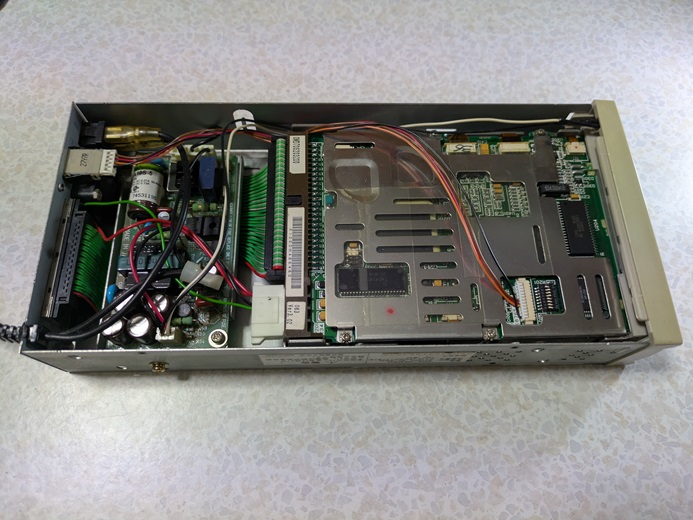

BUFFALO MOS-D640PH を増設
MOS-D640PH は外付け MO ドライブです
内蔵されているドライブは コニカミノルタ OMD-7061 640MB







・SCSI接続 ID：2
Logitec SCD-400 を増設
SCD-400 は外付け CD-ROM ドライブです

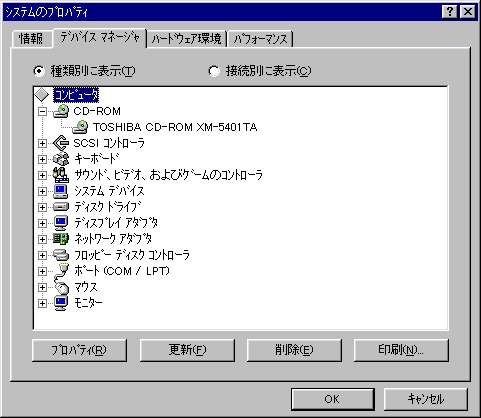

内臓されているドライブは TOSHIBA XM-3501TA です

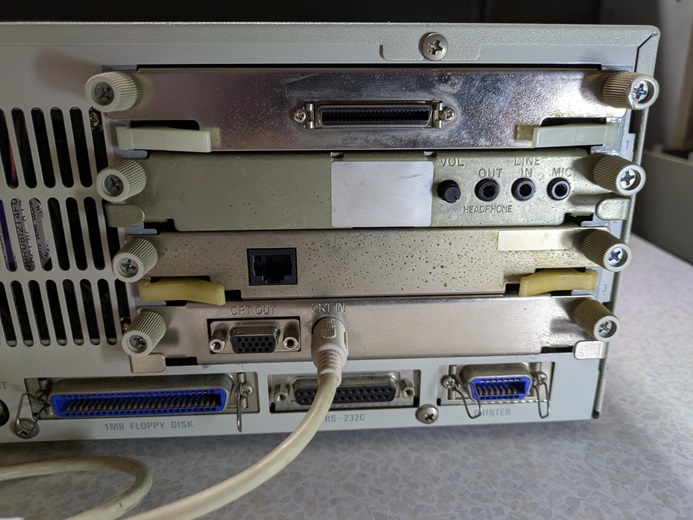

・Ｃバス部背面画像

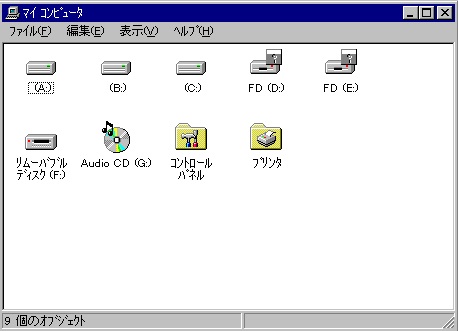

・ドライブ構成



Ａドライブ = ＨＤＤ（Windows95）
Ｂドライブ = ＨＤＤ（MS-DOS 6.2 + Windows 3.1）
Ｃドライブ = ＨＤＤ（データ領域）
Ｄドライブ = ＦＤＤ（3.5 inch）
Ｅドライブ = ＦＤＤ（3.5 inch）
Ｆドライブ = リムーバブルディスク（ＭＯ）
Ｇドライブ = ＣＤ－ＲＯＭ

・OS
Microsoft Windows95
Microsoft MS-DOS 6.2 + Microsoft Windows3.1

・主要アプリケーション
Windows 95 ：Microsoft Office for Windows 95 Professional Edition
