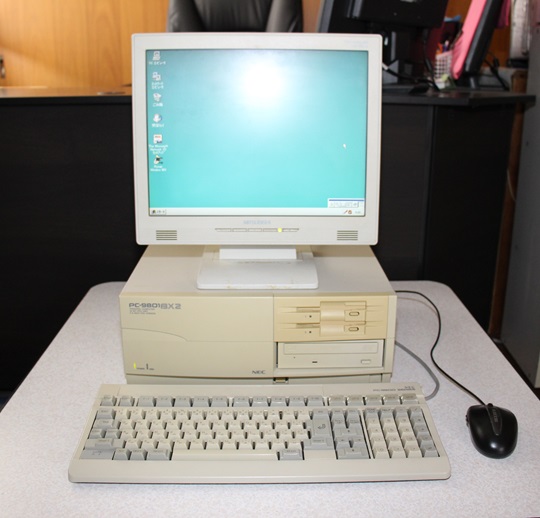

PC-9801BX2/U7 は日本電気（NEC）が1993年11月に発売したパーソナルコンピューターです。

所有する PC-9801BX2/U7（3.5inch FDD X 1 仕様） の基本仕様と管理人が手を加えたところを紹介します。
◆ パンフレット
◆ 基本仕様
・CPU：i486SX25MHz
・メインRAM：3.6MB最大：19.6MB
・ビデオRAM：256KB
・フロッピィディスク：3.5インチフロッピィディスクドライブ(2モード対応)
・ハードディスク：120MB
・拡張スロット：汎用拡張スロット(Ｃバス)×3、メモリ専用スロット×1、ＨＤＤ専用スロット×1
・サウンド機能：オプション

※ NEC PC-9801BX2 カタログより
◆ Windows NT 4.0 Workstation をインストールしましたが

◆ 管理人が手を加えたところ
・CPU

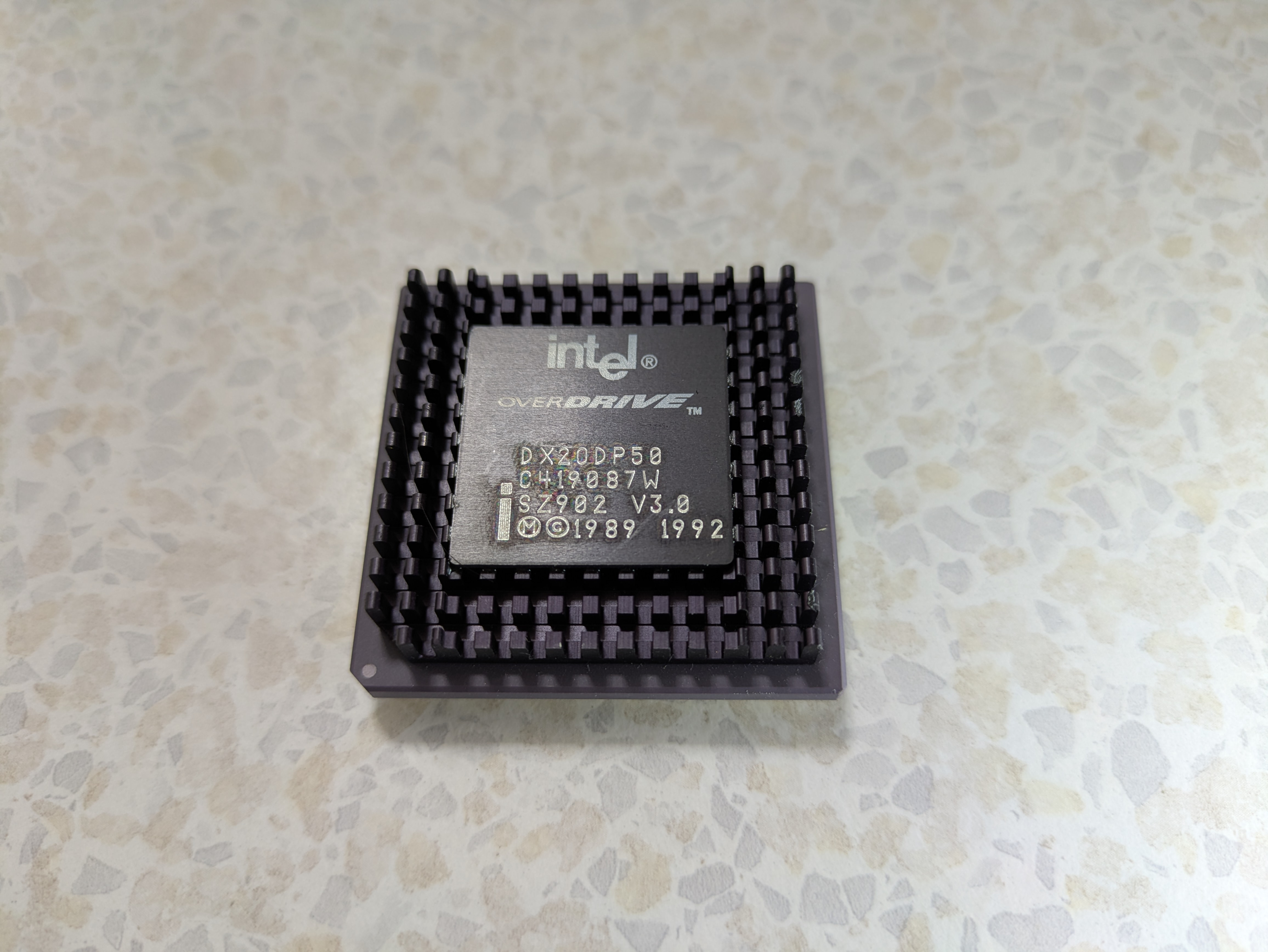

intel DX2 オーバードライブプロセッサ DX2ODP50（50MHz） に換装





・メモリ
メモリスロット 2 に MELCO (現BUFFALO) EXB-16M(16MB) を増設



増設した EXB-16M(16MB) に　I-O DATA NE-SIMXB-16M(16MB)を増設



メモリの最大搭載容量は NEC の公称では合計 19.6MB になっていますが実際には合計 35.6MB まで搭載できます

メモリスロット 1 には 2MB しか搭載できませんがメモリスロット 2 には最大 32MB まで搭載できます

メモリの合計は 16MB + 16MB + 2MB + 1.6MB(元々のメモリ) で 35.6MB になっています



・ベンチマーク

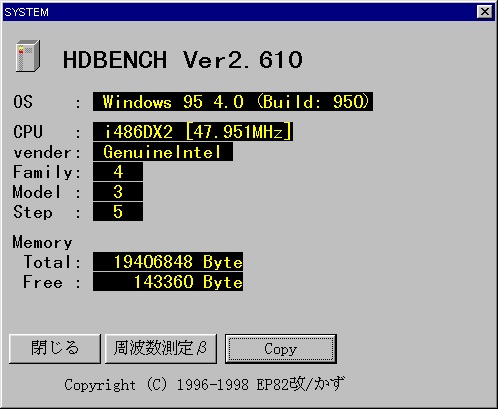

ベンチマークソフト HDBENCH 2.61 による CPU、メモリの測定結果



・HDD

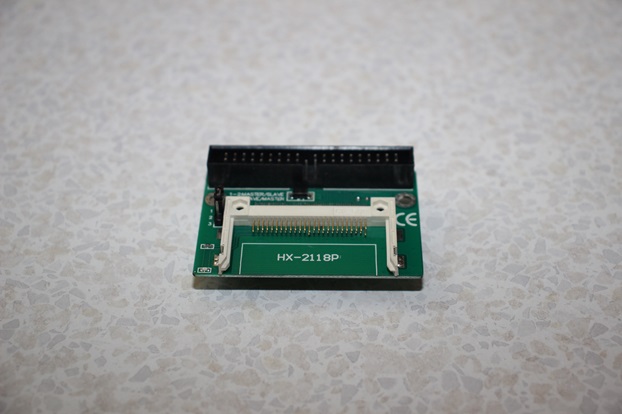

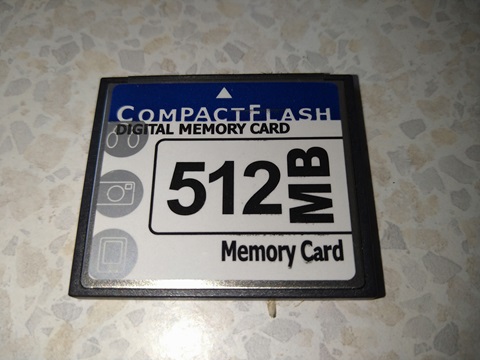

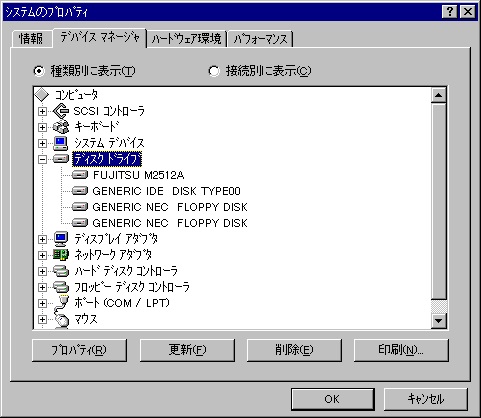

変換名人 CFIDE-401LA + CFカード FUJITSU M2512A 512MB に換装







・FDD

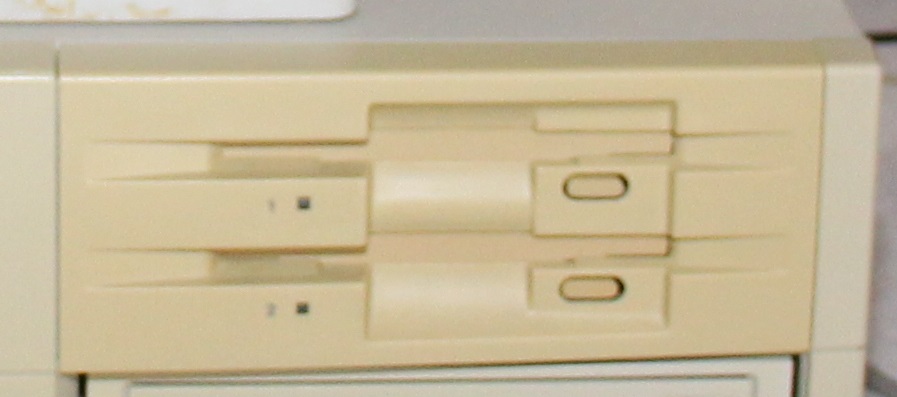

3.5インチフロッピィディスクドライブを増設



・CD-ROM
TEAC CD524EA を増設

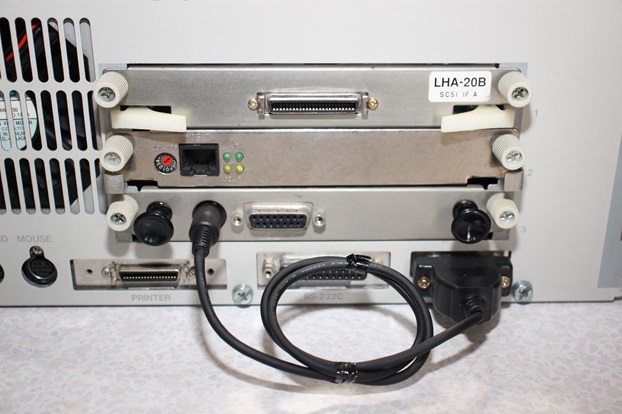

・Ｃバス１
SCSIボード Logitec LHA-20B を増設

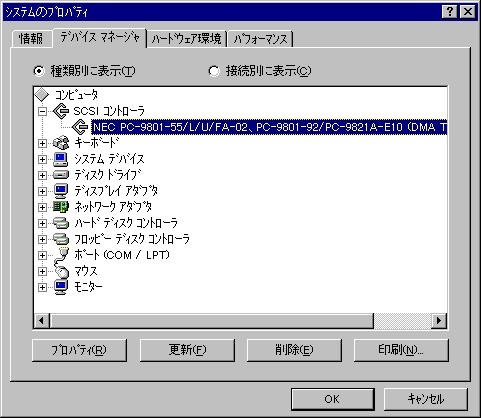

LHA-20B 用のドライバがないため NEC PC-9801-92 互換として認識されています



・Ｃバス2

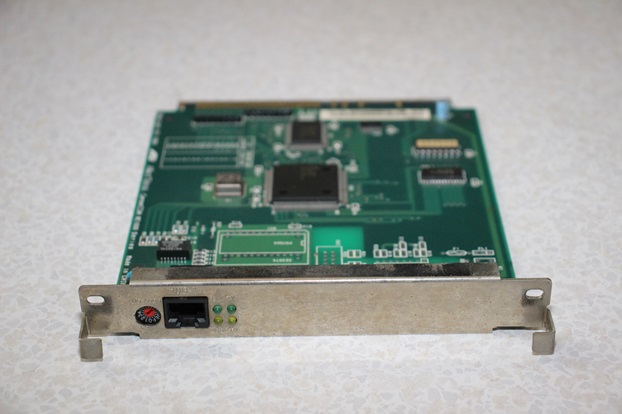

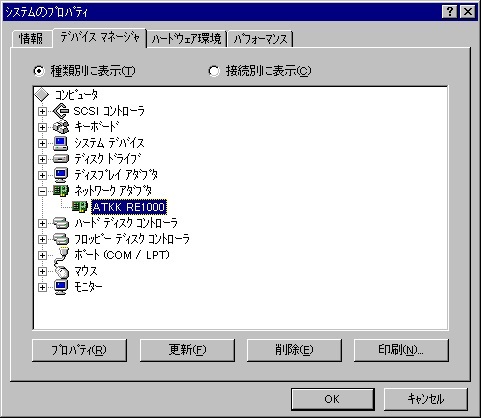

LAN ボード MELCO(現 BUFFALO) LGY-98 を増設






・Ｃバス3

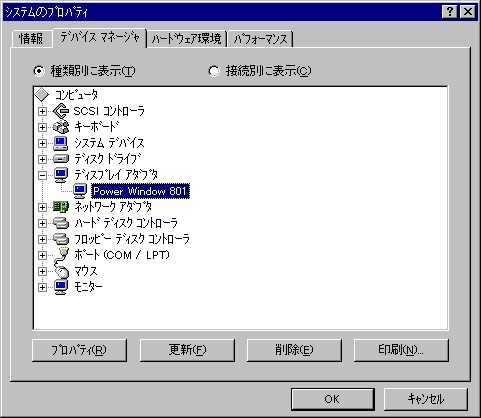

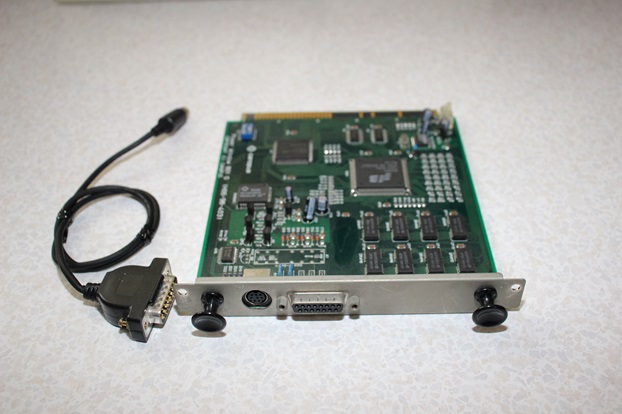

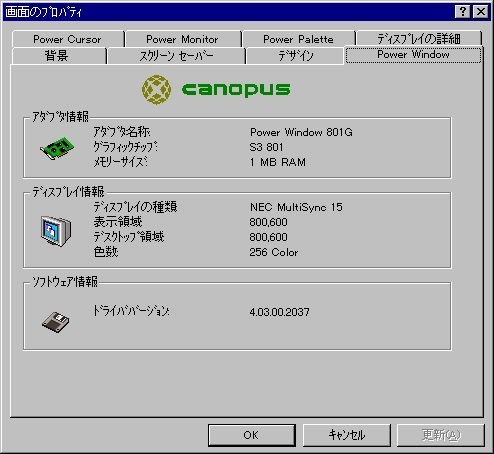

ウィンドウアクセレータボード MELCO (現BUFFALO) WGN-V2（2MB） を増設

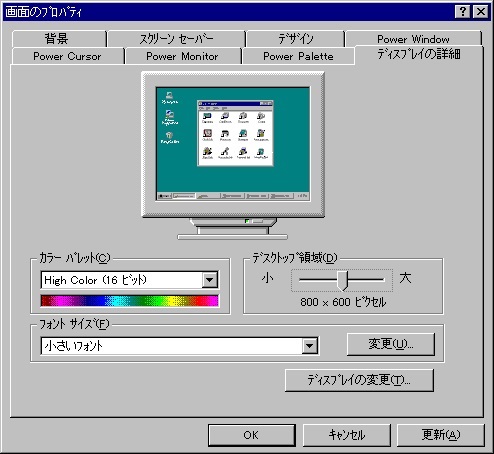

256 色：1600 × 1200 , 65536 色：1024 × 768 , True Color：800 × 600 まで表示できますが True Color：800 × 600 で使っています






・ドライブ構成
Ａドライブ = ＨＤＤ（Windows 4.0 Workstation）
Ｂドライブ = ＦＤＤ（3.5 inch）
Ｃドライブ = ＦＤＤ（3.5 inch）
Ｄドライブ = ＣＤ-ＲＯＭ



・OS
Microsoft Windows NT 4.0 Workstation
