◆ シガーソケット・USB・VTR入力の追加
プリウス20のシガーソケットはセンターコンソールボックスの中にあります
使い辛いのでフロントパネルの下部でセンターコンソールの前に新しく追加することにし、同時にナビから出ているUSBやVTR入力端子も一か所にまとめる事にしました

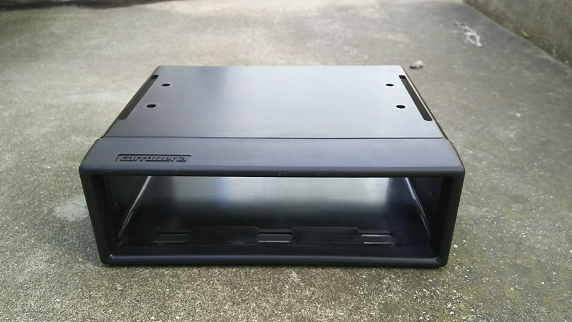

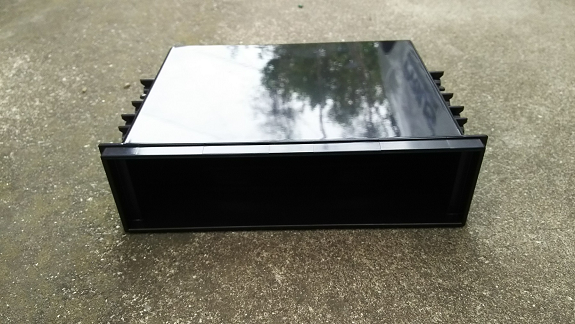

取り付ける物をまとめる手段として carrozzeria 1DINサイズ汎用取付ケース AD-115 を用意しました
と、言っても新たに買ったものではなく以前から持っていたものを再利用しました。

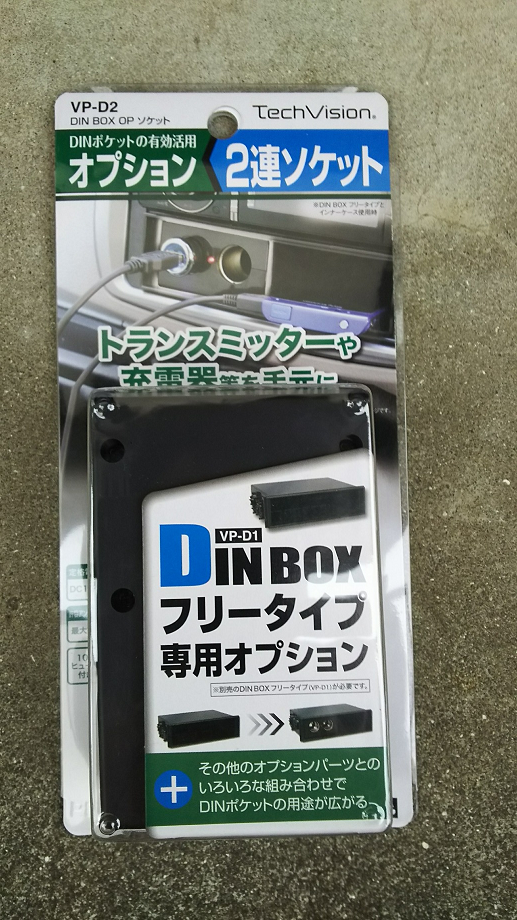

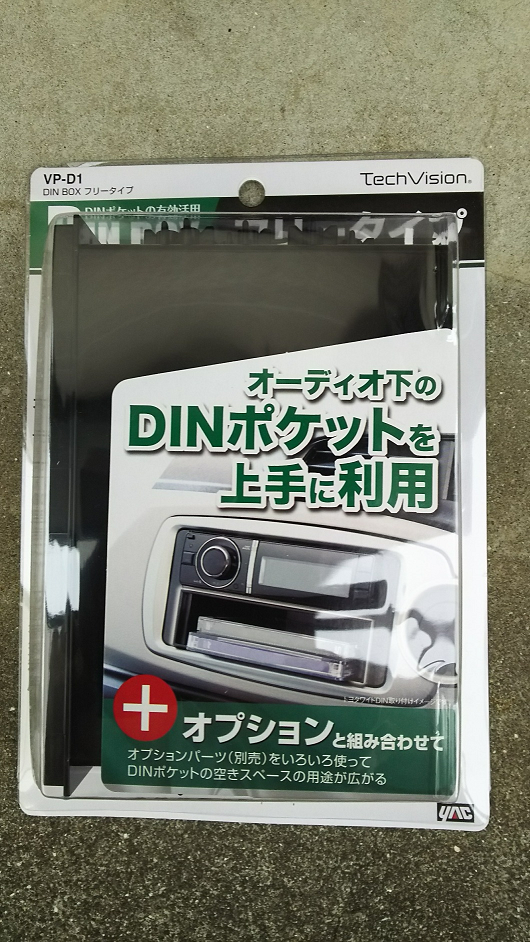

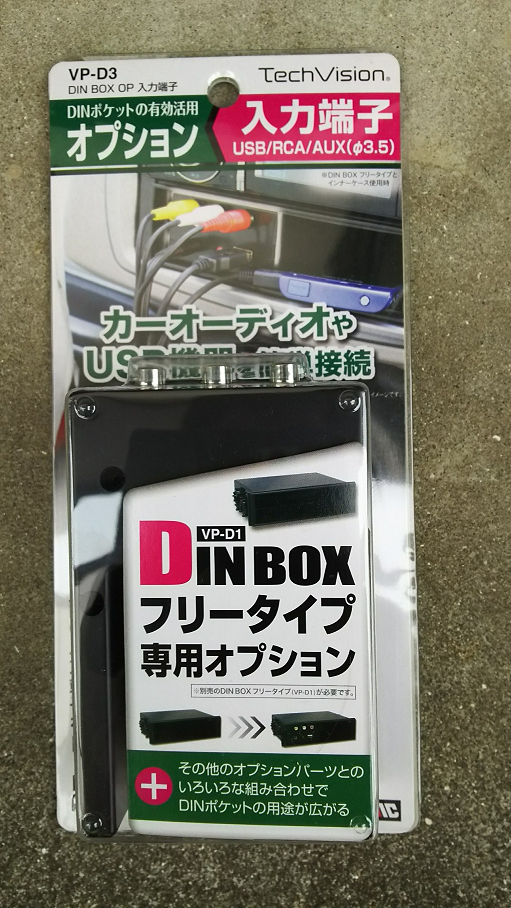

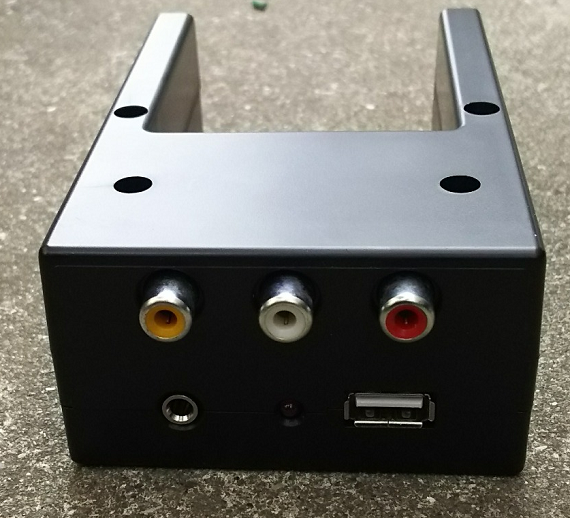

そこに、ネットで買った槌屋ヤック社製のDIN BOX フリータイプ VP-D1・DIN BOX OP ソケット VP-D2・DIN BOX OP 入力端子 VP-D3 を組み合わせて取り付けます
ナビから出ているUSBやVTR入力端子を取り出すためにフロントパネルを取り外します
運転席右側エアコン吹き出し口のあるパネルを内張り外し工具等を使い手前に引出し POWER ボタンのコネクターを外しパネルを取り外します
運転席足元にある赤○のビスを外します
アンダーパネル全体を手前に引き出します
アンダーパネルと同じようにアッパーパネル全体を手前に引き出します
運転席左側エアコン吹き出し口のあるパネルを内張り外し工具等を使い手前に引出しパーキングボタンのコネクターを外しパネルを取り外します
助手席側のコンソールボックスを開けます
助手席右側エアコン吹き出し口のあるパネルを内張り外し工具等を使い手前に引出します
センターのアンダーカバーを外します。赤○の場所のネジと反対側にあるネジを外します
センターのアンダーカバーを外した写真。上記説明での反対側は赤○のところ
センター上部のモニターを外します。赤○の場所のネジと反対側にあるネジを外します
内張り外し工具等を使い手前に引出しモニター部を取り外します
下記の２枚の写真の赤○のネジを外します

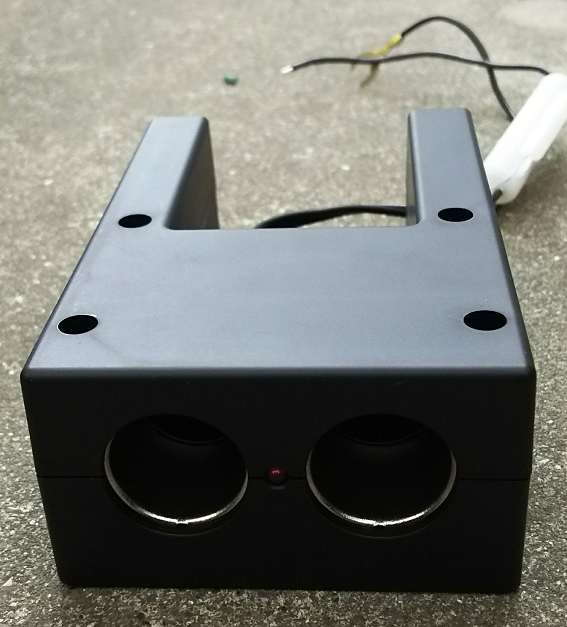

これで、ナビが取り外されましたのでアクセサリー電源を取り出すために下図のような分岐配線を作り車両本体のアクセサリー配線とナビのアクセサリー配線の間に割り込ませ配線を延長して純正コンソールバックスの下まで伸ばし DIN BOX OP ソケット VP-D2と接続します

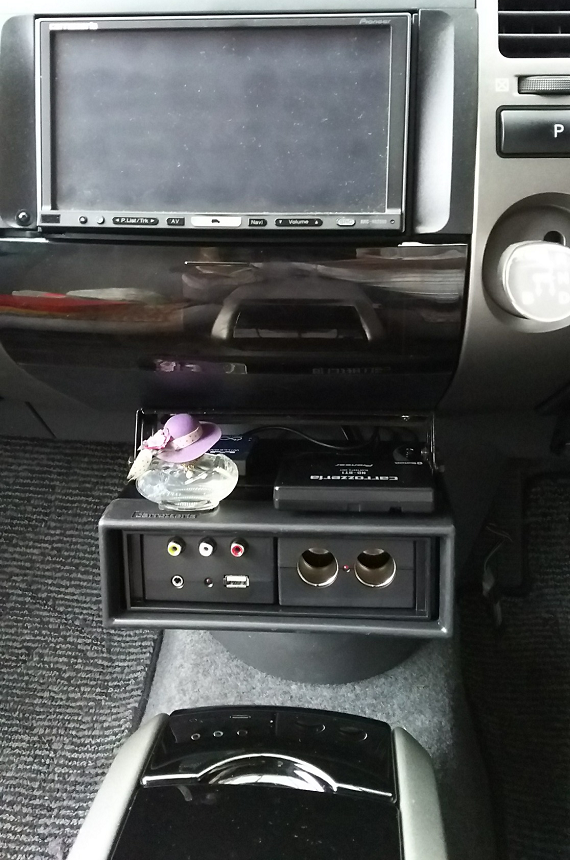

下の写真は実際に取り付けた写真です。帽子をかぶった芳香剤はアクセントです（笑）

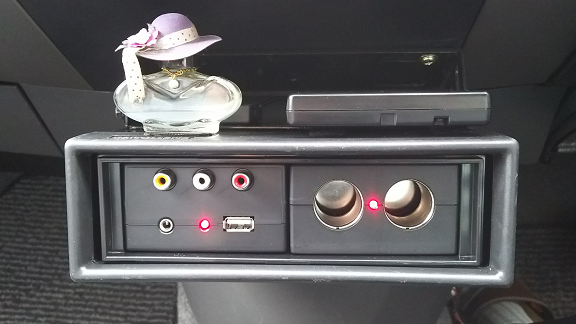

アップの写真（フラッシュの影響が周りが暗くなってしまった）

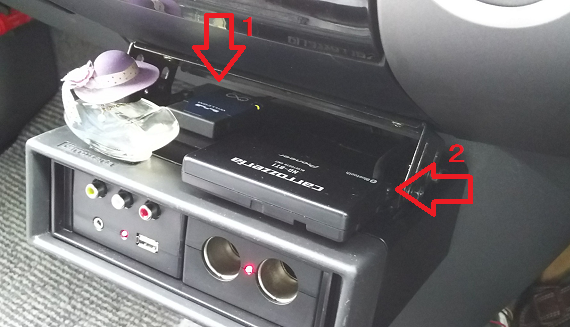

carrozzeria 1DINサイズ汎用取付ケースの上に乗っているのは、赤矢印１が通信モジュールで赤矢印２が Bluetooth ユニットです
帽子をかぶった芳香剤はアクセント
