◆ オーディオ・ナビの交換
純正で付いているナビはＤＶＤナビ，テレビはアナログとかなり古いものなのでＨＤナビ＆地デジテレビへ交換する事にしました

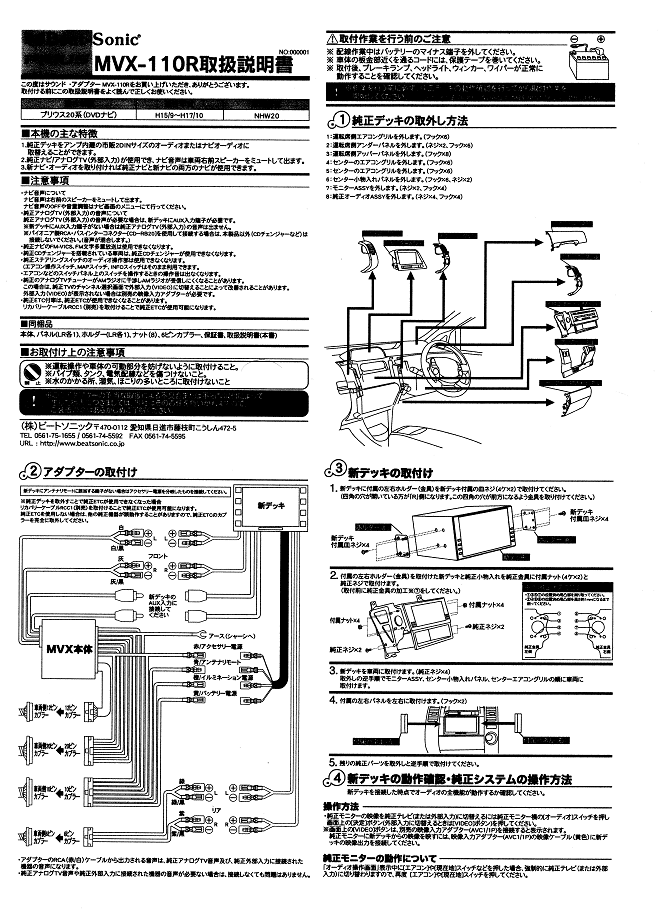

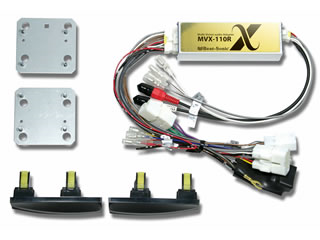

カーショップで下の写真のようなプリウス専用のオーディオ配線キット Beat Sonic の MVX-110R を購入し早速作業に取り掛かりました。
※ 写真は Beat Sonic 様のサイトより転載
取扱説明書には純正デッキの取外し方法、アダプターの取付け、新デッキ取付けと詳しくかいてあるので簡単にできました

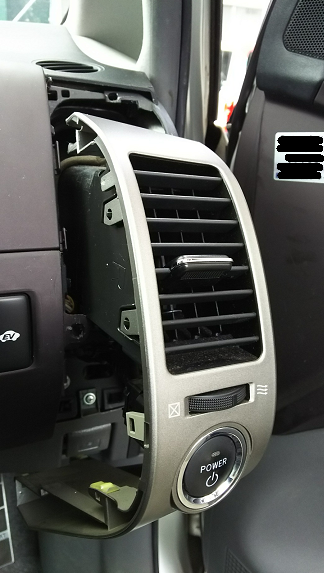

早速、作業に取り掛かります。まず、運転席右側エアコン吹き出し口のあるパネルを内張り外し工具等を使い手前に引出し POWER ボタンのコネクターを外しパネルを取り外します

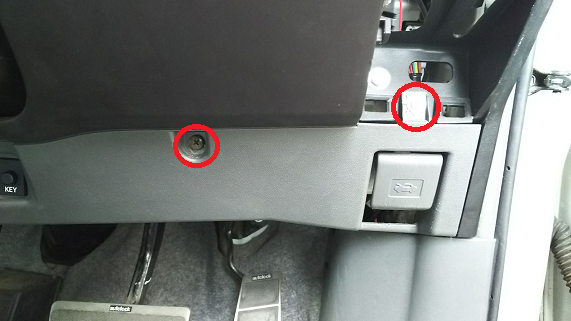

運転席足元にある赤○のビスを外します

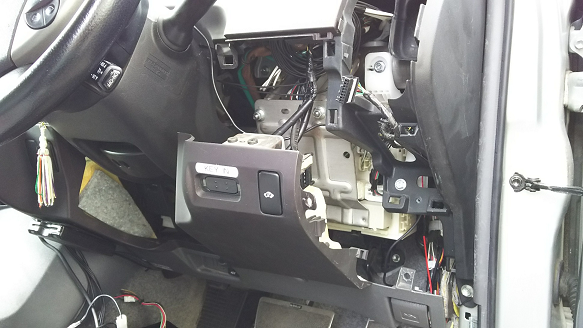

アンダーパネル全体を手前に引き出します
アンダーパネルと同じようにアッパーパネル全体を手前に引き出します

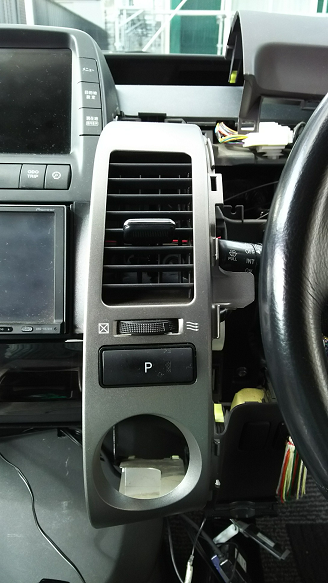

運転席左側エアコン吹き出し口のあるパネルを内張り外し工具等を使い手前に引出しパーキングボタンのコネクターを外しパネルを取り外します

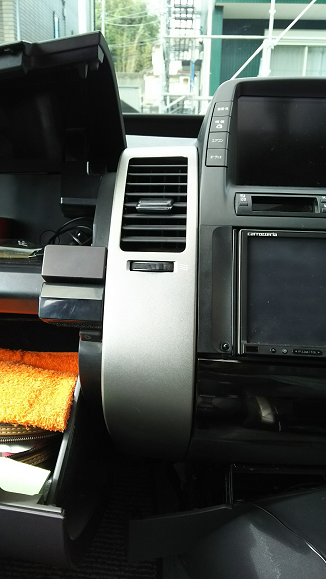

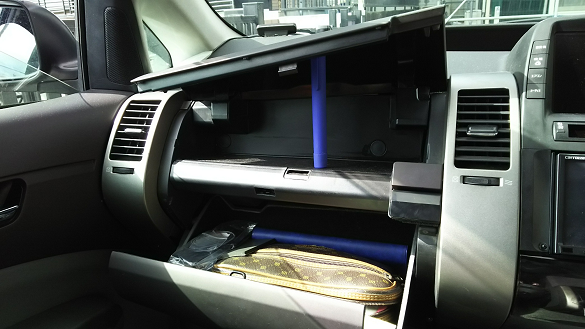

助手席側のコンソールボックスを開けます

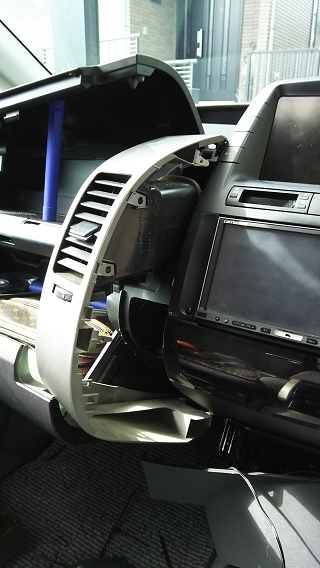

助手席右側エアコン吹き出し口のあるパネルを内張り外し工具等を使い手前に引出します

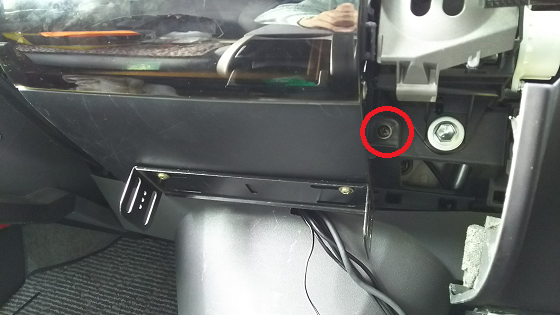

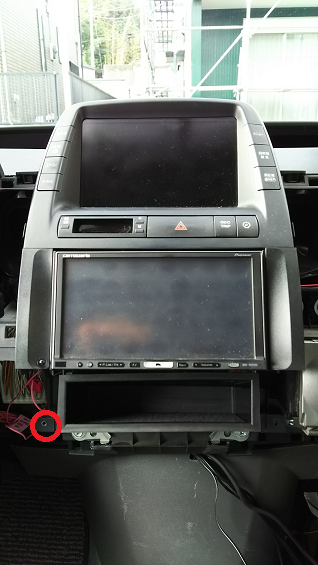

センターのアンダーカバーを外します。赤○の場所のネジと反対側にあるネジを外します
センターのアンダーカバーを外した写真。上記説明での反対側は赤○のところ

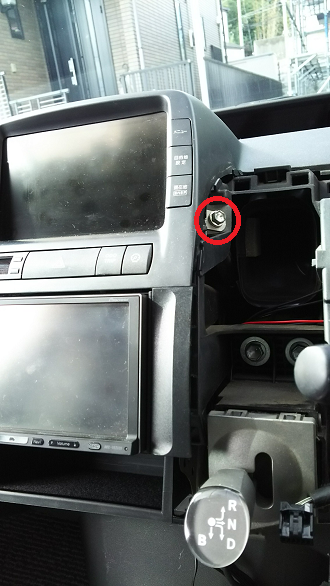

センター上部のモニターを外します。赤○の場所のネジと反対側にあるネジを外します

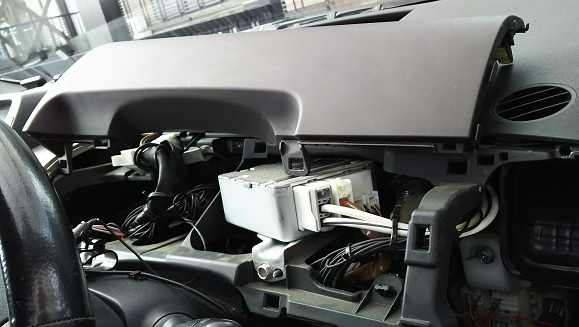

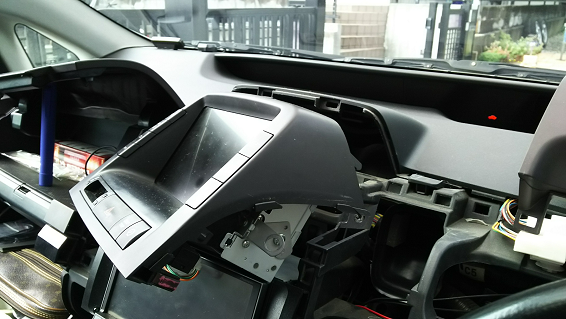

内張り外し工具等を使い手前に引出しモニター部を取り外します

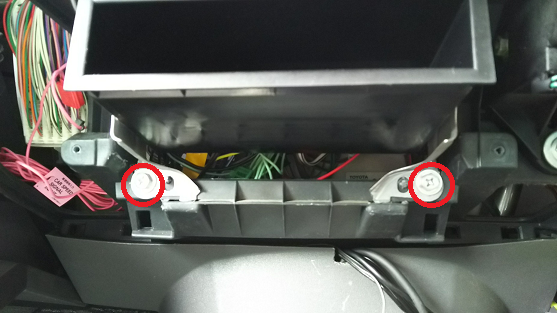

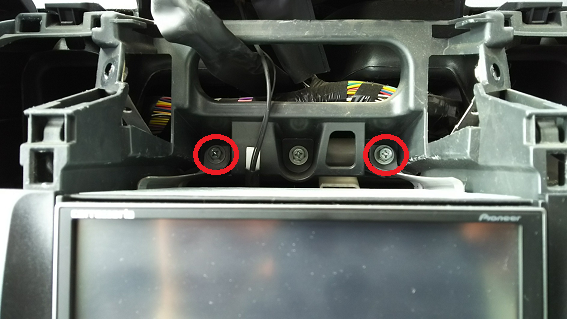

下記の２枚の写真の赤○のネジを外します
これで、ナビ（オーディオ等）が取り外されましたので後は Beat Sonic の MVX-110R 及びナビの取り付け説明書通りに取り付け、パネル等を元に戻せば完成です

純正ナビはそのまま使えますので新旧の２段ナビになりました

ナビは前の車で使っていた Pioneer carrozzeria AVIC-HRZ099 です

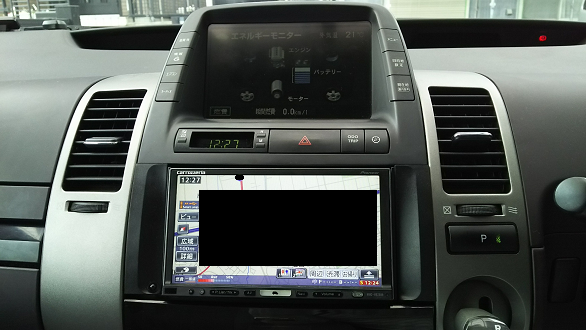

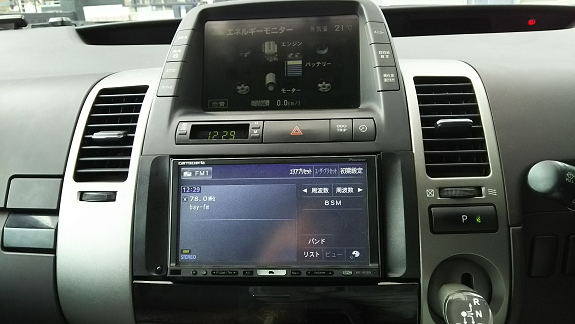

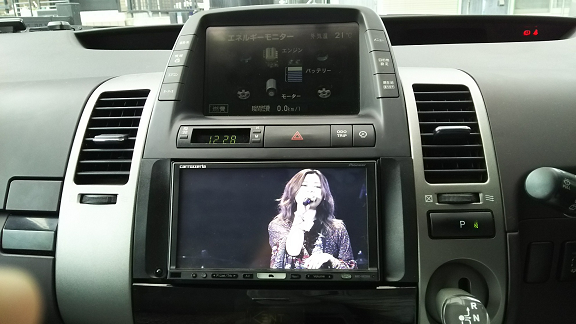

通常は上部モニターにはエネルギーモニターを表示して使っています
ＤＶＤ使用時の写真
地デジテレビ使用時の写真

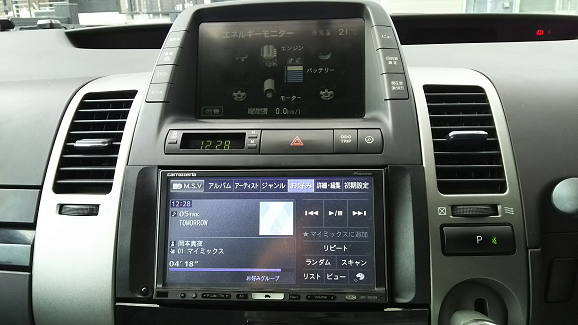

ミュージックサーバー使用時の写真
ラジオ使用時の写真
◆ 現在のオーディオ・ナビ構成
・オーディオ・ナビ
本体 Pioneer carrozzeria AVIC-HRZ099
・オプション
ビーコンユニット Pioneer ND-B6
拡張ユニット Pioneer ND-UH40
Bluetoothユニット Pioneer ND-BT1
通信モジュール WILLCOM WS022IN
