◆ ＬＥＤウィンカー付メッキドアミラーカバーへ交換

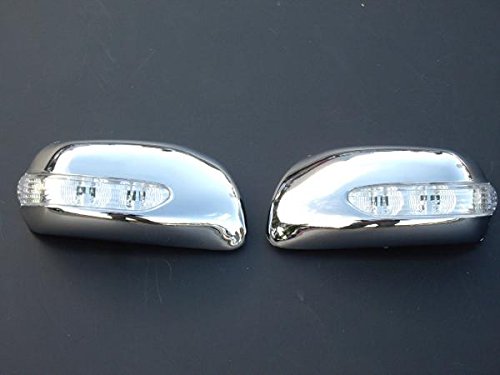

Amazon shop で ㈱BREED より発売されている下のようなアウトレット＆訳あり品のＬＥＤウィンカー付メッキドアミラーカバーを見つけたのだ早速買って取り付けてみました
※ 写真は ㈱BREED 様のサイトより転載
アウトレット＆訳あり品のため取り付け説明書等はありませんでしたが(＋)(－)２本の配線しかありませんでしたので取り付けは簡単でした

早速、作業に取り掛かります

まず運転席ドアの内張をはがします

赤矢印の所に内張外し工具やマイナスドライバーを入れて手前にはがします
赤○２の部分に上から刺さっているところがあるので赤○１の部分を引っ張って外してから上に持ち上げて、赤○２の部分を外します
ドアノブの赤矢印の所に内張外し工具やマイナスドライバーを入れて手前にはがします
赤○のようなビスが現れますのでドライバーで外します
ドアとって内の中央に赤○のようなビスがあるのでドライバーで外します
後は赤○付近にあるツメを内張外し工具やマイナスドライバーを入れて手前にはがします
最後に内張全体を上に引き上げれば内張は外れます
内張を剥がすと下の写真のような感じになります
作業は運転席側で行いましたが助手席側も同じ手順になります

最初にドアミラーの鏡面を外します
鏡面は下側に指を入れてゆっくりと引き上げれば簡単に取れます

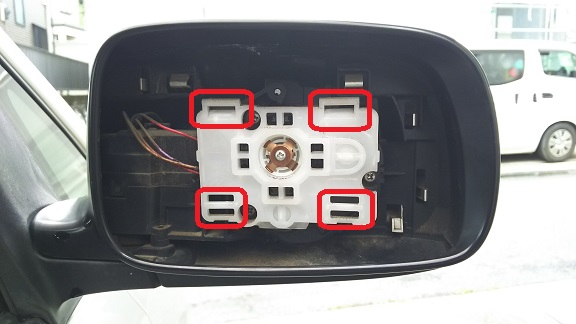

上側２か所の赤□にツメで引っ掛けてあり下側２か所の赤□に刺さっているツメを指で引き上げ外します
赤□のコネクターを外します

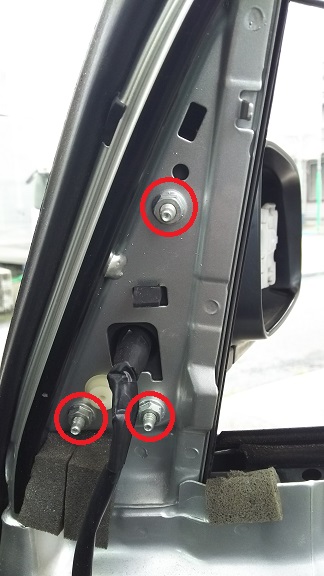

赤○のナットを外しドアミラーを車両本体から取り外します
ここからはドアミラーカバーが傷付かないようにじゅうたん（足敷きマット）の上で作業します

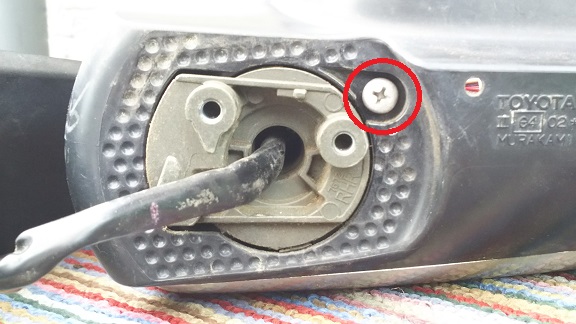

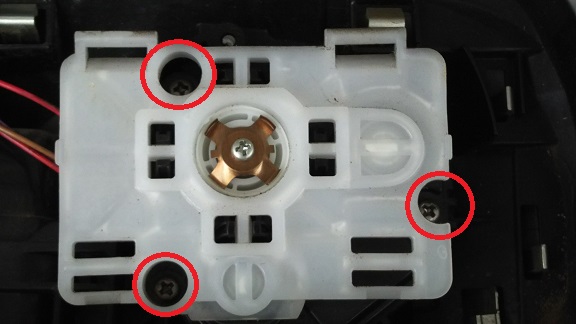

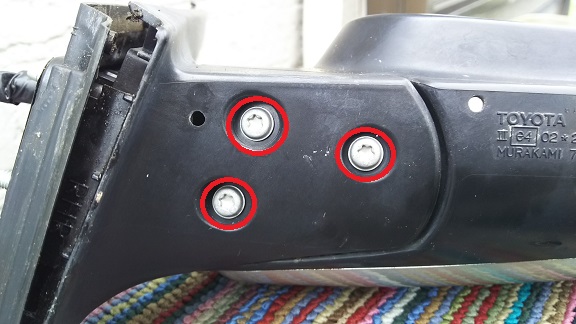

赤○のビスを外し鏡面の台座を外します

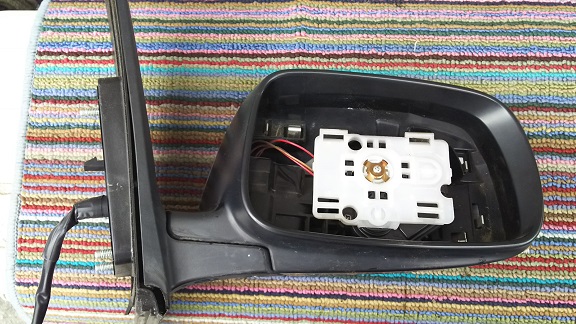

こんな感じになります

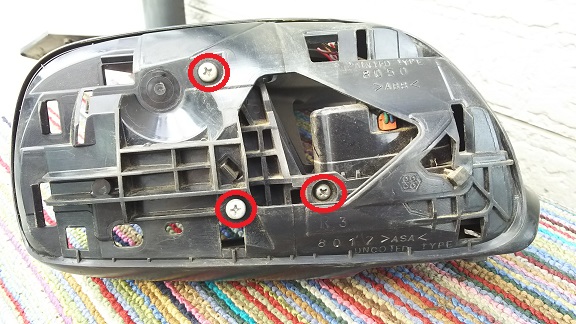

赤○のビスを外しドアミラー開閉部を外します

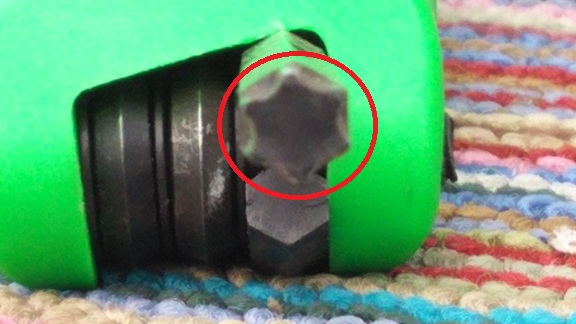

このビスは簡単に取れないように菊型のビスになっていますがホームセンター等で専用工具が数百円から売っています
赤○のツメを外しドアミラーカバーを外します
赤○のビスを外しドアミラー内の部品を全て外します

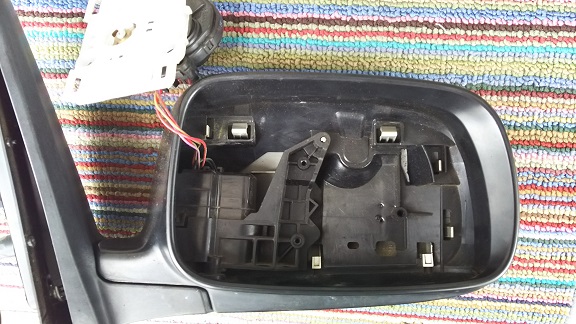

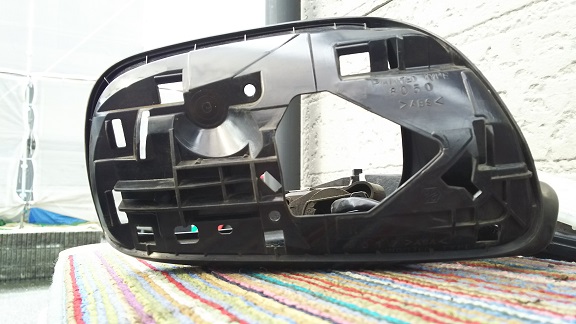

こんな感じに反対側が見えます

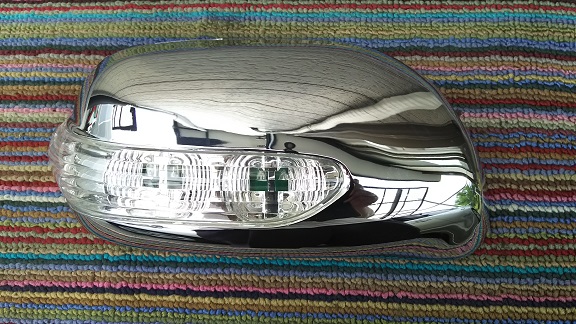

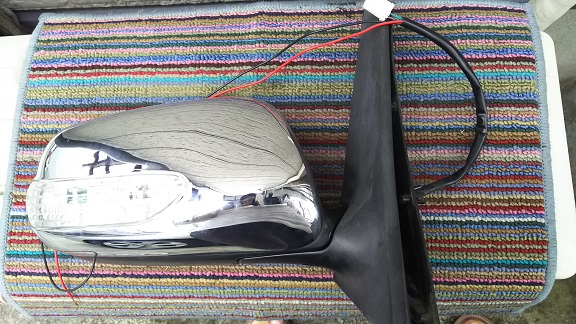

ＬＥＤウィンカー付メッキドアミラーカバーの取り付けです

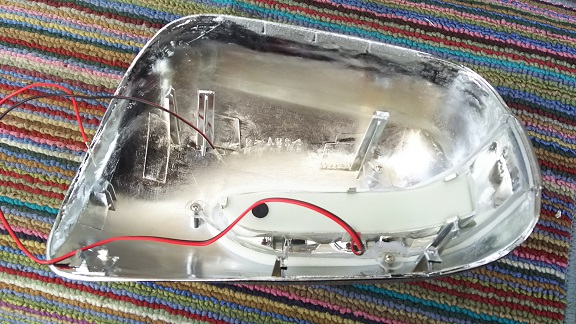

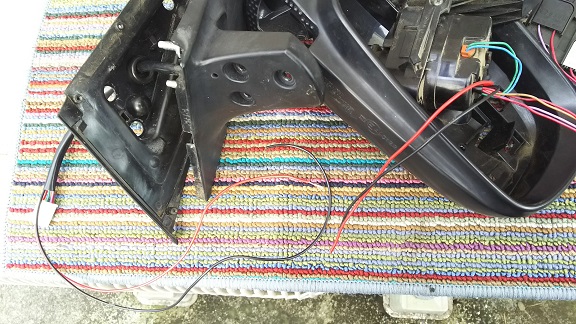

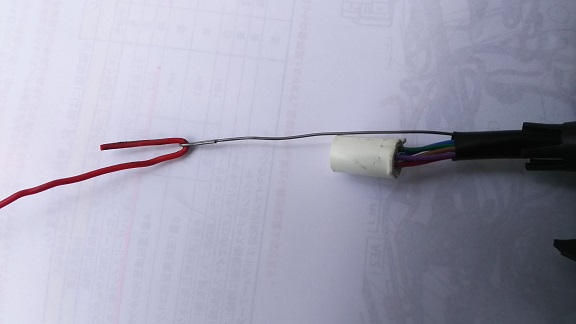

ＬＥＤウィンカー付メッキドアミラーカバーの配線を針金の先端を丸めドアミラーから車両本体へ行く配線のカバーの中を通し配線を引っ掛け針金を引き抜き配線を配線カバーに通します

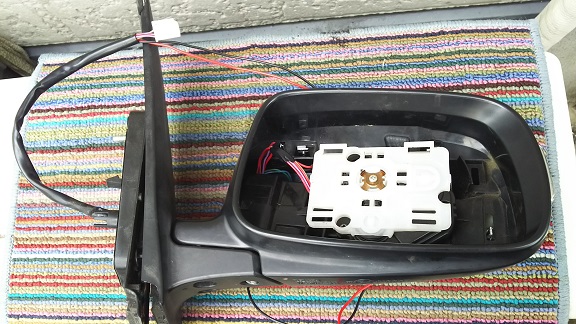

後は先ほどの手順と逆にドアミラーを組み上げます
組み上がったドアミラーを車両本体に取り付けます
続いて配線です
プリウスにはオプションでウィンカー付きドアミラーの設定がありますので配線が赤○のようにドアミラーの近くまで来ています

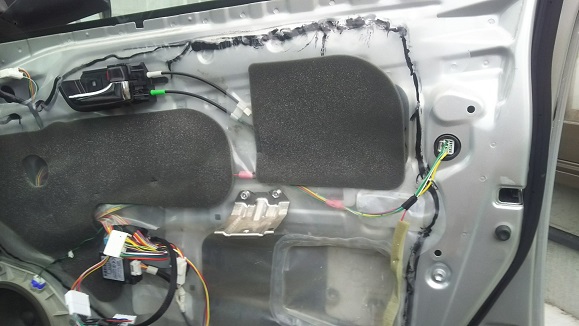

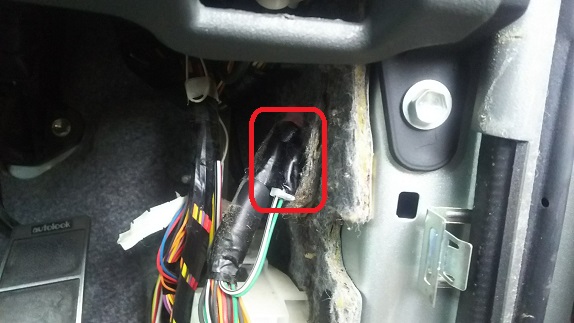

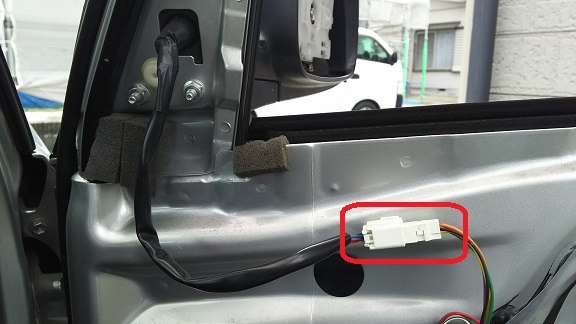

下の写真２枚はドア側です

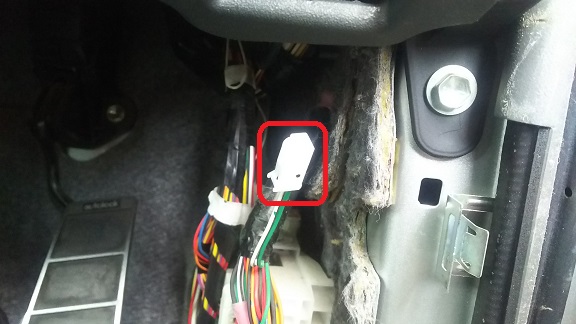

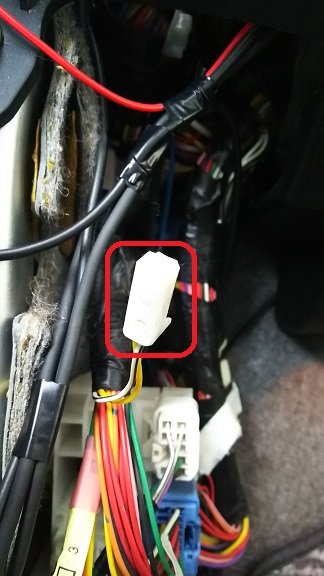

下の写真２枚は車両本体側です。（アクセルペダルの横のカバーを外したところ）

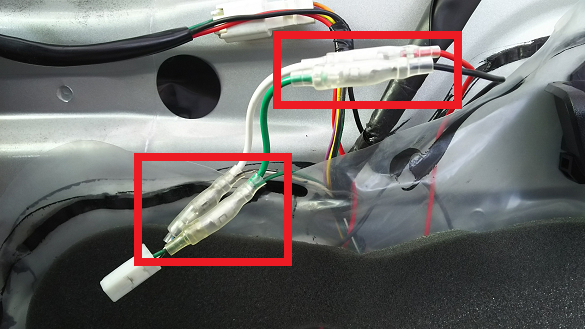

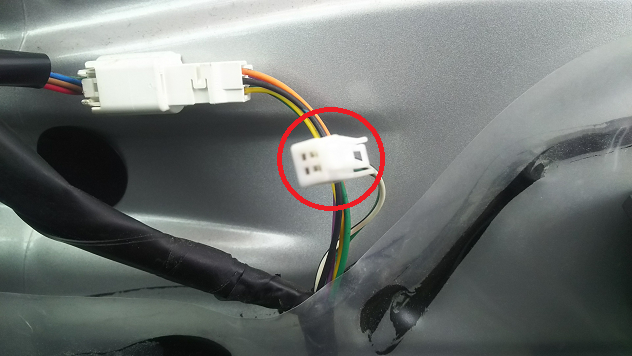

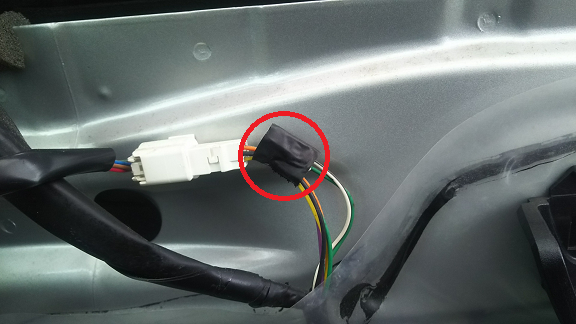

赤□のようにドア側の結線します

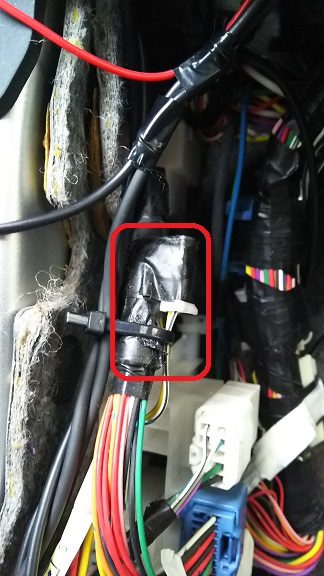

赤□のように車両本体側の結線します

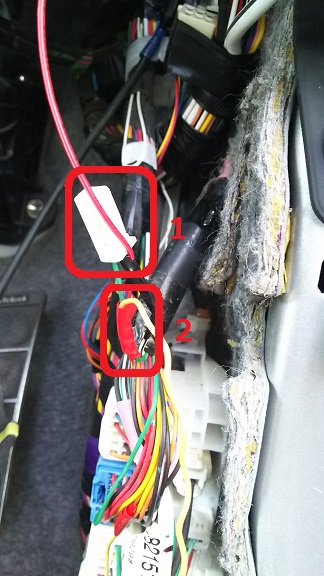

１はウィンカーリレーへ、２はボディーアースです。（ボディーアースはボディーの適当なところへ繋げて下さい。）
助手席側のドア側は運転席側と同じで車両本体側は左足横のカバーを外し下の写真２枚のように赤□のところにあります
最後にウィンカーリレーとの結線です

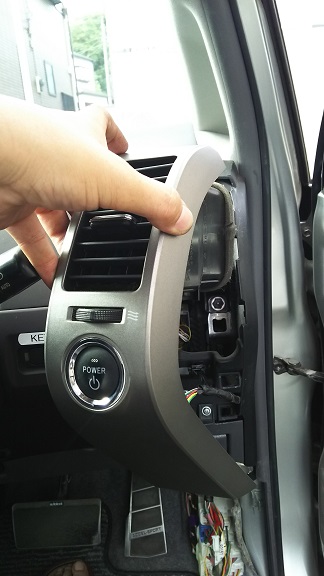

運転席側のエアコンの吹き出し口＆メイン(スタート)スイッチのカバーを引き抜きます

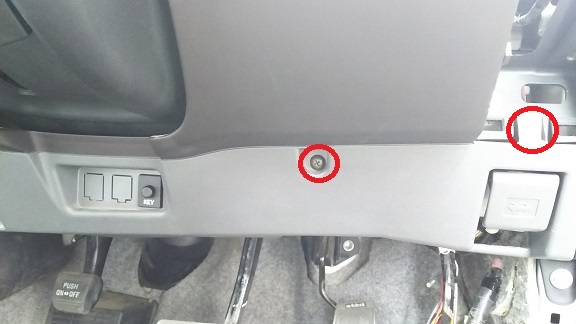

赤○のビスを外しカバーを外します

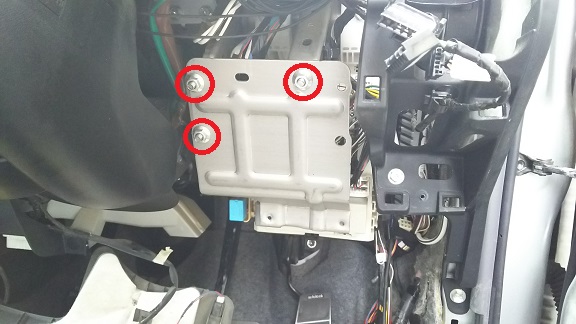

鉄板でカバーされた部分の赤○のビスを外し鉄板を外します

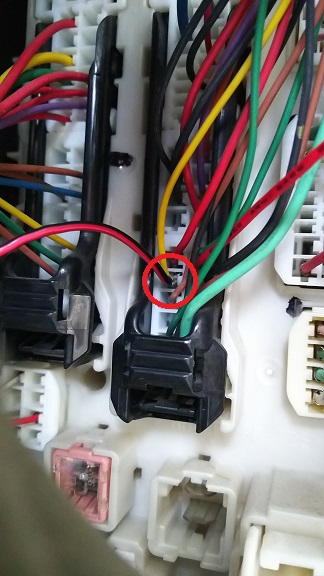

こんな感じに各種配線が集まっています

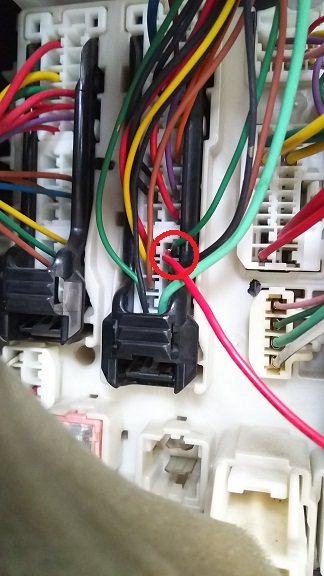

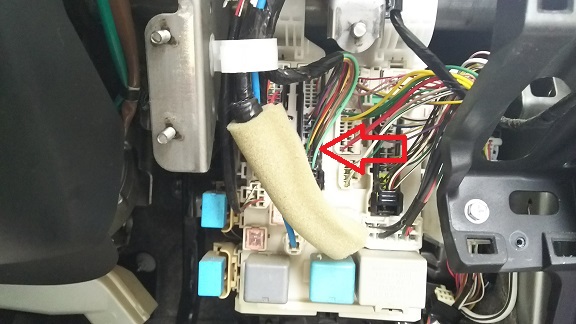

赤矢印のコネクターにウィンカーリレーからの信号が来ています。

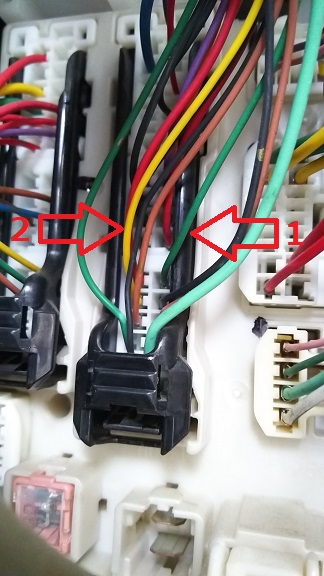

１の緑色配線が右ウィンカーへの信号配線、２の黄色配線が左ウィンカーへの信号配線です

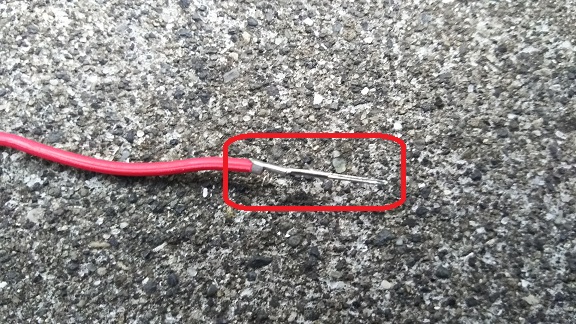

購入したＬＥＤウィンカー付メッキドアミラーカバーの配線は赤□のようにコネクター用になっていましたが長かったため適当なところで切断していました
その切断したコネクター用の先端を各信号コネクターに差し込みました
下写真赤○が右ウィンカー
下写真赤○が左ウィンカー
最後に動作確認を行い組み上げて終了です

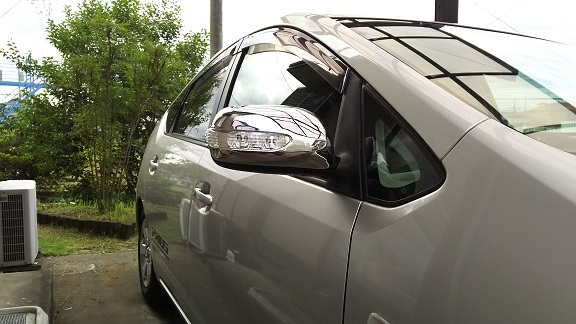

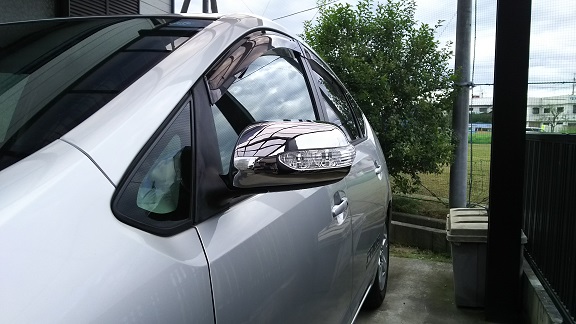

こんな感じになりました
