◆ ドアミラーの自動格納
某カーショップで在庫処分でドアのロック時＆アンロック時にドアミラーを自動で開閉する装置が５００円で売っていた
マークⅡ（GX100）の場合、キーレスエントリーのアンサーコールはないし、ましてやドアミラーの自動開閉などと言うものも無い（苦笑）

今回売っていたのはカプラ付きのポン着けタイプの物でGX100には着かない物なのだが、基本的な構造は同じなのでカプラを改造すればGX100でも使える・・・・・と、言う事で早速購入した

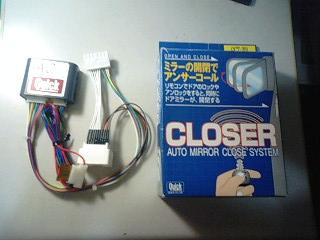

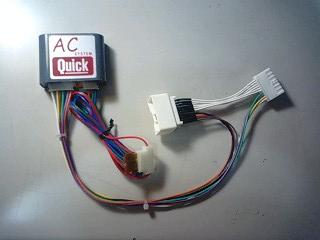

購入した物は㈱クイックの AUTO MIRROR CLOSE SYSTEM 『 CLOSER 』 　型式：QCT-201

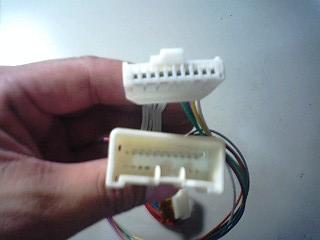

ミラーコントロール部の裏にあるコネクターのところにこのユニットを挿入して制御するのですが、カプラが合わないため改造します
ちなみに、型式：QCT-202 ならば加工しないでポン着けなのですが・・・・・・・・・・在庫処分の超特価品なので仕方ありません

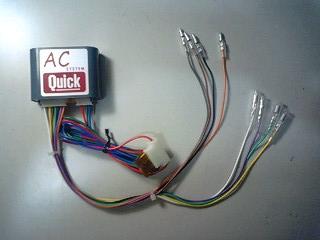

カプラ部分を取り除きキボシを付けました

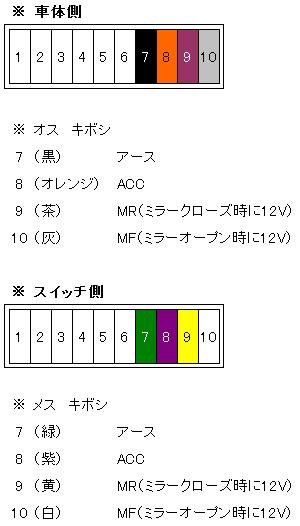

１～６の線は使わないので削除し７～１０までを下図のようにキボシを付けました
次は車両本体側の加工です

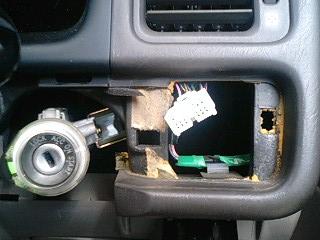

ミラーコントロール部の周りをマイナスドライバーでこじ開け外します

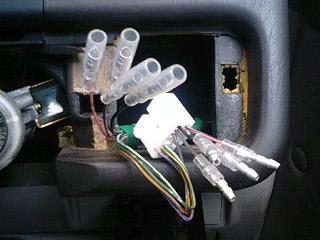

キボシを付けました。

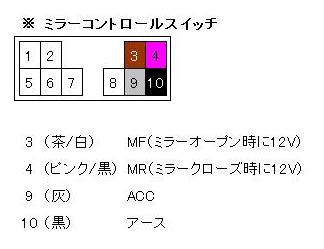

３・４・９・１０の線を切断して下図のようにキボシを付けました
該当する配線同士を結線しします

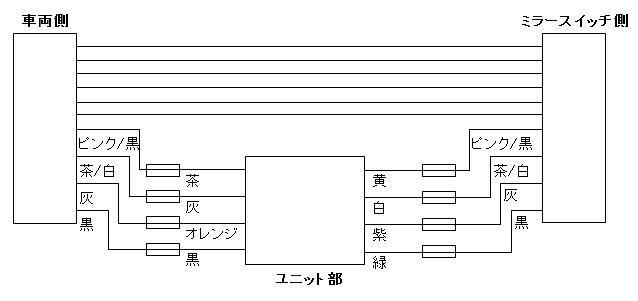

分かり易く書くとこんな感じですかね！！！
続いて制御信号への結線です
ドアロック時に出される信号：ACT+ とドアアンロック時に出される信号：ACT- をユニット部から出ている該当する単配線に結線します

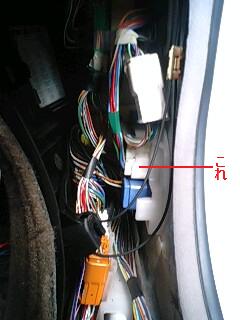

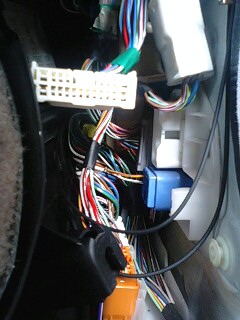

信号は運転席足元右側のヒューズボックスの手前にあります
ここにユニット部から出ている赤線（常時電源）・緑線（ACT+）・青線（ACT-）を結線します

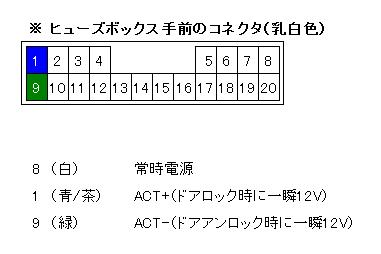

結線する位置は下図のような感じになります

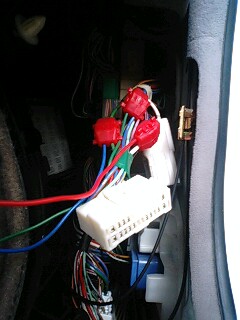

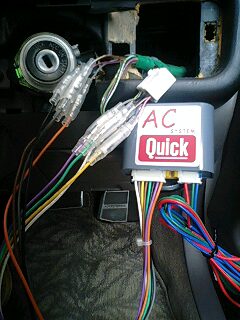

こんな感じになりました
後は実際に動作をさせてみて問題なく動作すれば完成です
