| ◆ | サーバー状態監視システム |
| NET-SNMP＋MRTG＋HDDTempを利用しサーバー機のネットワーク・CPU使用率・メモリ使用率・ハードディスク使用率・ハードディスク温度を監視するシステムを作る | |
| ◆ | NET-SNMP のインストール |
|
[root@centos]# yum -y install net-snmp [root@centos]# yum -y install net-snmp-utils |
|
| ◆ | snmpd.conf の設定 |
|
[root@centos]# vi /etc/snmp/snmpd.conf 途中略 #### # First, map the community name "public" into a "security name" # sec.name source community com2sec notConfigUser default public <--- コメント化 ↓ #com2sec notConfigUser default public com2sec local localhost private <--- 追記 com2sec mynetwork 192.168.1.0/24 public <--- 追記（public は任意な名前） #### # Second, map the security name into a group name: # groupName securityModel securityName group notConfigGroup v1 notConfigUser <--- コメント化 ↓ #group notConfigGroup v1 notConfigUser group notConfigGroup v2c notConfigUser <--- コメント化 ↓ #group notConfigGroup v2c notConfigUser group MyROGroup v1 local <--- 追記 group MyROGroup v2c local <--- 追記 group MyROGroup v1 mynetwork <--- 追記 group MyROGroup v2c mynetwork <--- 追記 #### # Third, create a view for us to let the group have rights to: # Make at least snmpwalk -v 1 localhost -c public system fast again. # name incl/excl subtree mask(optional) view systemview included .1.3.6.1.2.1.1 <--- コメント化 ↓ #view systemview included .1.3.6.1.2.1.1 view systemview included .1.3.6.1.2.1.25.1.1 <--- コメント化 ↓ #view systemview included .1.3.6.1.2.1.25.1.1 view all included .1 80 <--- 追記 #### # Finally, grant the group read-only access to the systemview view. # group context sec.model sec.level prefix read write notif access notConfigGroup "" any noauth exact systemview none none <--- コメント化 ↓ #access notConfigGroup "" any noauth exact systemview none none access MyROGroup "" any noauth exact all none none <--- 追記 途中略 ############################################################################### # disk checks # # The agent can check the amount of available disk space, and make # sure it is above a set limit. # disk PATH [MIN=100000] # # PATH: mount path to the disk in question. # MIN: Disks with space below this value will have the Mib's errorFlag set. # Default value = 100000. <--- コメント解除 ↓ Default value = 100000. # Check the / partition and make sure it contains at least 10 megs. #disk / 10000 <--- コメント解除 ↓ disk / 10000 以下略 |
|
| ◆ | 起動 |
|
[root@centos]# systemctl start snmpd |
|
| 自動起動設定 | |
|
[root@centos]# systemctl enable snmpd |
|
| 自動起動設定の確認 | |
|
[root@centos]# systemctl list-unit-files | grep snmpd snmpd.service enabled <--- enabled になっていればＯＫ |
|
| ◆ | MRTG のインストール |
|
[root@centos]# yum -y install mrtg |
|
| ◆ | メモリの確認 |
| 設定の際に必要になるので緑字のメモリ数値を控えておく | |
|
[root@centos]# free <--- 入力 total used free shared buffers cached Mem: 7882612 1897380 5985232 66920 552 797352 -/+ buffers/cache: 1099476 6783136 Swap: 8142844 0 8142844 |
|
| ◆ | MRTG 用ディレクトリ作成 |
|
[root@centos]# mkdir /home/***/mrtg （ **** はＨＰ公開ディレクトリ） |
|
| アクセス権を変更 | |
|
[root@centos]# chmod 755 /home/***/mrtg （ **** はＨＰ公開ディレクトリ） |
|
| 所有者変更 | |
|
[root@centos]# chown apache. /home/****/mrtg/ （ **** はＨＰ公開ディレクトリ） |
|
| ◆ | MRTG 設定ファイル作成 |
|
[root@centos]# cfgmaker --ifref=descr --ifdesc=descr public@192.168.1.*** > /etc/mrtg/mrtg.cfg |
|
| ※上記の public@192.168.1.*** は snmpd.conf で設定した任意な名前とサーバーのアドレス | |
| ◆ | MRTG の設定 |
|
[root@centos]# vi /etc/mrtg/mrtg.cfg # Created by # /usr/bin/cfgmaker --ifref=descr --ifdesc=descr public@192.168.1.*** ### Global Config Options # for UNIX # WorkDir: /home/http/mrtg <--- コメント解除して書き換え ↓ WorkDir: /home/****/mrtg <--- 上記で作成した MRTG 用ディレクトリを指定 # or for NT # WorkDir: c:\mrtgdata ### Global Defaults # to get bits instead of bytes and graphs growing to the right # Options[_]: growright, bits <--- コメント解除して書き換え ↓ Options[_]: growright, noinfo EnableIPv6: no Language: iso2022jp <--- 追記（日本語化） ###################################################################### # System: papa-net.info # Description: Linux papa-net.info 2.6.32-220.7.1.el6.i686 #1 SMP Tue Mar 6 21:21:22 GMT 2012 i686 # Contact: Root <root@localhost> (configure /etc/snmp/snmp.local.conf) # Location: Unknown (edit /etc/snmp/snmpd.conf) ###################################################################### 途中略 ### Interface 2 >> Descr: 'enp3s0' | Name: 'enp3s0' | Ip: '192.168.1.111' | Eth: '40-16-7e-6e-0a-40' ### Target[192.168.1.111_enp3s0]: \enp3s0:public@192.168.1.***: SetEnv[192.168.1.111_enp3s0]: MRTG_INT_IP="192.168.1.111" MRTG_INT_DESCR="enp3s0" MaxBytes[192.168.1.***_enp3s0]: 12500000 Title[192.168.1.***_enp3s0]: enp3s0 -- papa-net.info <--- コ書き換え ↓ Title[192.168.1.***_enp3s0]: NetWork Information PageTop[192.168.1.***_enp3s0]: <h1>enp3s0 -- papa-net.info</h1> <--- 書き換え ↓ PageTop[192.168.1.***_enp3s0]: <h1>NetWork Information</h1> 途中略 以下最終行に追記 #--- CPU --- Target[cpu]:.1.3.6.1.4.1.2021.10.1.5.1&.1.3.6.1.4.1.2021.10.1.5.2:public@192.168.1.*** <--- *** は MaxBytes[cpu]:100 サーバーのアドレス Unscaled[cpu]:dwmy Options[cpu]:gauge, absolute, growright, noinfo, nopercent YLegend[cpu]:CPU Load(%) ShortLegend[cpu]:(%) LegendI[cpu]:1 minute average LegendO[cpu]:5 minute average Legend1[cpu]:1 minute average(%) Legend2[cpu]:5 minute average(%) Title[cpu]:CPU Utilization Information PageTop[cpu]:<H1>CPU Utilization Information</H1> #--- Memory --- Target[mem]:.1.3.6.1.4.1.2021.4.6.0&.1.3.6.1.4.1.2021.4.4.0:public@192.168.1.*** <--- *** は MaxBytes1[mem]:7882612 <--- メモリ確認で表示された men の total 値 サーバーのアドレス MaxBytes2[mem]:8142844 <--- メモリ確認で表示された Swap の total 値 Unscaled[mem]:dwmy Options[mem]:gauge, absolute, growright, noinfo YLegend[mem]:Mem Free(Bytes) ShortLegend[mem]:Bytes kilo[mem]:1024 kMG[mem]:k,M,G,T,P LegendI[mem]:Real LegendO[mem]:Swap Legend1[mem]:Real Memory[MBytes] Legend2[mem]:Swap Memory[MBytes] Title[mem]:Free Memory Information PageTop[mem]:<H1>Free Memory Information</H1> #--- HD Disk --- Target[disk]:.1.3.6.1.4.1.2021.9.1.9.1&.1.3.6.1.4.1.2021.9.1.9.1:public@192.168.1.111 MaxBytes[disk]:100 Unscaled[disk]:dwmy Options[disk]:gauge, absolute, growright, nopercent, noinfo YLegend[disk]:Disk Used(%) ShortLegend[disk]: (%) LegendI[disk]:/ Disk used LegendO[disk]:/ Disk UsedLegend1[disk]: / Disk used Legend2[disk]:/ Disk used Title[disk]:Disk Information PageTop[disk]:<H1>Disk Information</H1> |
|
| ◆ | Apache 用 MRTG の設定 |
|
[root@centos]# vi /etc/httpd/conf.d/mrtg.conf # # This configuration file maps the mrtg output (generated daily) # into the URL space. By default these results are only accessible # from the local host. # Alias /mrtg /var/www/mrtg <--- 書き換え 作成した MRTG 用ディレクトリを指定 ↓ Alias /mrtg /home/***/mrtg <Location /mrtg> Require local <--- コメント化 ↓ #Require local # Require ip 10.1.2.3 # Require host example.org 以下追記 Order deny,allow <--- 一旦全てを拒否してから下記を許可する Allow from 127.0.0.1 <--- ローカルからの閲覧を許可 Allow from 192.168.1.0/24 <--- ネットワーク内からの閲覧を許可 </Location> |
|
| 上記設定はローカル（サーバー機自身）と同一ネットワーク内からの閲覧しか許可していないが外部からの閲覧を許可する場合の設定 | |
|
[root@centos]# vi /etc/httpd/conf.d/mrtg.conf # # This configuration file maps the mrtg output (generated daily) # into the URL space. By default these results are only accessible # from the local host. # Alias /mrtg /home/***/mrtg 以下全てコメント化 #<Location /mrtg> # Require local # Require ip 10.1.2.3 # Require host example.org # Order deny,allow # Allow from 127.0.0.1 # Allow from 192.168.1.0/24 #</Location> |
|
| ◆ | Apache の再起動 |
|
[root@centos]# systemctl restart httpd |
|
| ◆ | ハードディスク温度表示追加 |
| ハードディスク温度監視システム hddtemp をインストール | |
| hddtempパッケージは EPELリポジトリにあるので、EPELを利用できるようにするには本サイトの yum用リポジトリの追加 を参照 | |
| hddtemp をインストール | |
|
[root@centos]# yum -y --enablerepo=epel install hddtemp |
|
| ◆ | ハードディスク温度の取得確認 |
|
[root@centos]# hddtemp /dev/sda /dev/sda: Samsung SSD 840 EVO 120GB: 30°C ← ハードディスク情報と温度（30°C）が表示 |
|
| ◆ | hddtemp の起動 |
|
[root@centos]# systemctl start hddtemp |
|
| クリプトの作成 | |
|
[root@centos]# vi /usr/share/hddtemp.sh 以下新規記述 #!/bin/sh /usr/sbin/hddtemp -n /dev/sda |
|
| アクセス権を変更 | |
|
[root@centos]# /chmod 755 /usr/share/hddtemp.sh |
|
| ◆ | ハードディスク温度表示設定 |
|
[root@centos]# vi /etc/mrtg/mrtg.cfg 途中略 以下最終行に追記 #--- HD Disk Temp --- Target[hddtemp]: `/usr/share/hddtemp.sh ` MaxBytes[hddtemp]: 90 Options[hddtemp]: growright,absolute,gauge,nopercent,noinfo WithPeak[hddtemp]: ymw YLegend[hddtemp]: Temperature ShortLegend[hddtemp]: 'C LegendI[hddtemp]: Temp: LegendO[hddtemp]: Legend1[hddtemp]: Disk Temp Legend2[hddtemp]: Title[hddtemp]: Disk Temp Information PageTop[hddtemp]:<h1>Disk Temp Information</h1> |
|
| ◆ | インデックスページの作成 |
|
[root@centos]# indexmaker --columns=1 /etc/mrtg/mrtg.cfg > /home/***/mrtg/index.html |
|
| 作成したインデックスページを日本語表示できるように修正 | |
|
[root@centos]# vi /home/***/mrtg/index.html （ **** はＨＰ公開ディレクトリ） <!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd"> <HTML> <HEAD> <TITLE>MRTG Index Page</TITLE> <!-- Command line is easier to read using "View Page Properties" of your browser --> <!-- But not all browsers show that information. :-( --> <meta http-equiv="content-type" content="text/html; charset=iso-8859-15" > <--- 書き換え ↓ <meta http-equiv="content-type" content="text/html; charset=iso2022jp" > <META NAME="Command-Line" CONTENT="/usr/bin/indexmaker --columns=1 /etc/mrtg/mrtg.cfg" > <META HTTP-EQUIV="Refresh" CONTENT="300" > <META HTTP-EQUIV="Cache-Control" content="no-cache" > <META HTTP-EQUIV="Pragma" CONTENT="no-cache" > <META HTTP-EQUIV="Expires" CONTENT="Fri, 31 Oct 2014 14:15:45 GMT" > <LINK HREF="favicon.ico" rel="shortcut icon" > <style type="text/css"> /* commandline was: /usr/bin/indexmaker --columns=1 /etc/mrtg/mrtg.cfg */ /* sorry, no style, just abusing this to place the commandline and pass validation */ </style> </HEAD> 以下省略 |
|
| ◆ | MRTG の実行 |
|
[root@centos]# LANG=ja_JP.iso2022jp mrtg /etc/mrtg/mrtg.cfg ※３回行う |
|
| MRTG は過去２回の起動時ログを使用するため、mrtg.cfg を修正した場合は必ず３回実行する | |
| ◆ | MRTG の自動実行 |
| crontab に５分毎の実行を記述 | |
|
[root@centos]# vi /etc/cron.d/mrtg 以下新規記述 */5 * * * * root LANG=ja_JP.iso2022jp mrtg /etc/mrtg/mrtg.cfg |
|

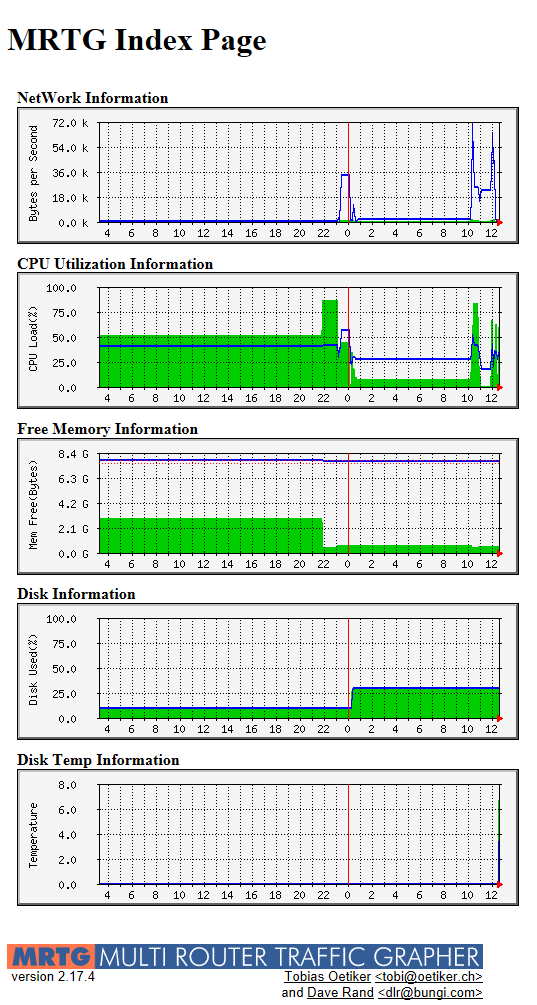

| ◆ | ブラウザ確認 |
| http://<サーバーのアドレス>/mrtg | |
|
|
|
| 各グラフをクリックする事により詳細が表示される | |

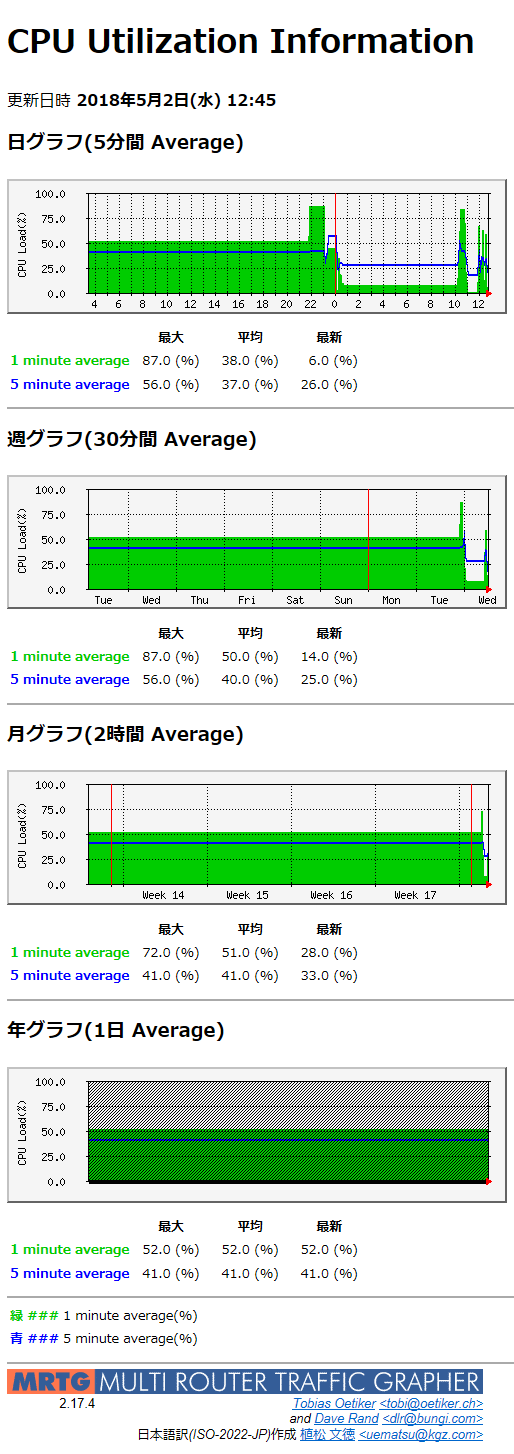

| 参考としてCPUの画像を表示 | |
|
|
|
